动态碰撞体

![](/media/202207/liutipengz_1657555529.gif)
> s 在ZENO流体解算中，我们可以导入一个带有动画的模型和水进行交互碰撞，从而得到更加真实复杂的流体解算效果。

案例源文件：链接：[https://pan.baidu.com/s/1tMAcH9D7dHI-ww6q-AJ0Pw?pwd=bszw ](https://pan.baidu.com/s/1tMAcH9D7dHI-ww6q-AJ0Pw?pwd=bszw  "https://pan.baidu.com/s/1tMAcH9D7dHI-ww6q-AJ0Pw?pwd=bszw ")
提取码：bszw

## 水池制作

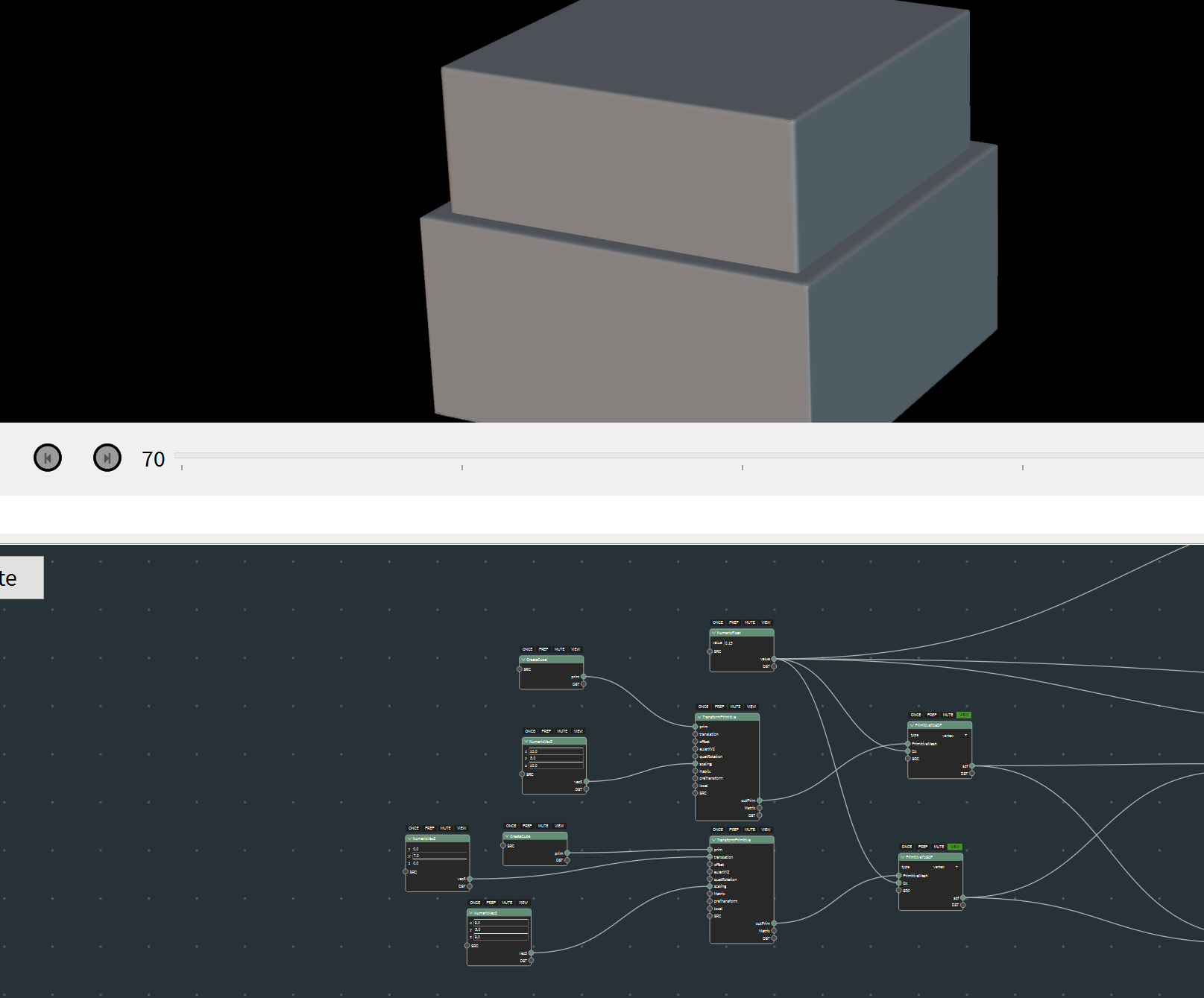

1.创建两个基本盒子物体，尺寸如下图。并且分别转换成SDF模型，通过==Numericfloat==创建一个基本的dx值0.15.控制生成的SDF模型的dx精度。

![](/media/202207/c01_1657559210.PNG)

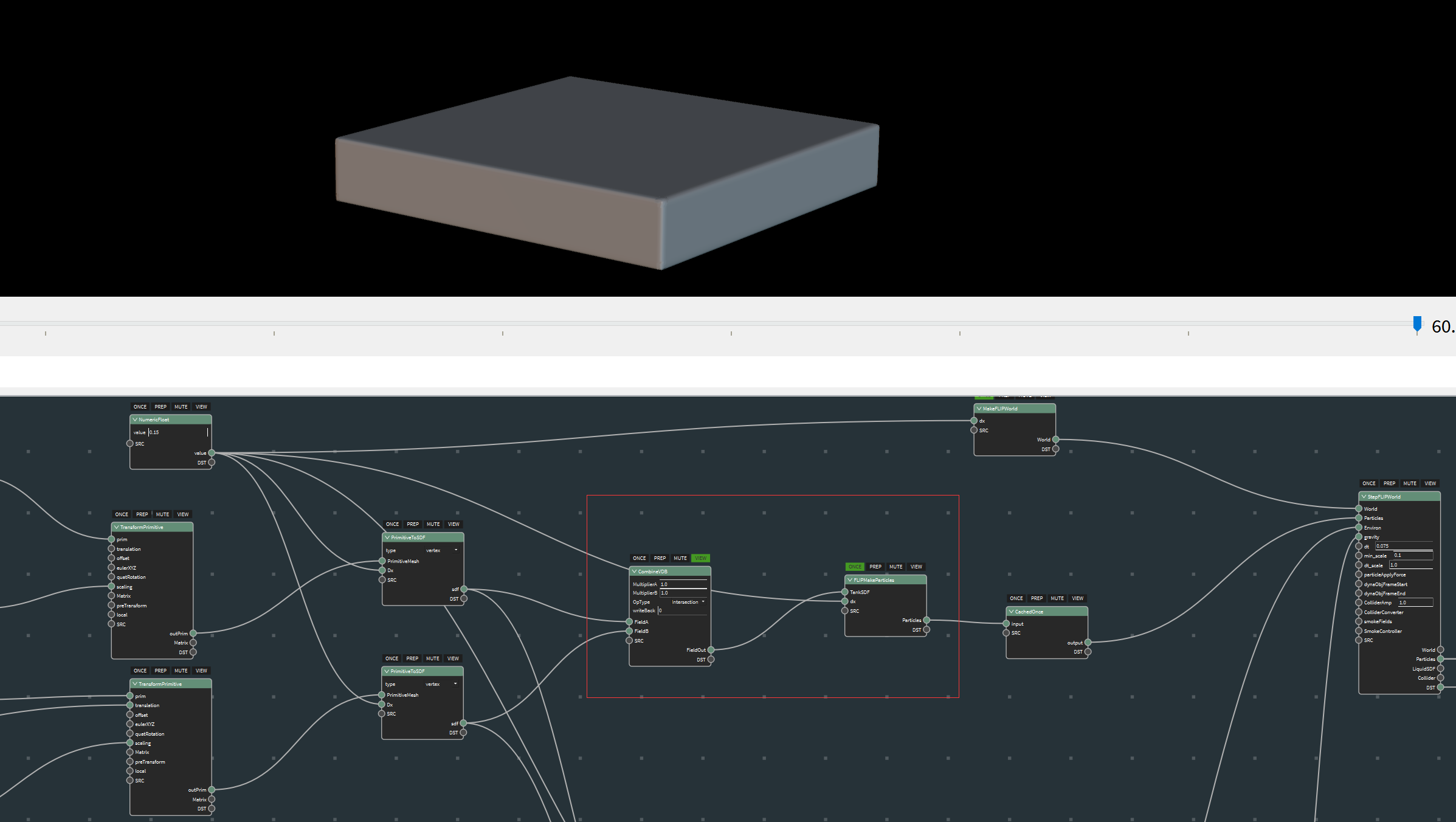

2.创建==CombineVDB==将两个SDF模型进行布尔相关计算，`OpType`设置为intersection。把两个模型相交部分提取出来。并且通过==FlipMakePariticles==转换为发射源，连接给==StepFlipWorld==节点的`Particles`端口。

![](/media/202207/c02_1657559713.PNG)

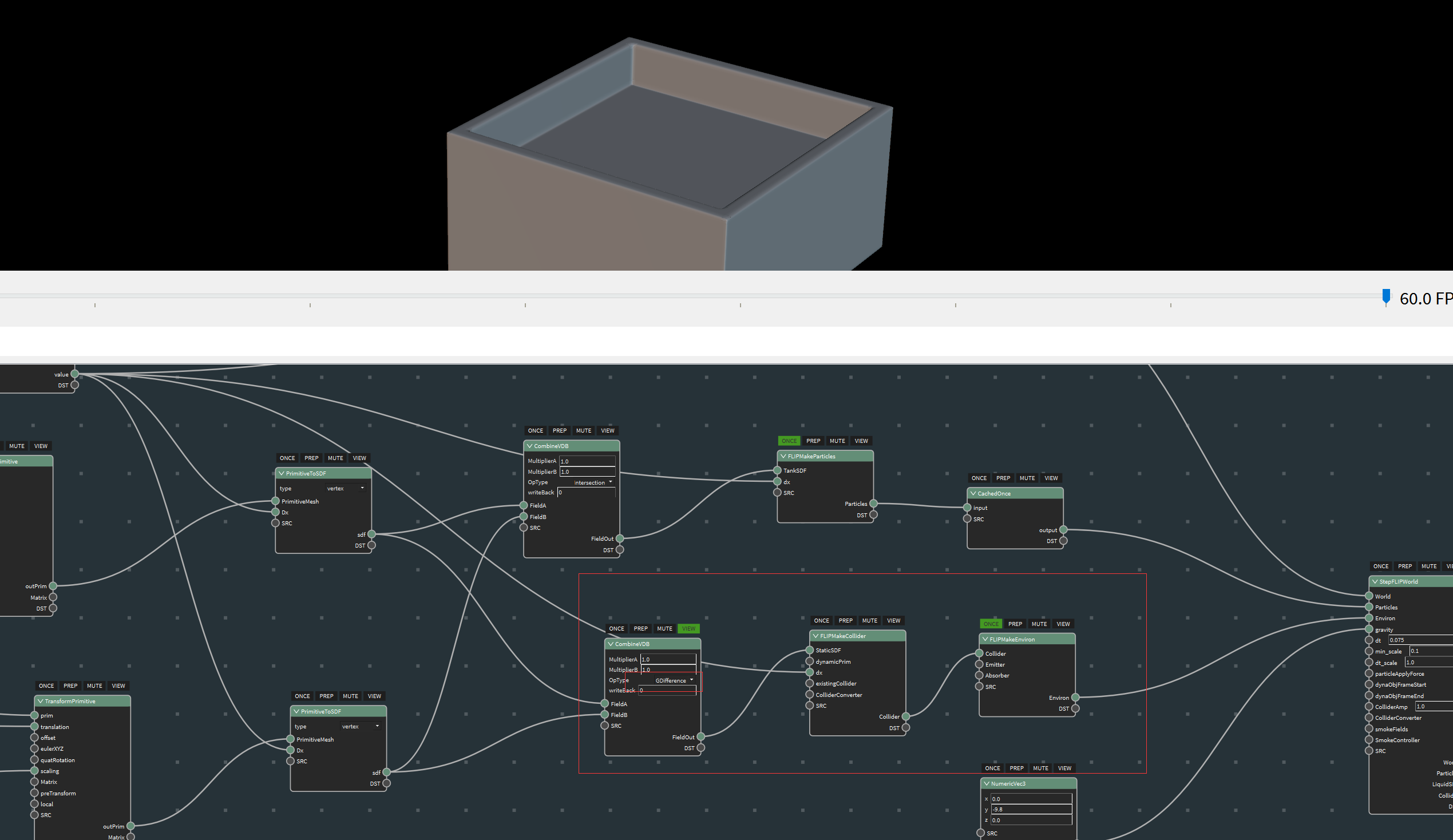

3.继续创建==CombineVDB==节点，`OpType`设置为GDifference.对两个模型进行，最终得到一个挖出一个洞的模型作为静态碰撞体连接给==FlipMakeCollider==节点。

![](/media/202207/c03_1657560012.PNG)

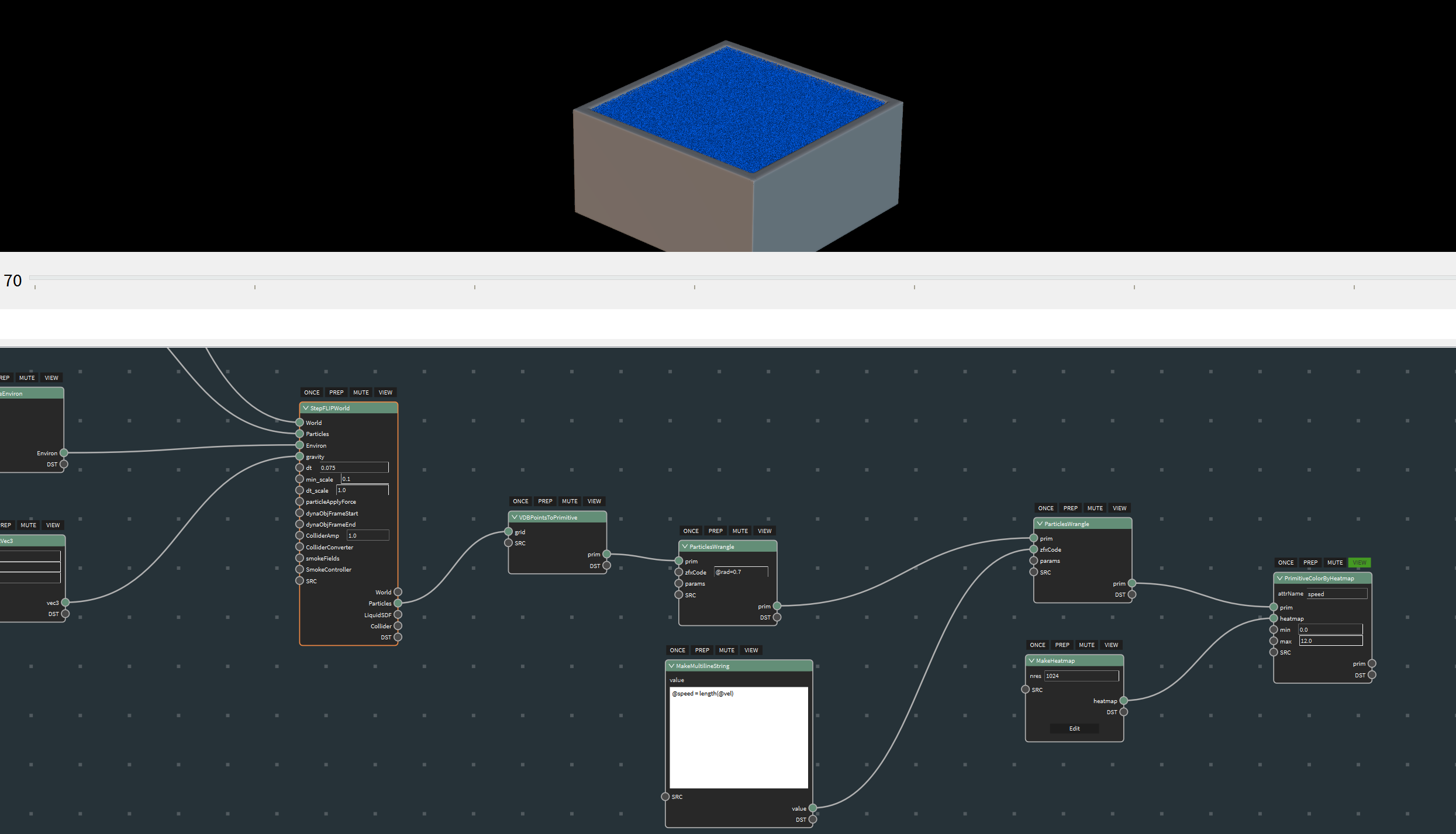

4.设置好输出之后的显示节点，点击Run，便可以看到一个水池的效果出现。

![](/media/202207/c04_1657561582.PNG)

## 动态碰撞

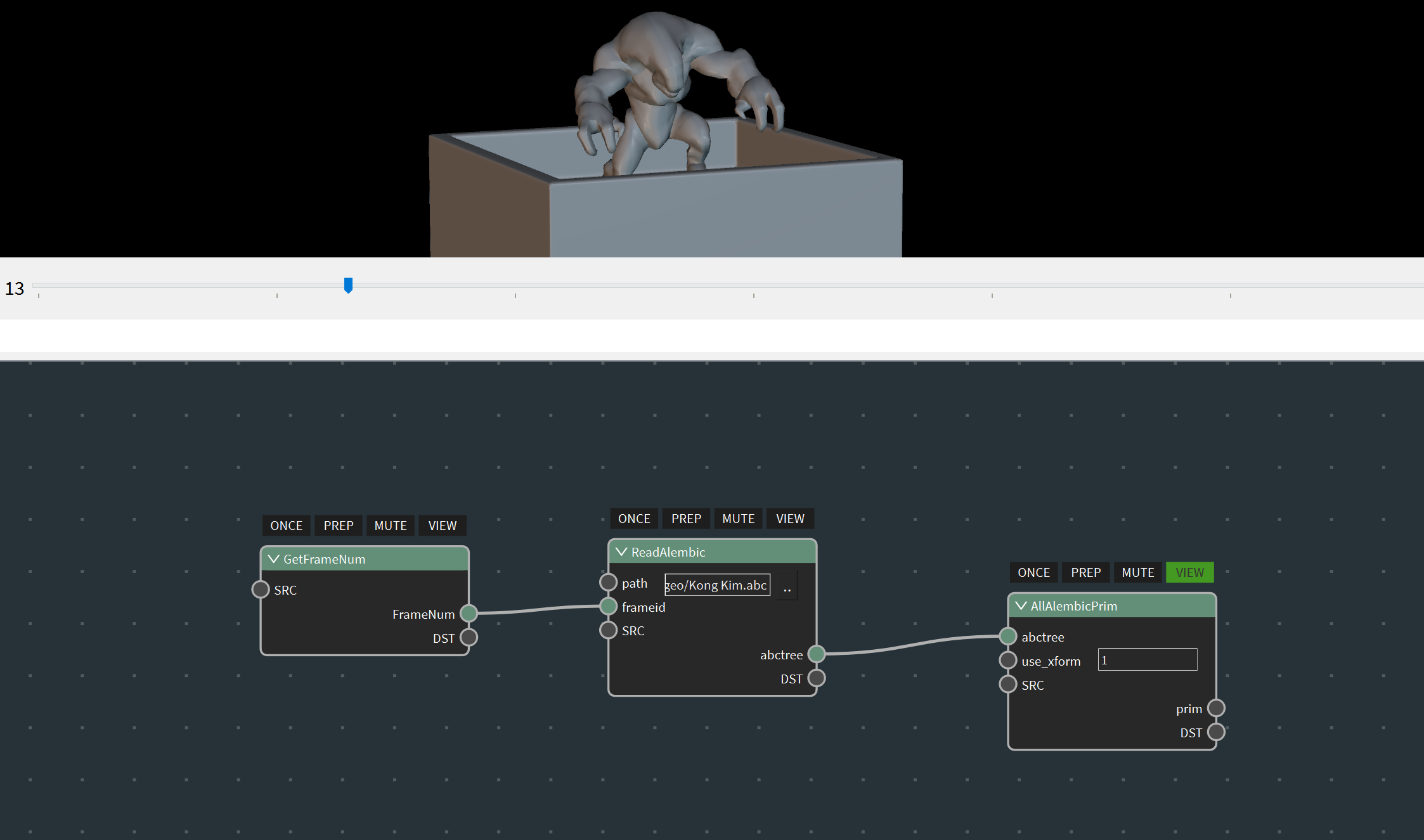

1.通过==GetFrameNum== 、==ReadAlmbic==和==AllAlembicPrim==节点将动画模型导入。

![](/media/202207/c05_1657561588.PNG)

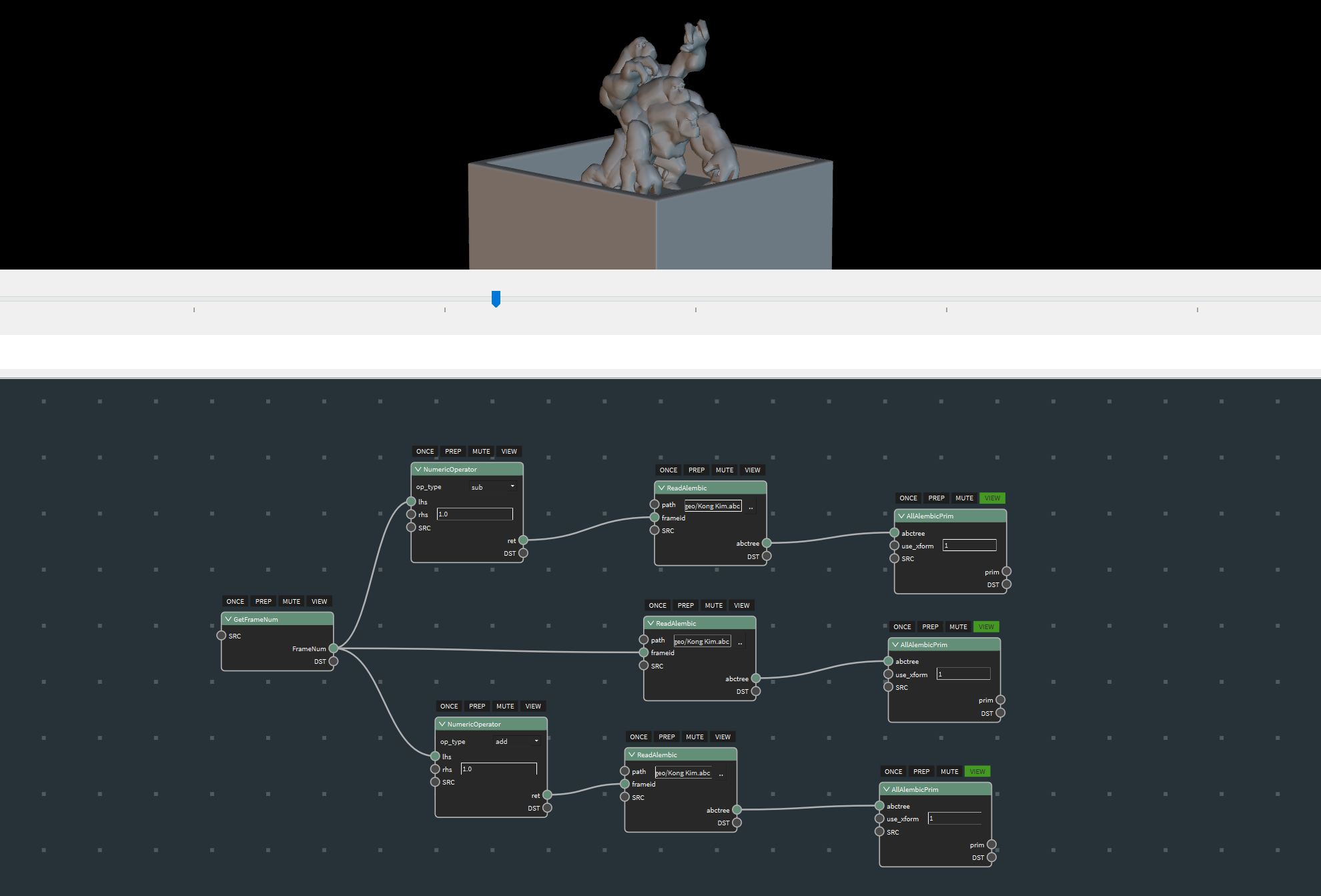

2.创建两个==NumericOperator==节点，分别对==GetFrameNum==加1和减1.再导入两次动画模型。我们就再场景里得到了三个错帧的动画模型。

![](/media/202207/c06_1657561594.PNG)

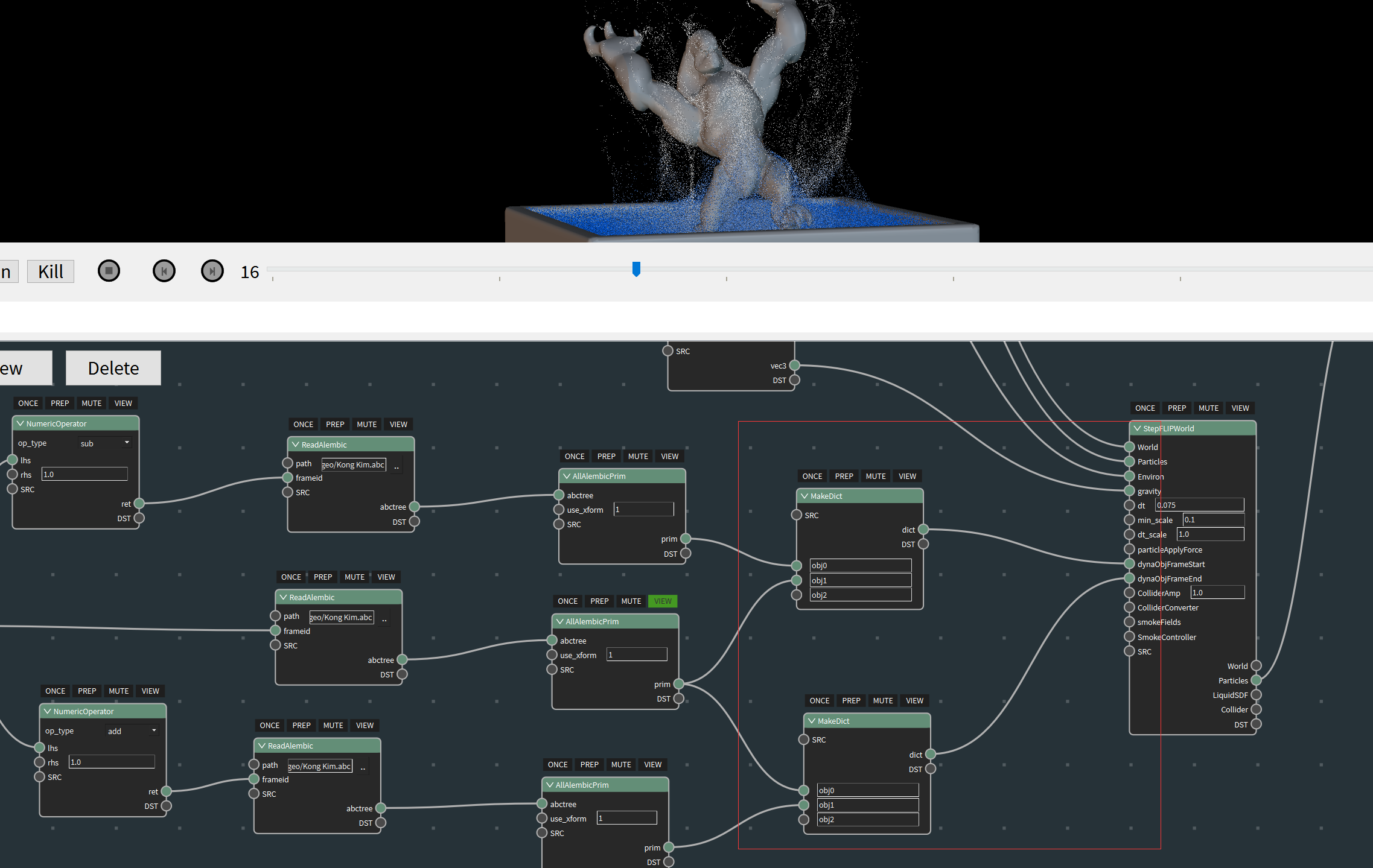

3.将减1的模型和原本模型连接给一个==Makedict==，再连接给==StepFLIPWorld==的`dynaobjFrameStart`端口。.将加1的模型和原本模型连接给另一个==Makedict==，最终连接给==StepFLIPWorld==的`dynaobjFrameEnd`端口。点击Run，我们就看到水池的水受到动画模型的影响。

![](/media/202207/c07_1657561602.PNG)

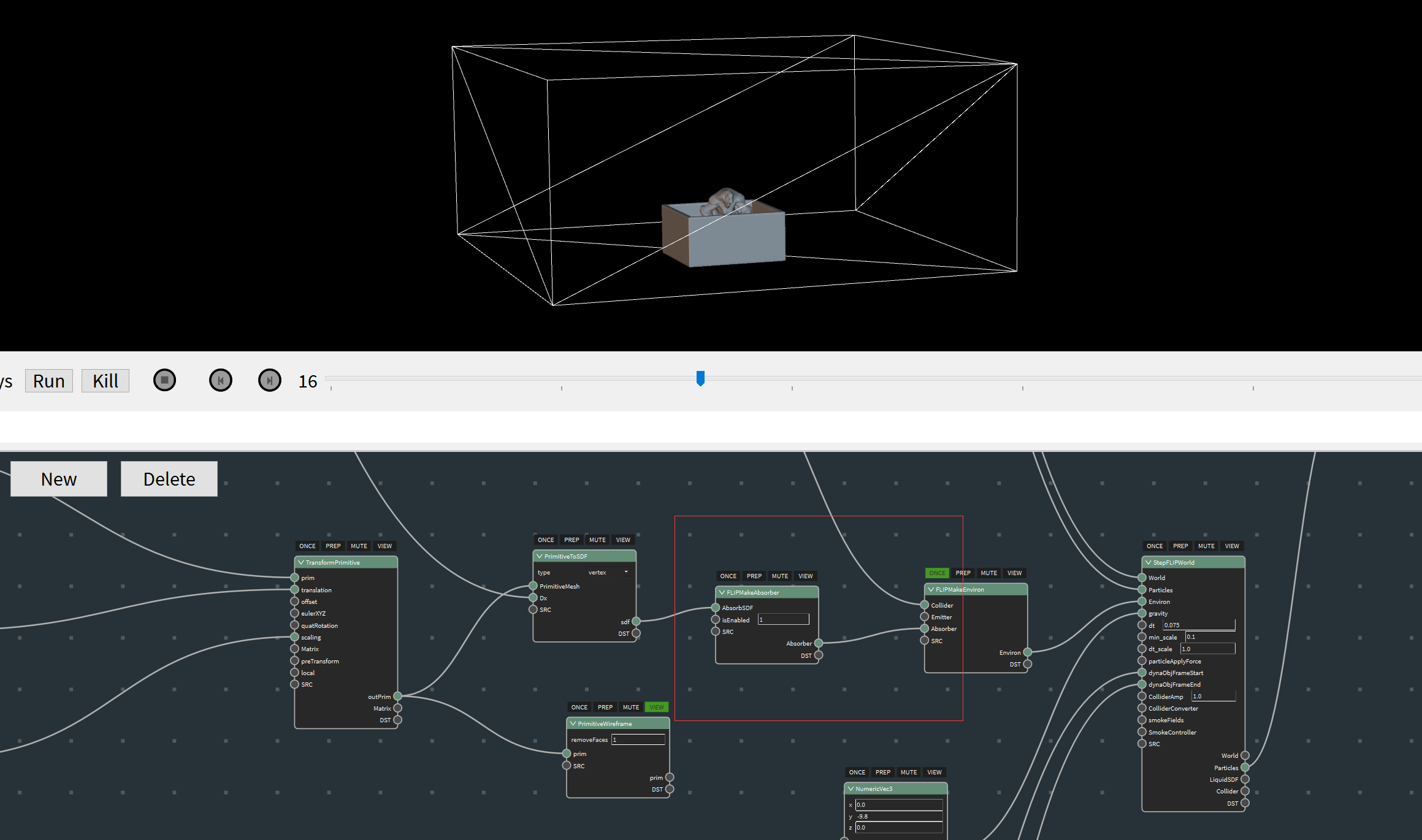

4.创建一个基本盒子物体转换成为SDF，将其通过==FlipMakeANsorber==节点作为流体的解算区域。防止过大的计算量。

![](/media/202207/c08_1657561607.PNG)

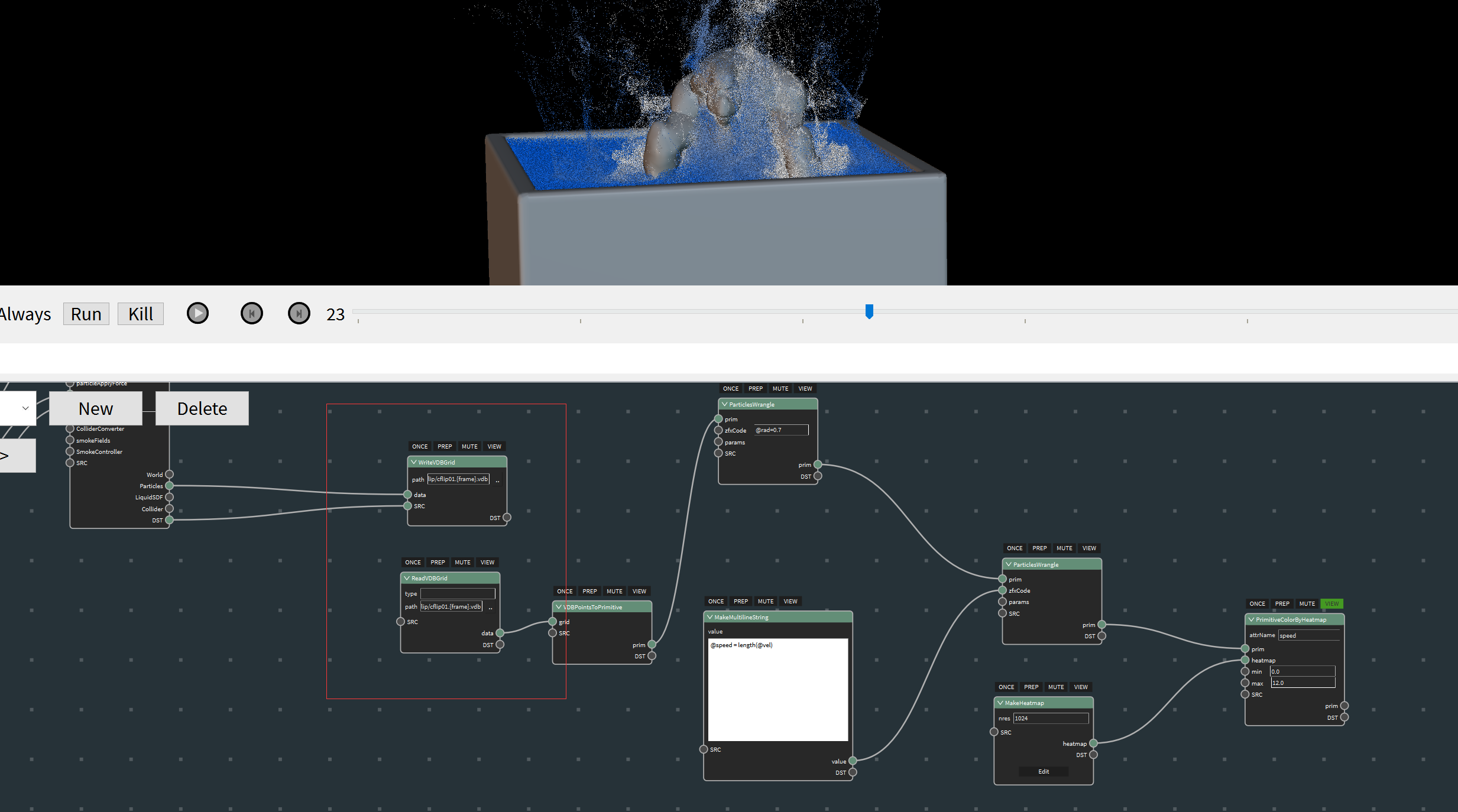

5.可以通过较高的dx值观察基本解算动态，如果效果满意便减小dx值，并且通过==WriteVDBGrid==节点将其缓存到硬盘指定目录，其时间变量用{frame}表示，后缀为vdb.缓存后复制文件路径到==ReadVDBGrid==读取。

![](/media/202207/c09_1657561613.PNG)

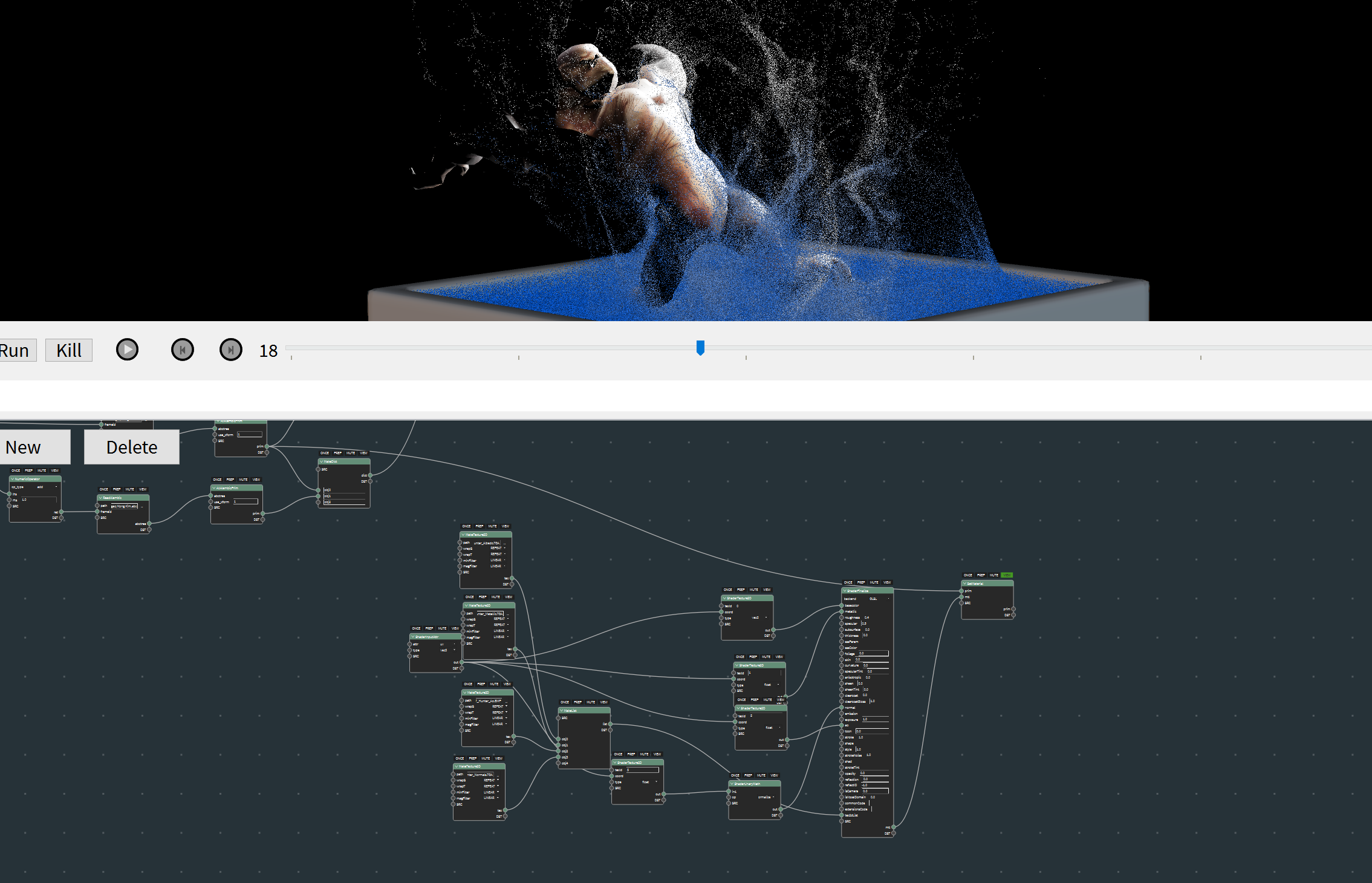

6.最后单独将动画模型赋予材质贴图。

![](/media/202207/c10_1657561619.PNG)
