模拟泥土,金属以及沙子

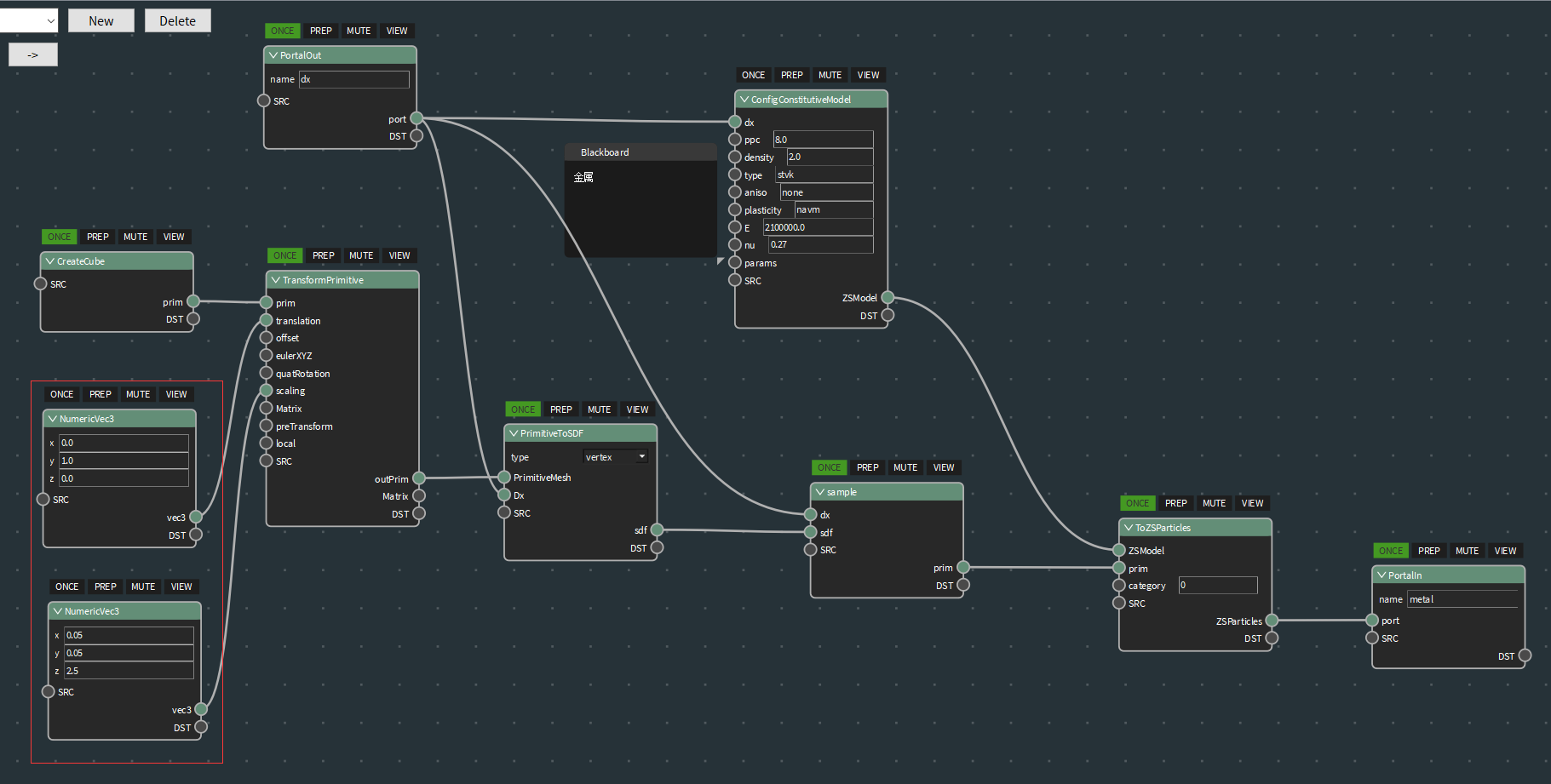

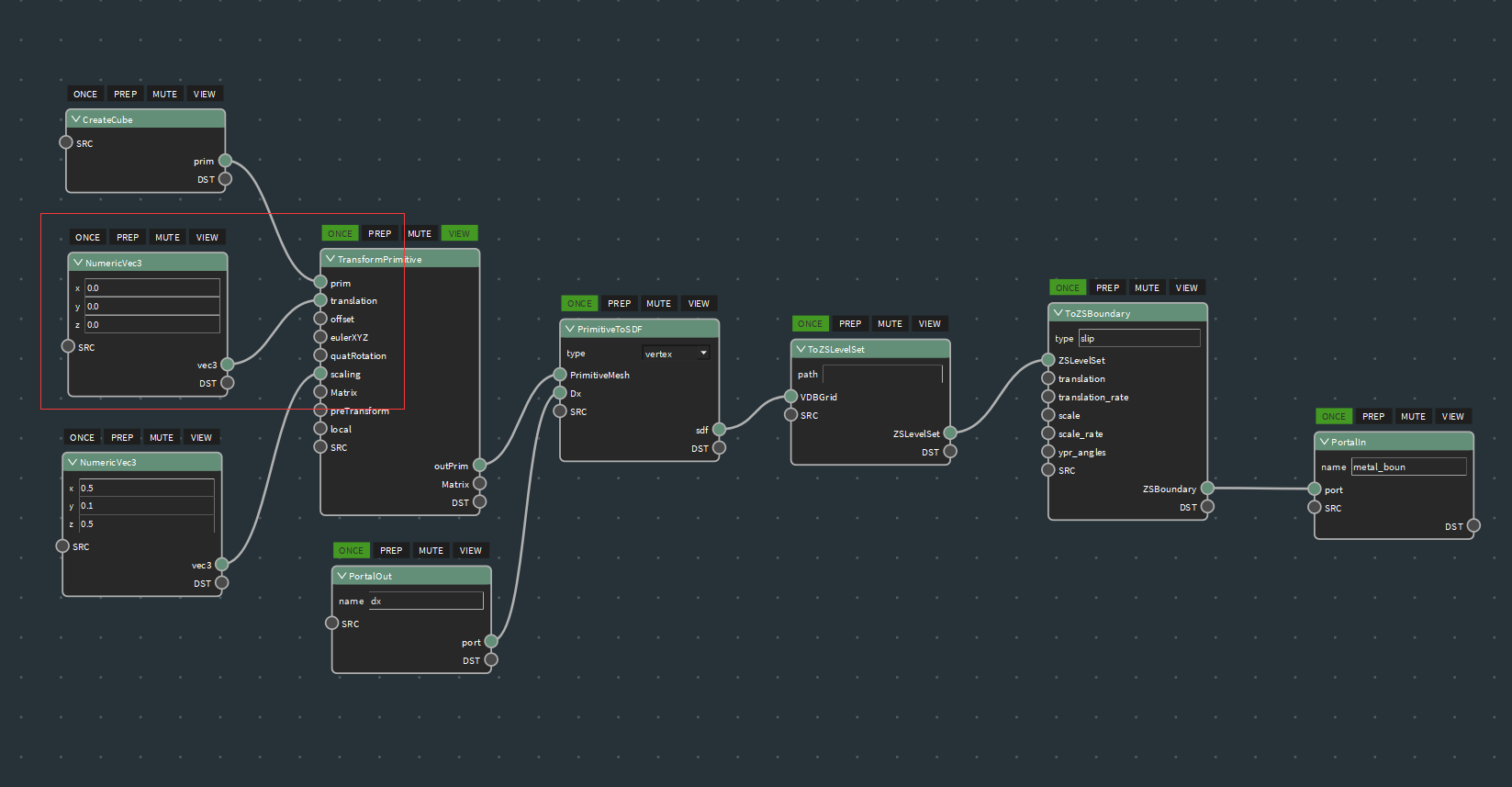

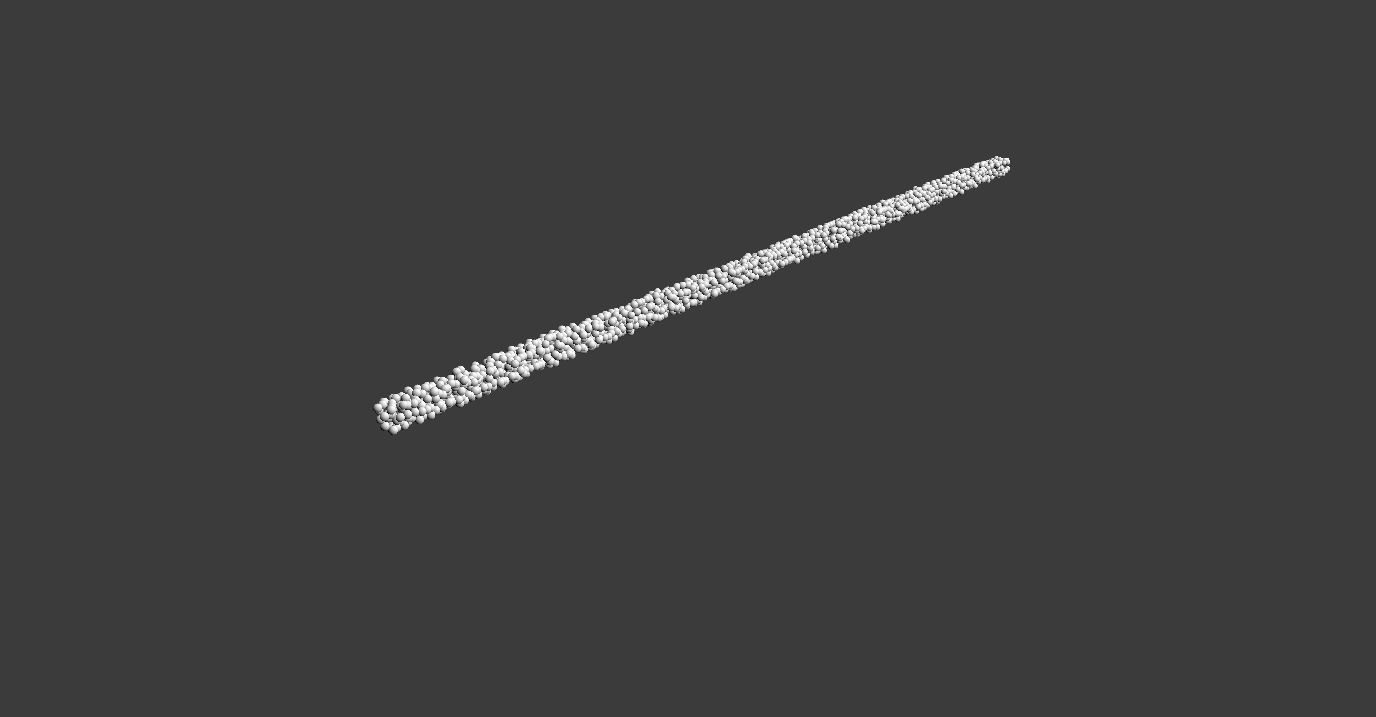

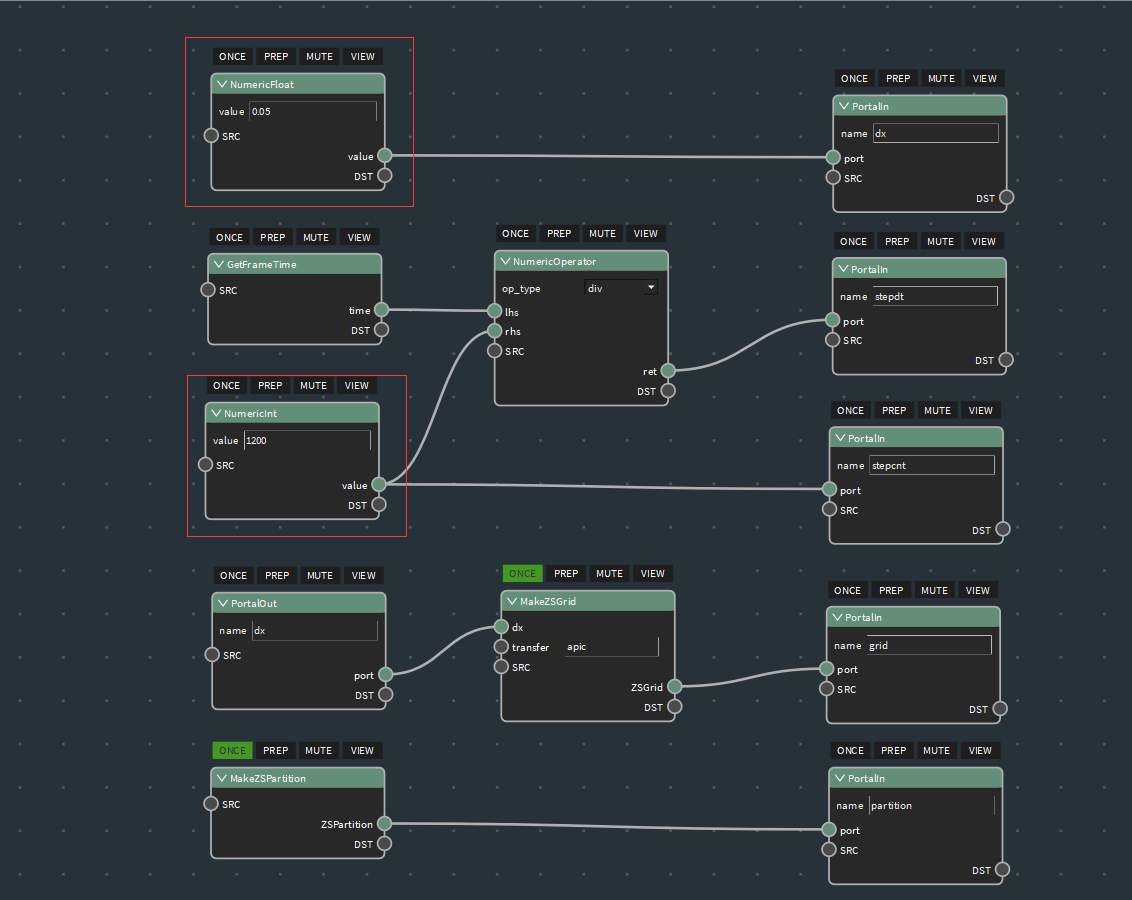

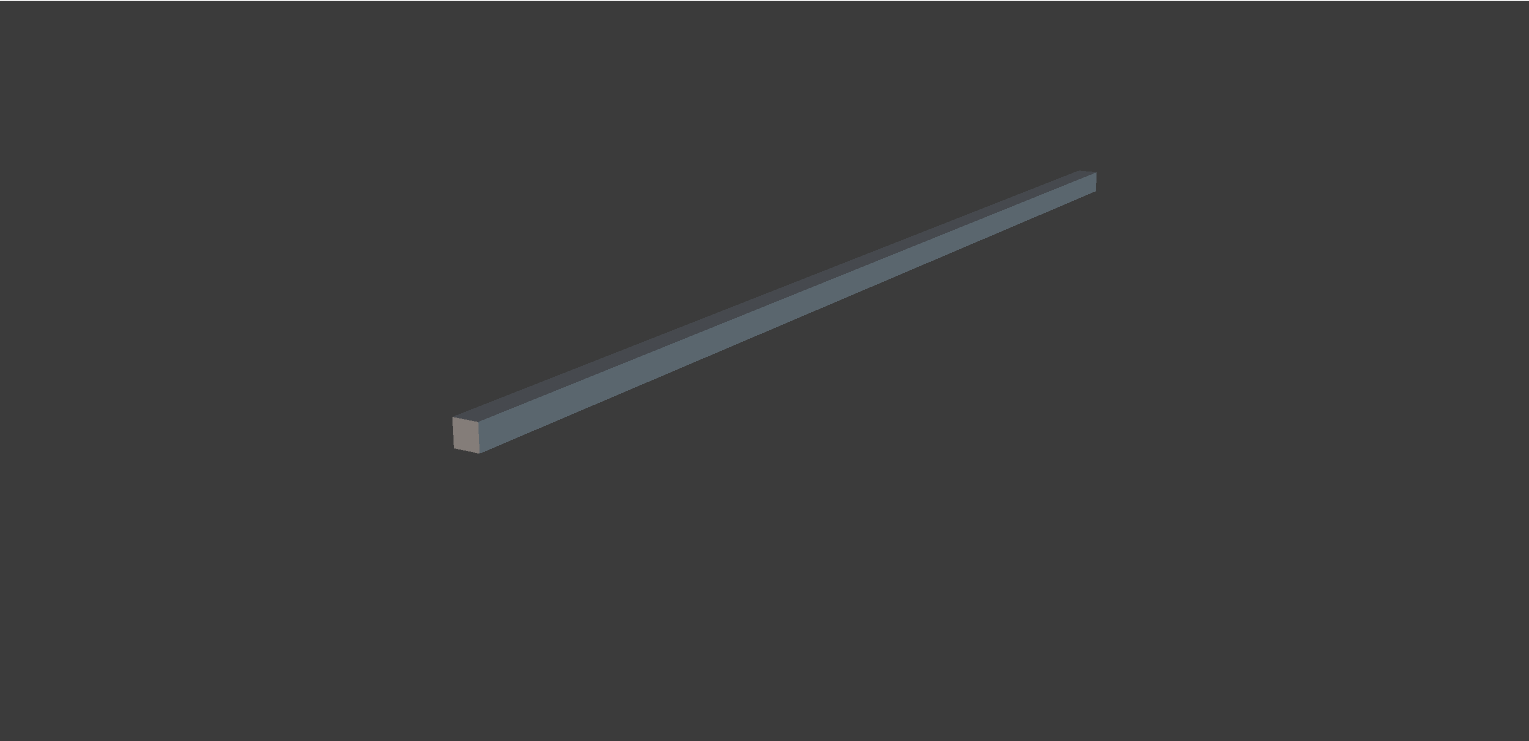

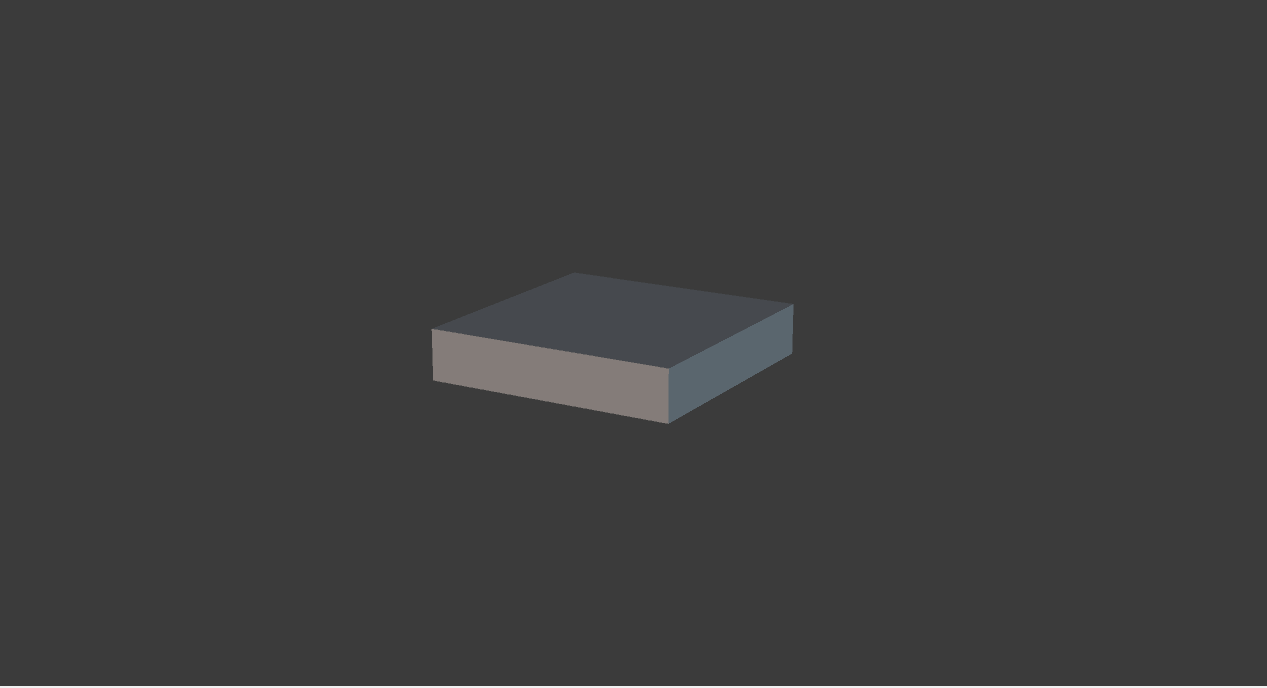

![](/media/202207/1_1658468467.gif) 在ZENO中,我们可以模拟泥土,金属,以及沙子。 案例源文件: [【附件】案例.zip](/media/attachment/2022/07/%E6%A1%88%E4%BE%8B_x36iRml.zip) ## 准备基本变量 ![](/media/202207/2_1658473347.png) #### 细节讲解 流程与[布料基本解算流程](http://doc.zenustech.com/project-3/doc-174/ "布料基本结算流程")的基本相同。 但`dx`,`stepdt`和`stepcnt`的值如图所示有所改变。 ## 制作沙堆、泥土堆,金属条 ![](/media/202207/1_1658472123.png) 本章节只讲解金属条的制作过程,另外两个布料粒子只需更改缩放和位移属性,以及全局变量名即可。 #### 细节讲解 1.创建Cube物体并设置好transform属性,结果如下。 ![](/media/202207/1_1658472266.png) 2.用==PrimitiveToSDF==节点将其转化为SDF物体,并将`sdf`输出到==sample==节点以进行粒子采样,结果如下。 ![](/media/202207/2_1658473865.png) 3.用==ConfigConstitutiveModel==节点构建本构模型。以下为各种布料粒子的属性。 > 金属:`plasticity`为navm, E = 2100000,nu = 0.27,全局变量名为metal > 泥土:`plasticity`为nacc, E = 3500,nu = 0.35,全局变量名为clay > 沙子:`plasticity`为nadp, E = 13000,nu = 0.27,全局变量名为sand 4.将==sample==节点的采样结果和本构模型输入到==ToZSParticles==节点,将其转化为ZSParticle,并定义为全局变量。 ## 制作碰撞体平面 ![](/media/202207/2_1658470506.png) 本章节只讲解金属下方的碰撞体的制作过程,另外两个碰撞体只需更改位移属性和全局变量名即可。 #### 细节讲解 1.创建Cube物体并设置好transform属性,结果如下。 ![](/media/202207/1_1658470817.png) 2.用==PrimitiveToSDF==节点将其转化为SDF物体,并将`sdf`输出到==ToZSLevelSet==节点以计算LevelSet数据。 3.将LevelSet数据输入到==ToZSBoundary==节点,将其转化为`type`为slip的ZSBoundary,并将其定义为metal_boun全局变量。 另外两个碰撞体变量名分别为clap_boun和sand_boun。 ## 更新粒子数据 ![](/media/202207/2_1658469652.png) #### 细节讲解 流程与[布料基本解算流程](http://doc.zenustech.com/project-3/doc-174/ "布料基本结算流程")的基本相同。 本案例有三种布料需要模拟,所以要分别读取相应全局变量连接到==MakeList==作统一运算。 ## 配置解算器 流程与[布料基本解算流程](http://doc.zenustech.com/project-3/doc-174/ "布料基本结算流程")的基本相同。 若有多个碰撞体,则需要修改==mpmstep==子图,修改方式如下: 1.断开==ApplyBoundaryOnZSGrid==`DST`端口与==ZSGridToZSParticle==`SRC`端口的连线 2.在==ApplyBoundaryOnZSGrid==之后添加若干个==ApplyBoundaryOnZSGrid==节点,连接相应的`DST`端口与`SRC`端口。 如下图 ![](/media/202208/1%20(1)_1659583643.png) 而`ZSPartition`和`ZSGrid`端口的输入则与第一个==ApplyBoundaryOnZSGrid==节点一样。 3.定义各自的==SubInput==节点作为`ZSBoundary`端口的输入。如下图 ![](/media/202208/2_1659584144.png) 3.将最后一个==ApplyBoundaryOnZSGrid==节点的`DST`端口连接到==ZSGridToZSParticle==的`SRC`端口。 ![](/media/202208/1%20(3)_1659583692.png) ## 显示最终结果 ![](/media/202207/2_1658732854.png) #### 细节讲解 流程与[布料基本解算流程](http://doc.zenustech.com/project-3/doc-174/ "布料基本结算流程")的基本相同。 本案例有三种布料需要显示,所以要分别读取相应全局变量连接到==ZsParticlesToPrimitiveObject==节点并赋予颜色以显示最终结果。
