2.0制作水拍柠檬效果

> s 相对于1.0，ZENO2.0在流体解算使用的节点量更加少，并且还可以通过光追渲染。我们通过一个水拍柠檬的案例，来熟悉ZENO2.0的流体解算步骤。

案例源文件：

[【附件】lemon.zip](/media/attachment/2022/07/lemon.zip)

![](/media/202207/nm01_1658886822.png)

![](/media/202207/nm02_1658886830.png)

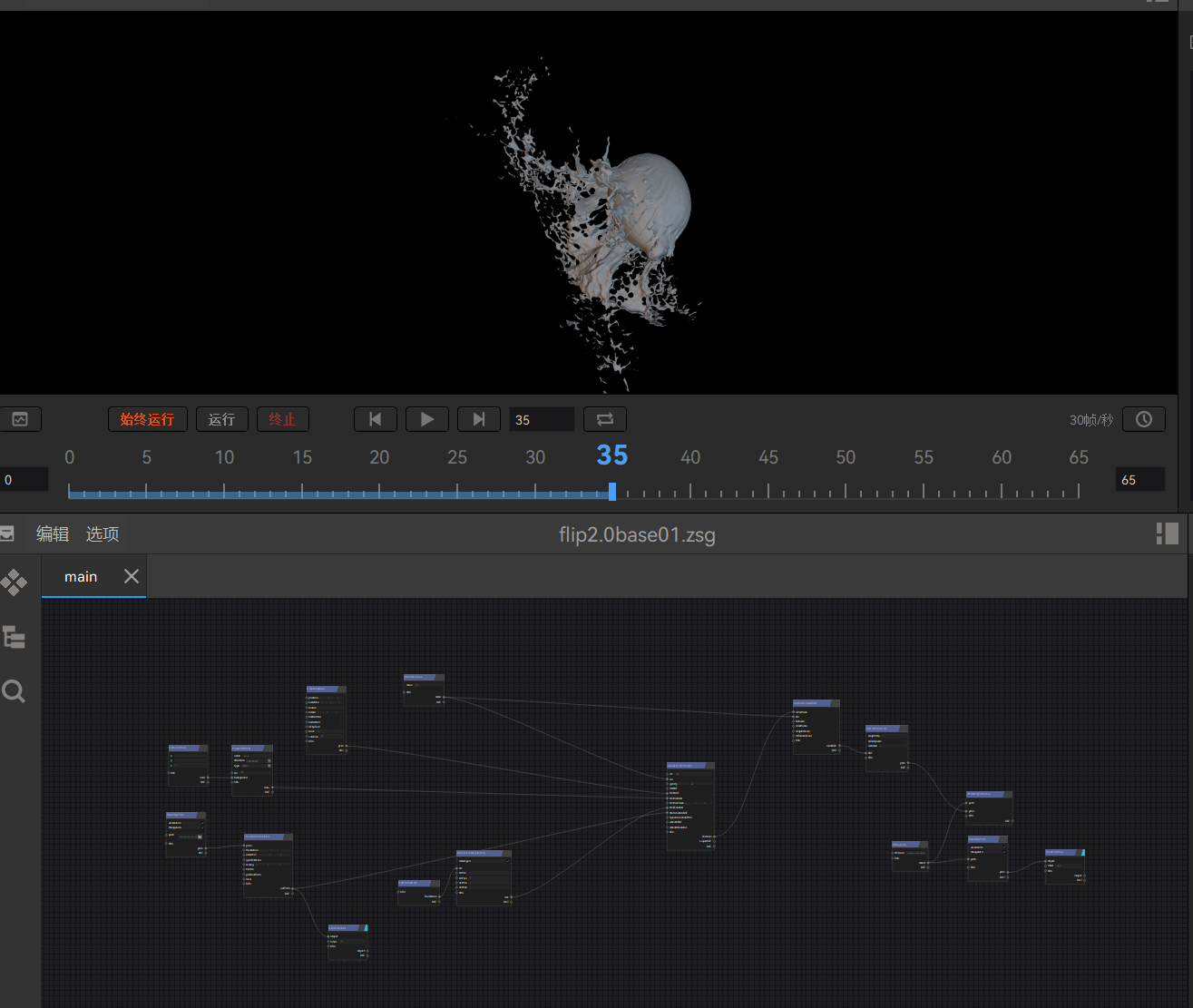

解算的节点数量：

![](/media/202207/nm03_1658886911.png)

## 流体解算器

==GenericFlipSolver==节点是ZENO2.0中的默认流体解算器。可以直接在上面设置一些基本参数，其中，`dt`我们保持默认。创建一个0.025的`NumericFloat`作为测试解算的`dx`值。

![](/media/202207/nm04_1658887793.png)

## 流体发射源

1.通过==CreateSphere==节点创建一个基本的小球，其中`position`为:0,1,-2.`scaleSize`为0.2，0.2，0.2.最后将小球连给==GenericFlipSolver==节点的`EmitSDF`端口。（该端口可以使用prim模型，在内部直接转换为SDF。也可以连接一个SDF模型。）

![](/media/202207/nm05_1658888585.png)

2.将==GenericFlipSolver==节点的`EmitEnabled`开关选择勾选开启。点击`运行`我们就可以看到流体已经在发射了，是持续发射，这个案例我们需要让它只发射一帧。

![](/media/202207/nm01_1658890309.gif)

3.在==GenericFlipSolver==节点的`EmitEnabled`端口中，如果输入是0则发射源不会发射流体，如果输入的是1发射源就会发射流体。那么我们只需要将这个输入的数值做一个动画，就可以控制流体发射的时间帧数。我们需要创建一个==GetFrameNum==节点获取帧变量，连接给==NumericInterpolation==节点`src`端口。勾选`isClamped`。`srcMin、srcMax`输入0，1.`dstMin、dstMax`输入1,0.将结果输入给==GenericFlipSolver==节点的`EmitEnabled`端口。点击运行，此时流体就只在第0帧发射了。

![](/media/202207/nm02_1658892151.gif)

![](/media/202207/nm06_1658892165.png)

## 碰撞体

1.通过==ReadObjPrim==节点导入源文件中的ningmeng.obj模型。然后再通过==PrimScale==将模型放大5倍。最后连接给==GenericFlipSolver==节点的`StaticCollideSDF`端口。点击运行，我们发现，流体是碰撞不到柠檬模型的。

![](/media/202207/nm07_1658892988.png)

2.创建==MakeVDBGrid==节点，`type`设置为float3.并且创建一个数值为0，0，5的==NumericVec3==节点连接给==MakeVDBGrid==的`background`输入端。代表发射速度方向是Z轴，大小是5.最后将==MakeVDBGrid==节点连接给==GenericFlipSolver==节点的`EmitVelGrid`端口。此时运行后流体就和柠檬模型碰撞了。

![](/media/202207/nm3_1658894675.gif)

![](/media/202207/nm08_1658894690.png)

## 包面

ZENO2.0中可以通过==SmoothLiqudSDF==节点对解算出来的粒子进行包面处理。`Dx`需要和流体解算的`Dx`一致，其他参数可以按默认值处理。

![](/media/202207/nm4_1658901477.gif)

![](/media/202207/nm09_1658901494.png)

## 写出

首先通过==SDFToPrimitive==节点将包面转换为Prim模型，再创建==WriteObjPrimitive==节点对最终的模型写出。其中path路径需要创建一个==StringEVal==节点设置。输出序列需要在路径上写$F变量。例如：
> s E:/ZENO/pro/flip/cache/ningmeng/nm.$F.obj

设置好之后可以将全局`Dx`参数设置低一些，点击运行进行最终写出。

![](/media/202207/nm10_1658902086.png)

## 材质

1.通过==ReadObjPrim==节点读取缓存，`path`端口可以直接连接==StringEavl==，连接==BindMaterial==节点绑定`Mat1`材质。（Mat1在下一步创建）

![](/media/202207/nm11_1658902533.png)

2.创建==ShaderFinalize==节点，打开运行按钮。将`metallic`设置为1，`opacity`设置为0.9.

![](/media/202207/nm12_1658902839.png)

3.在柠檬模型的后面创建==BindMaterial==节点，在`mtlid`内输入mat2，再创建一个==ShaderFinalize==节点，在`mtlid`内也输入mat2。这样柠檬模型的材质就和mat2绑定了。

![](/media/202207/nm13_1658903331.png)

4.创建==MakeTexture2D==节点，`path`内指定源文件提供的柠檬贴图，通过==MakeList==节点连接给柠檬材质==ShaderFinalize==节点的`tex2dList`端口。

![](/media/202207/nm14_1658903851.png)

5.通过以下方式将贴图赋予到材质的`basecolor`上，其中==ShaderBinaryMath==节点让原始贴图更加色彩更加偏向绿色。

![](/media/202207/nm15_1658904228.png)

## 渲染

在视图中显示菜单下选择`光线追踪`，便可以切换到渲染窗口，查看实时渲染效果。

![](/media/202207/nm16_1658904579.png)
