程序旋转楼梯制作

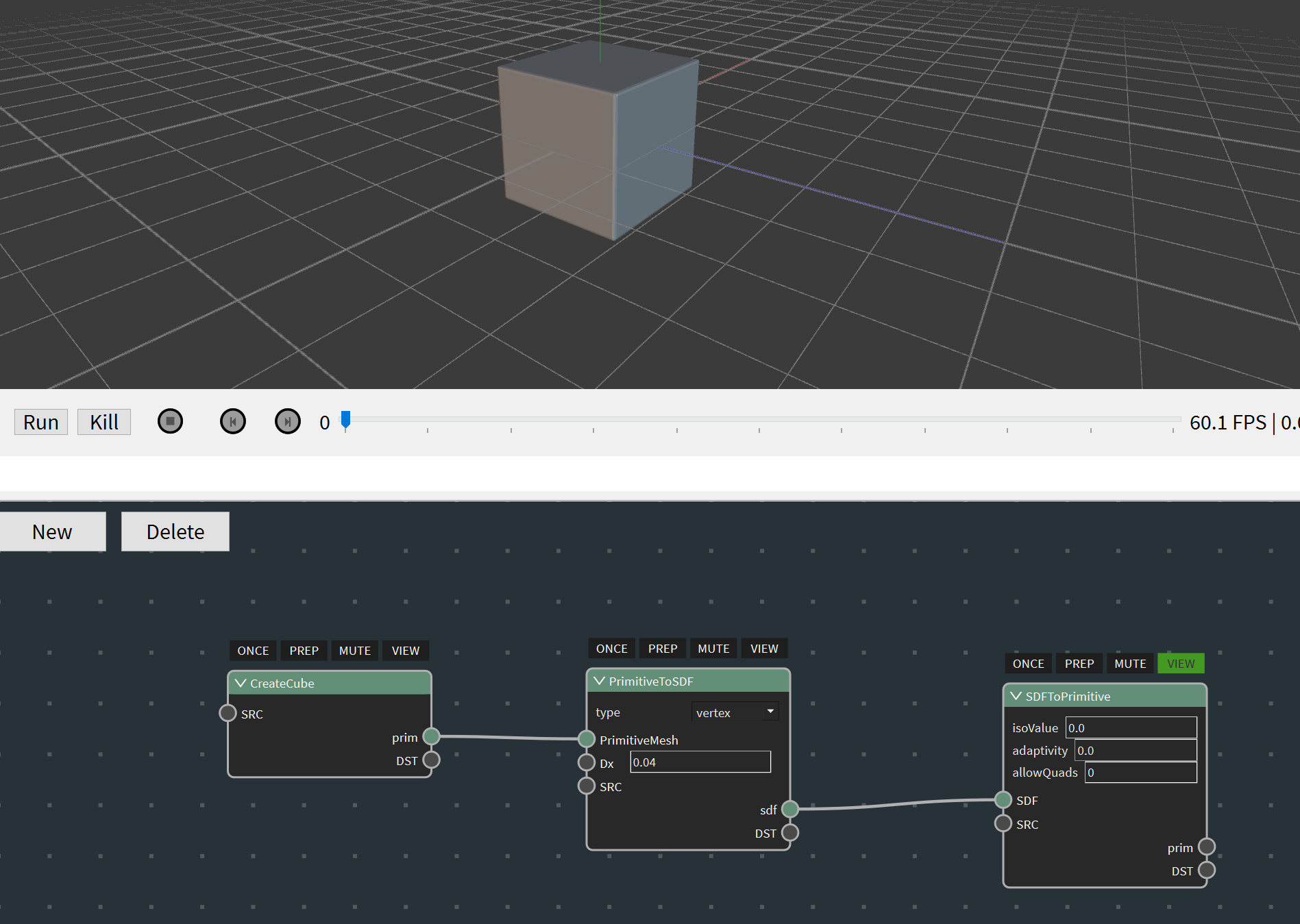

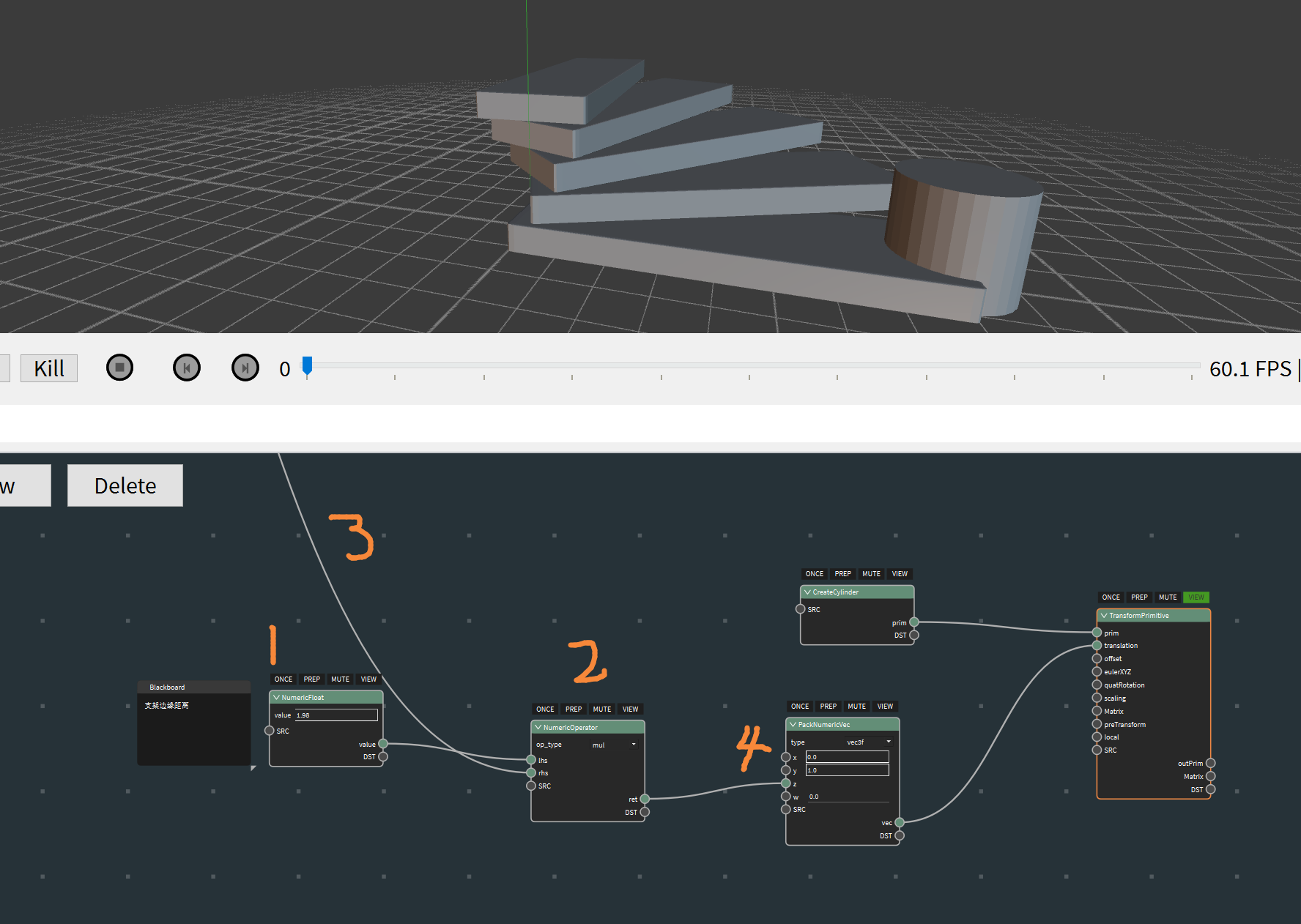

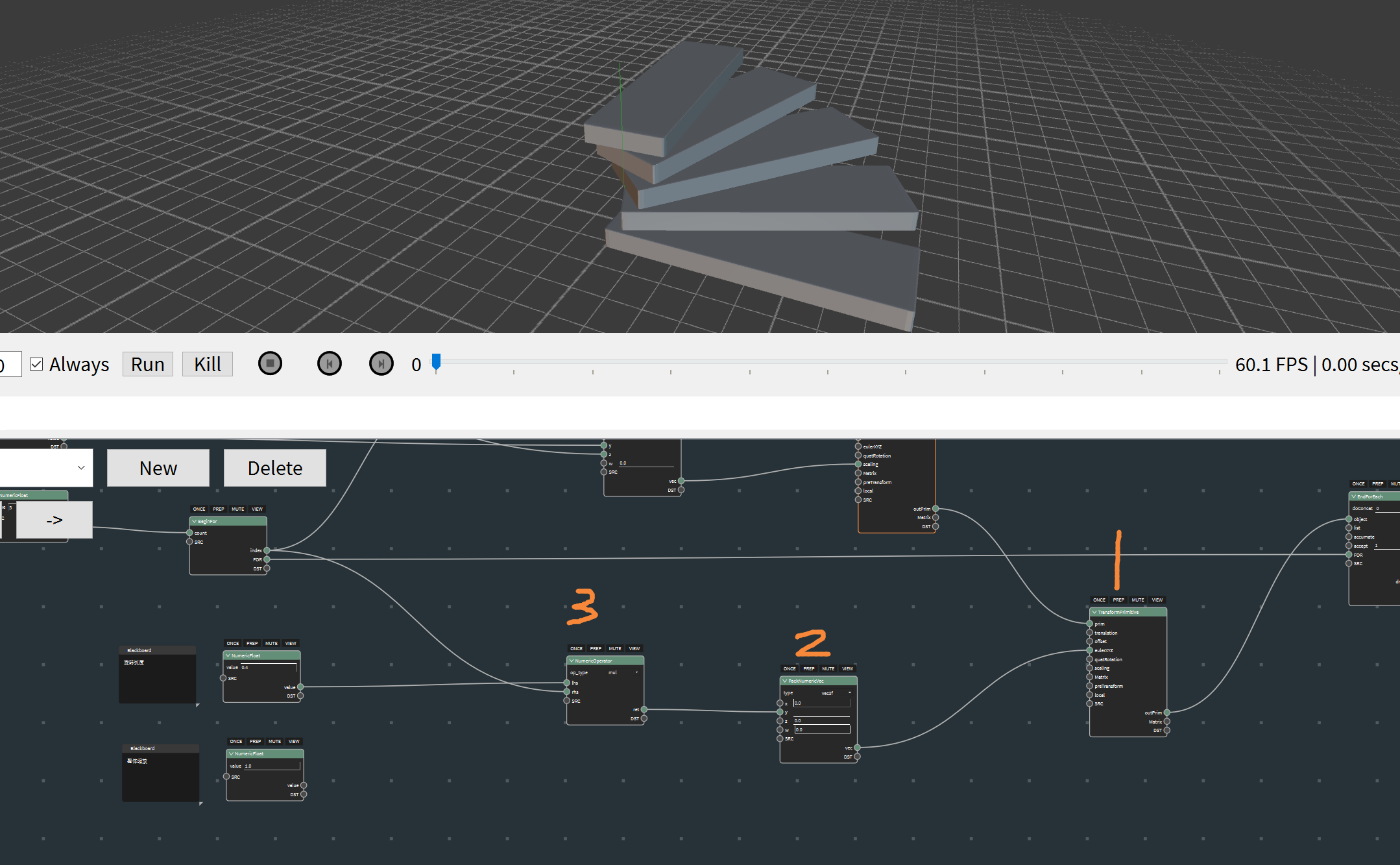

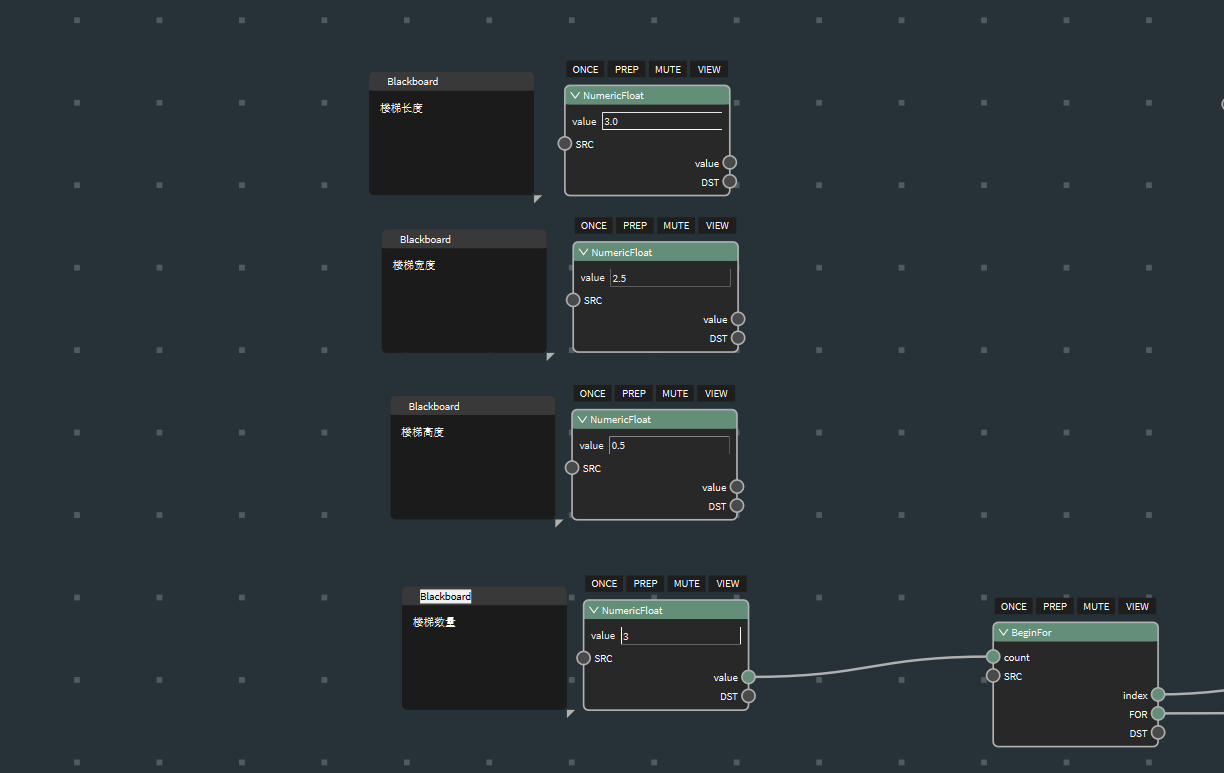

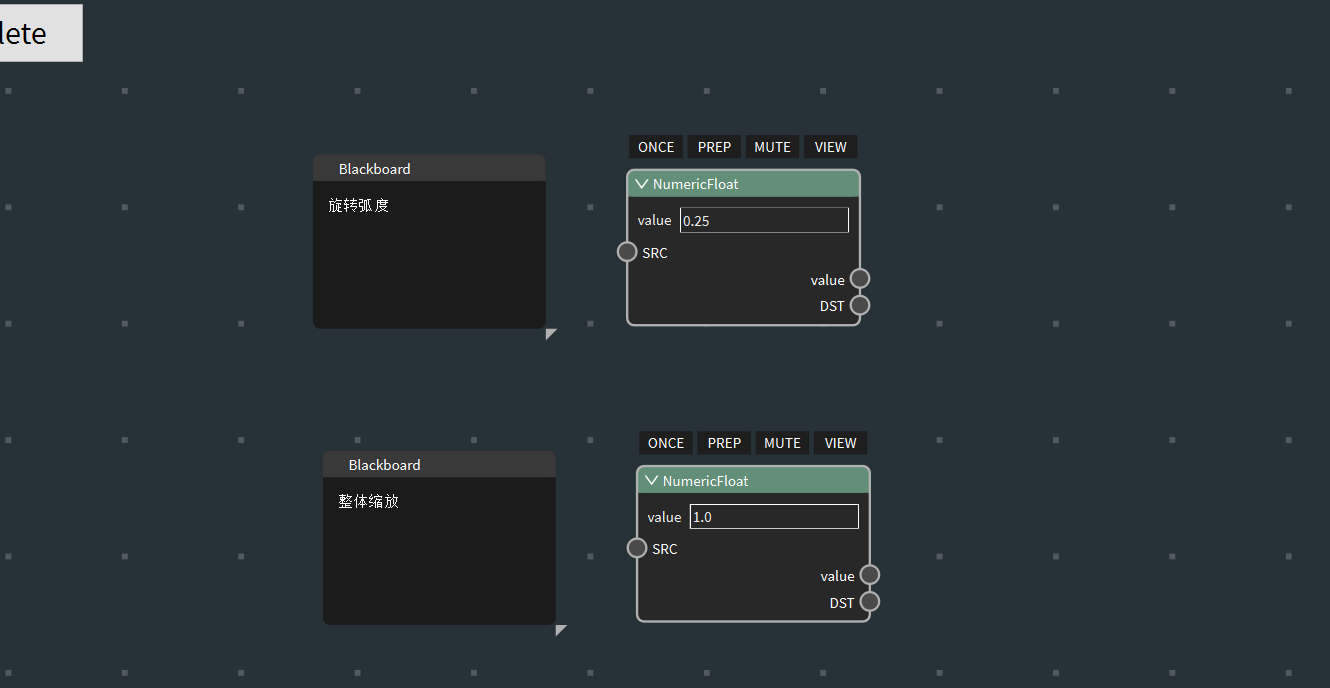

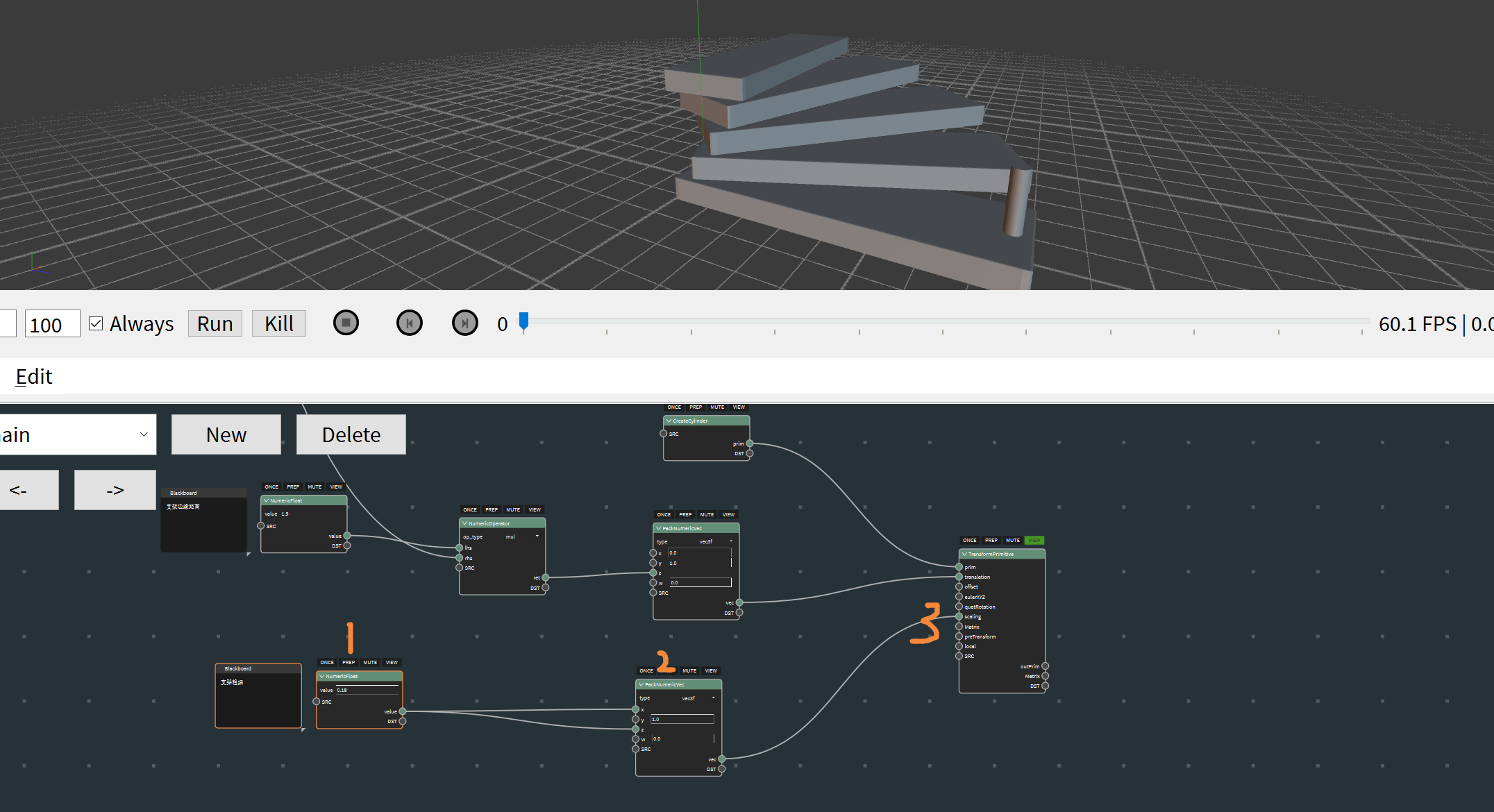

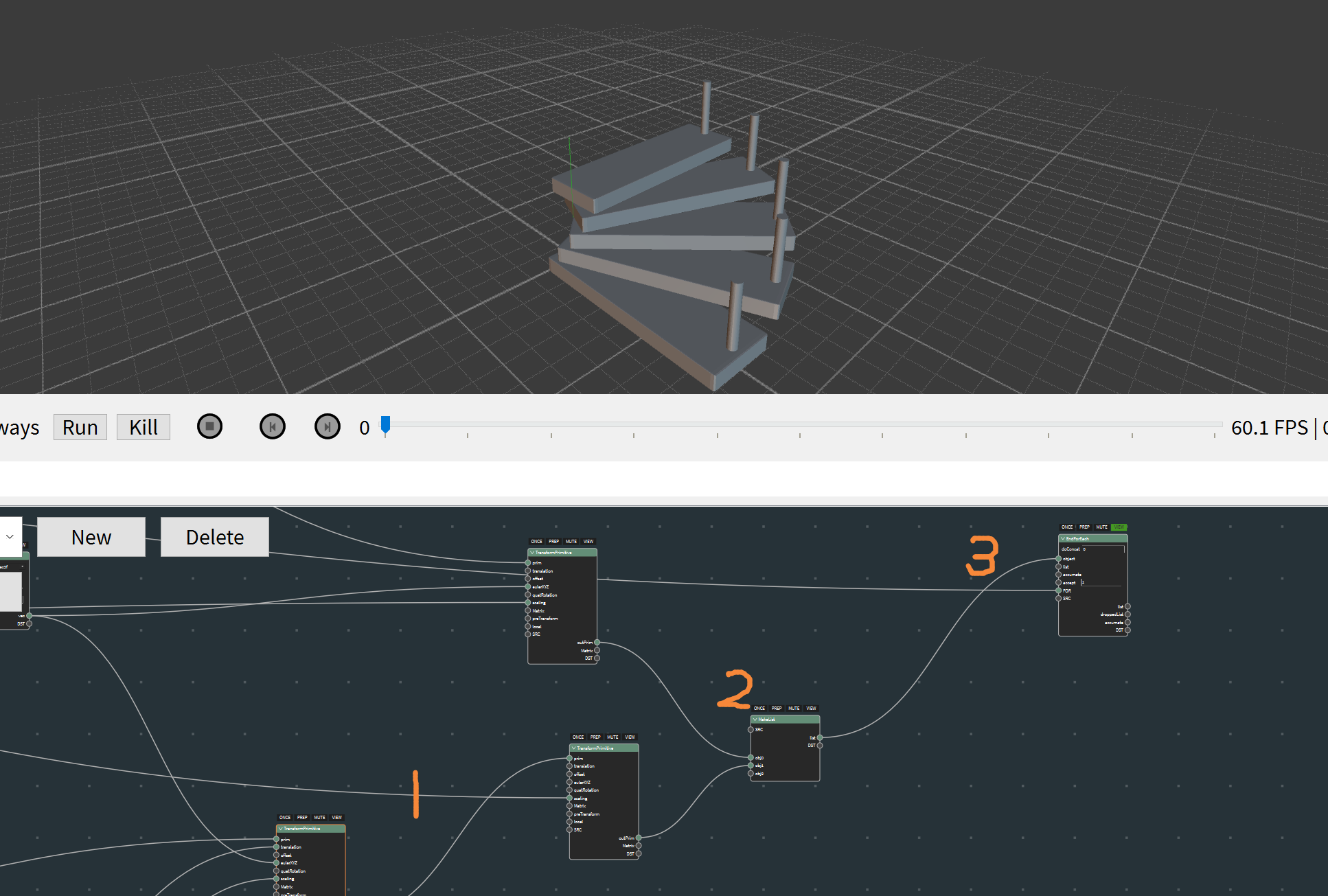

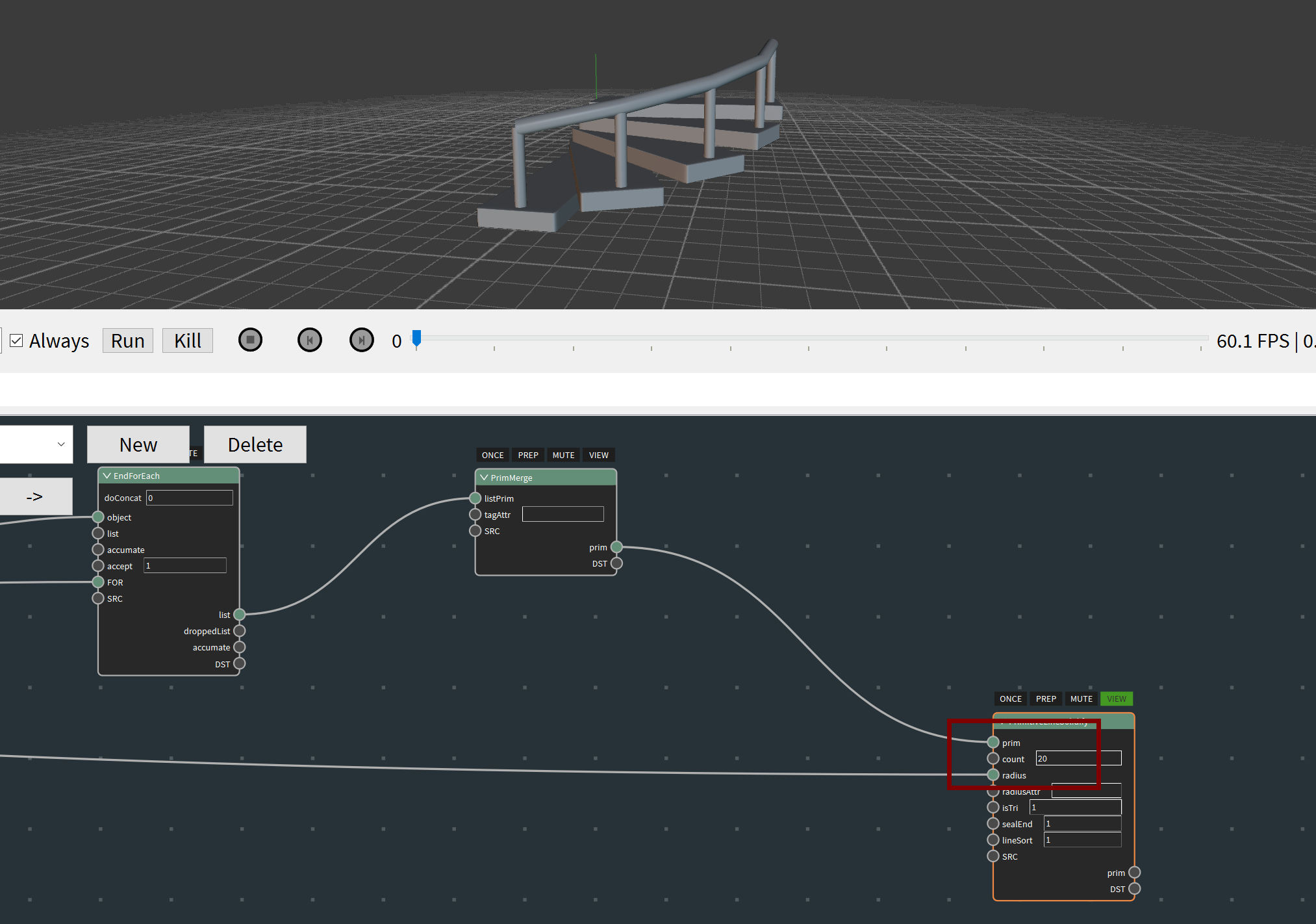

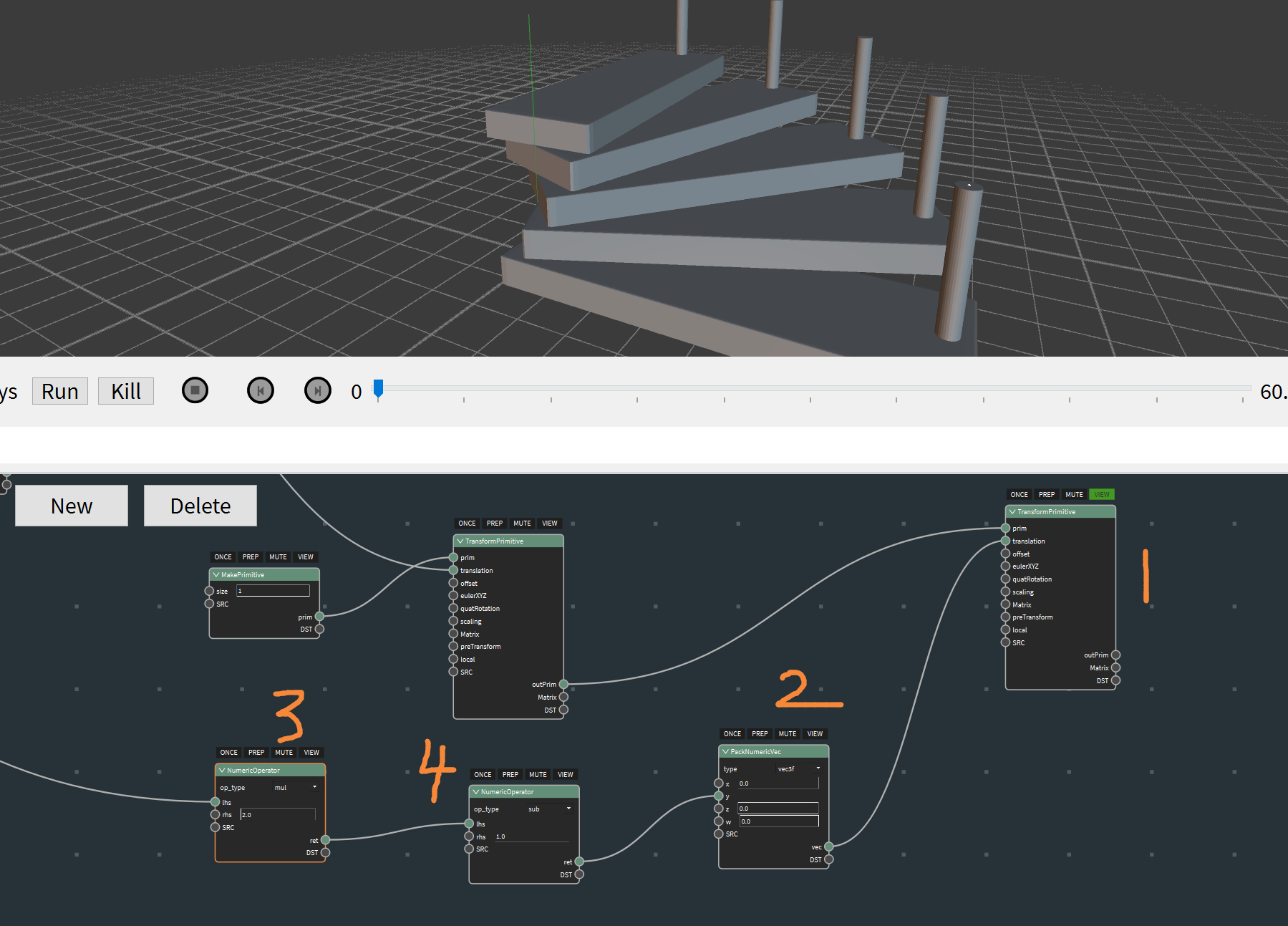

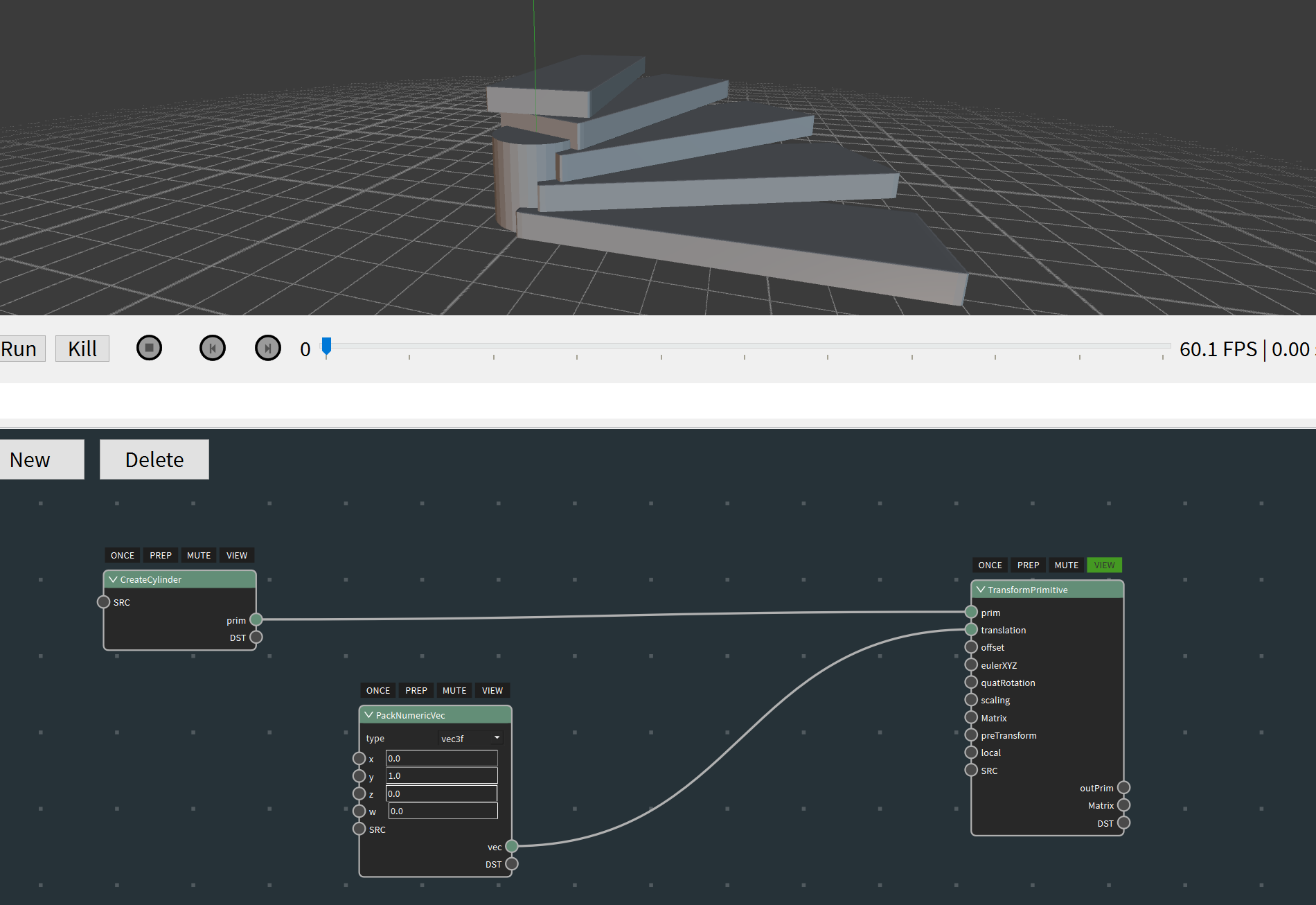

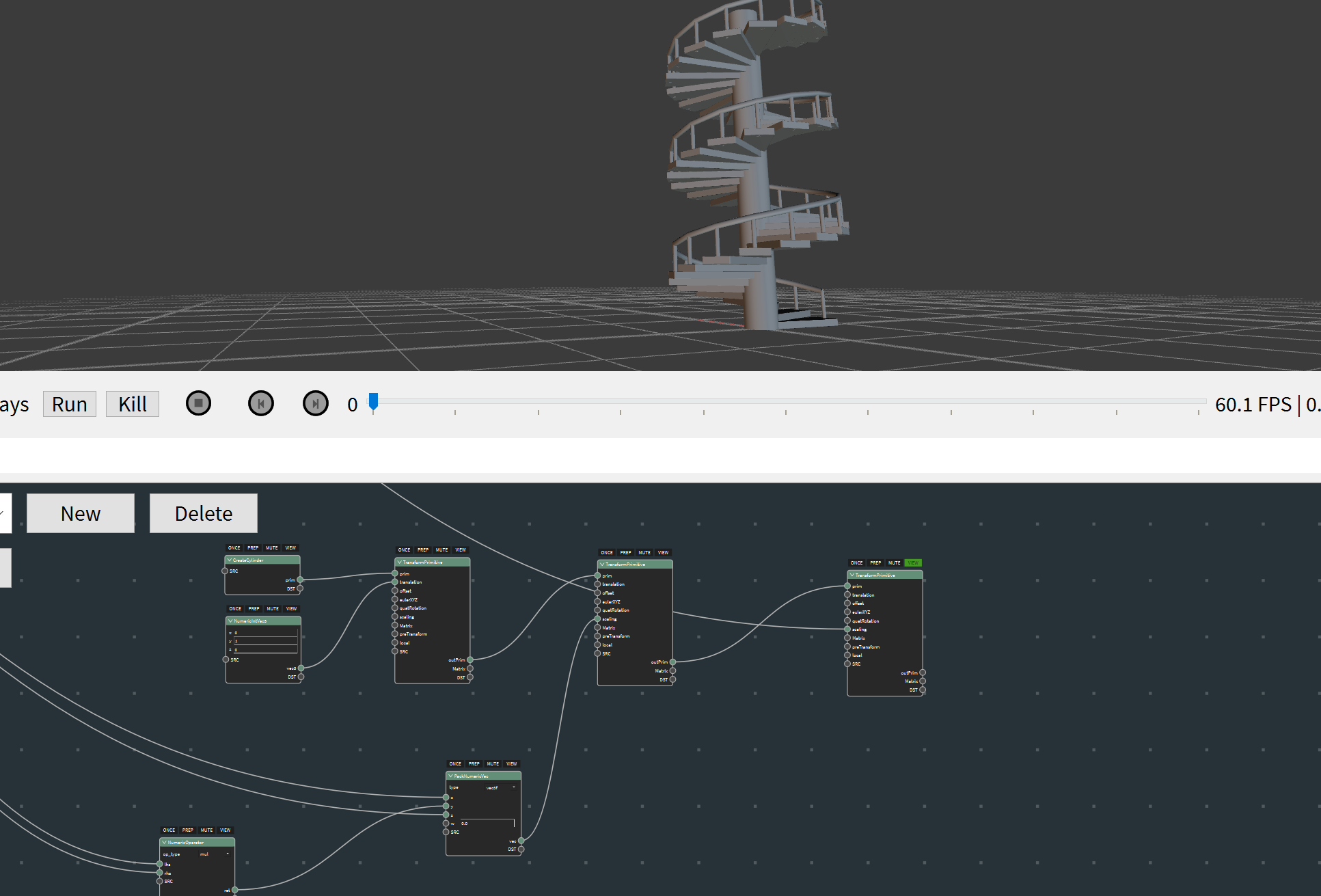

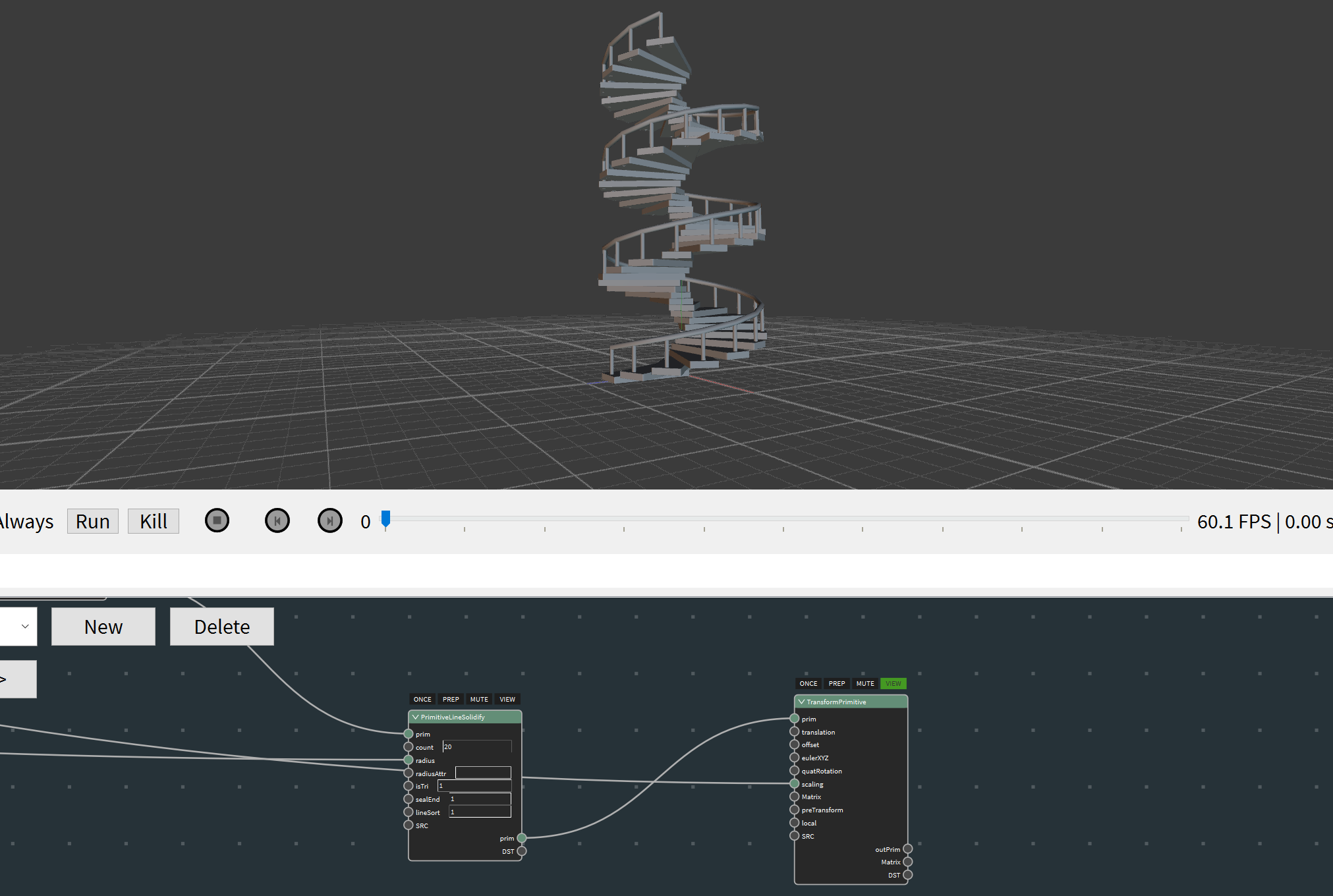

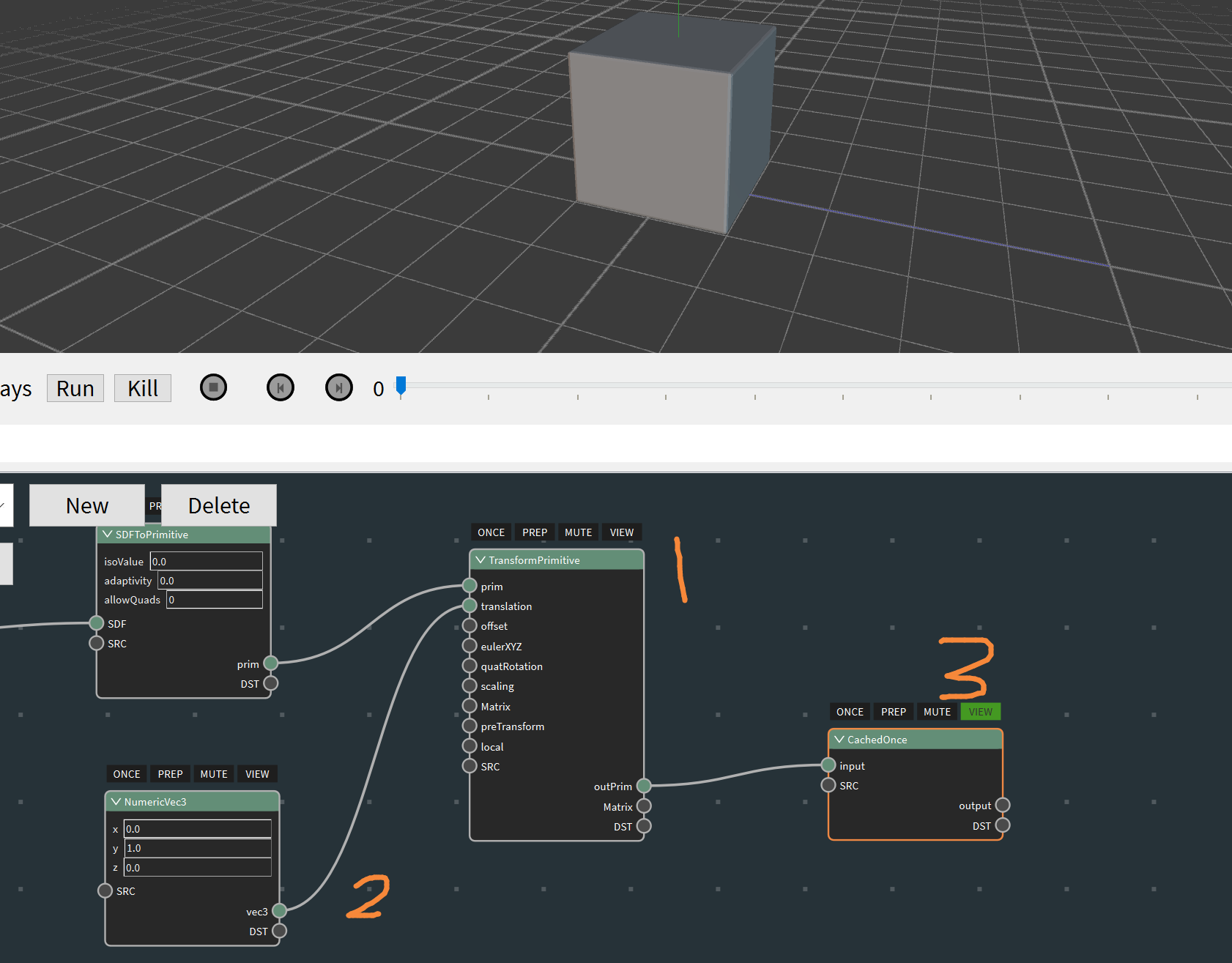

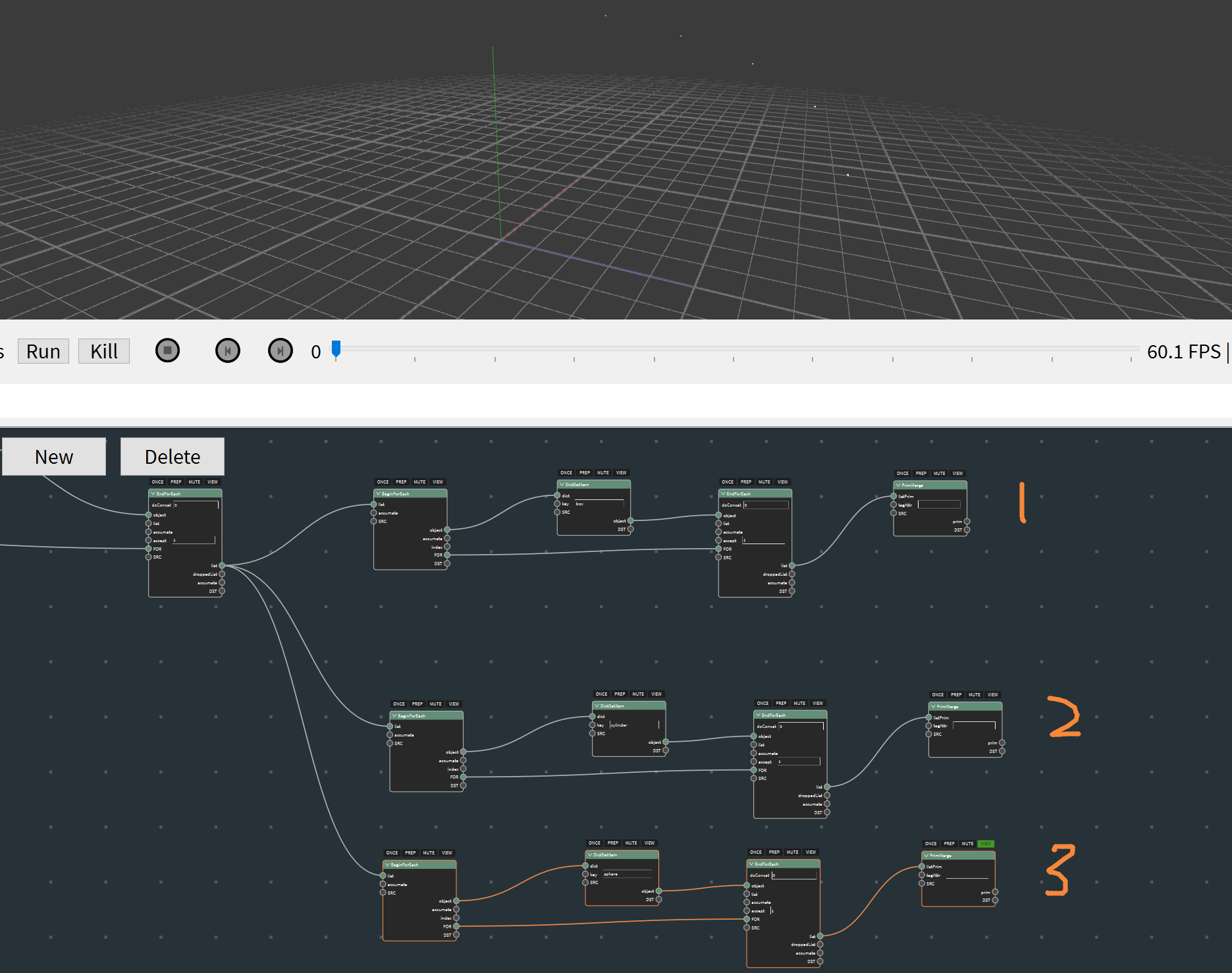

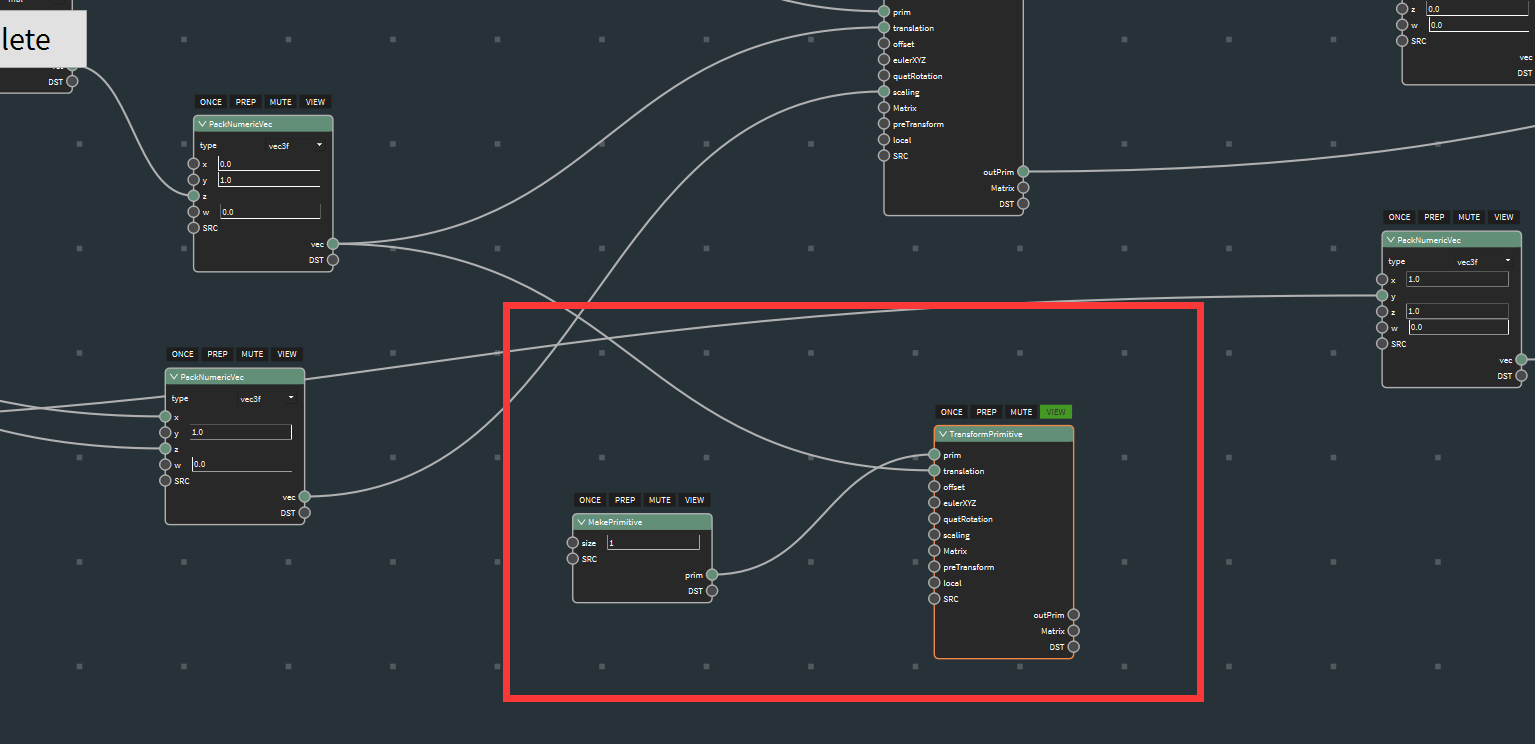

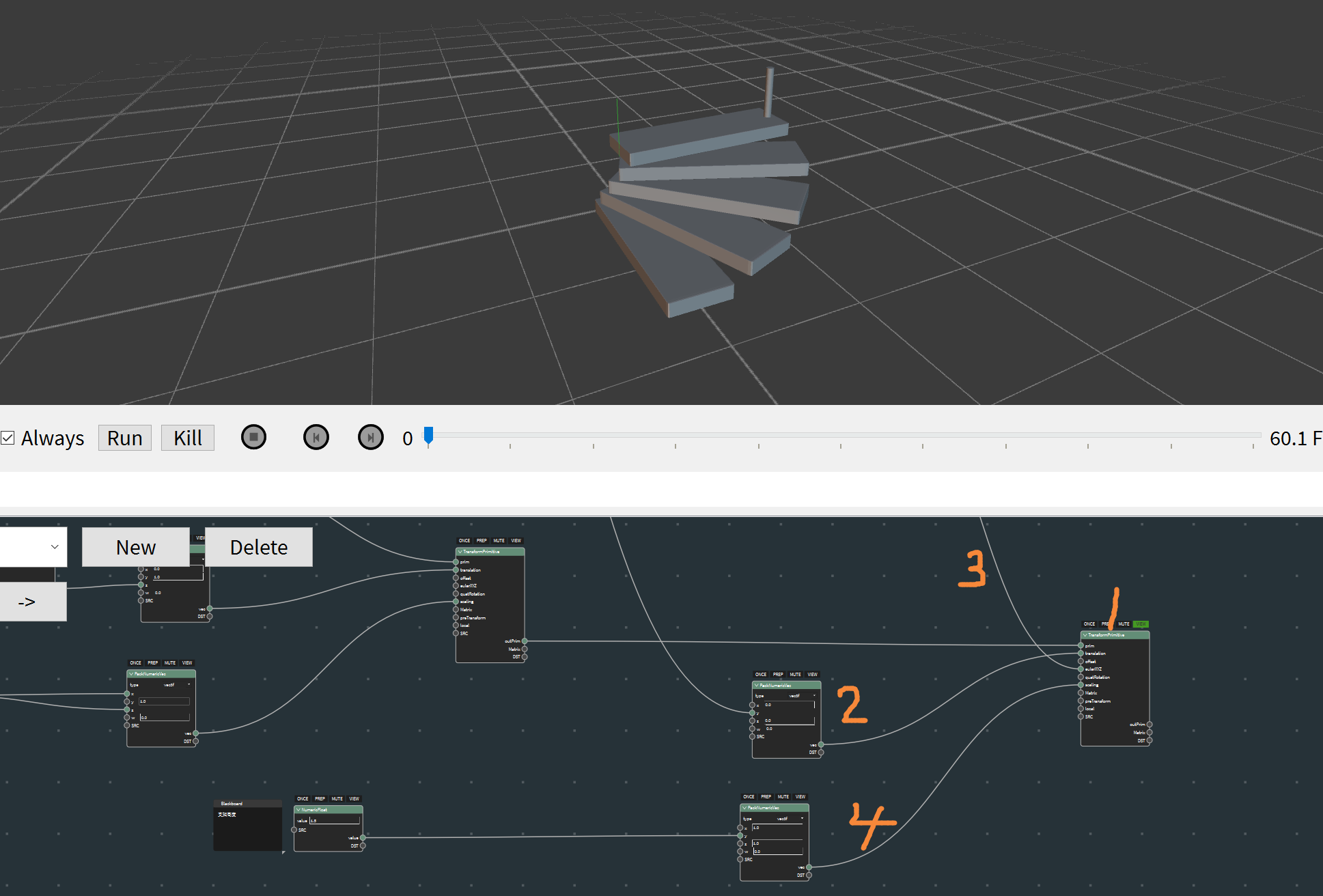

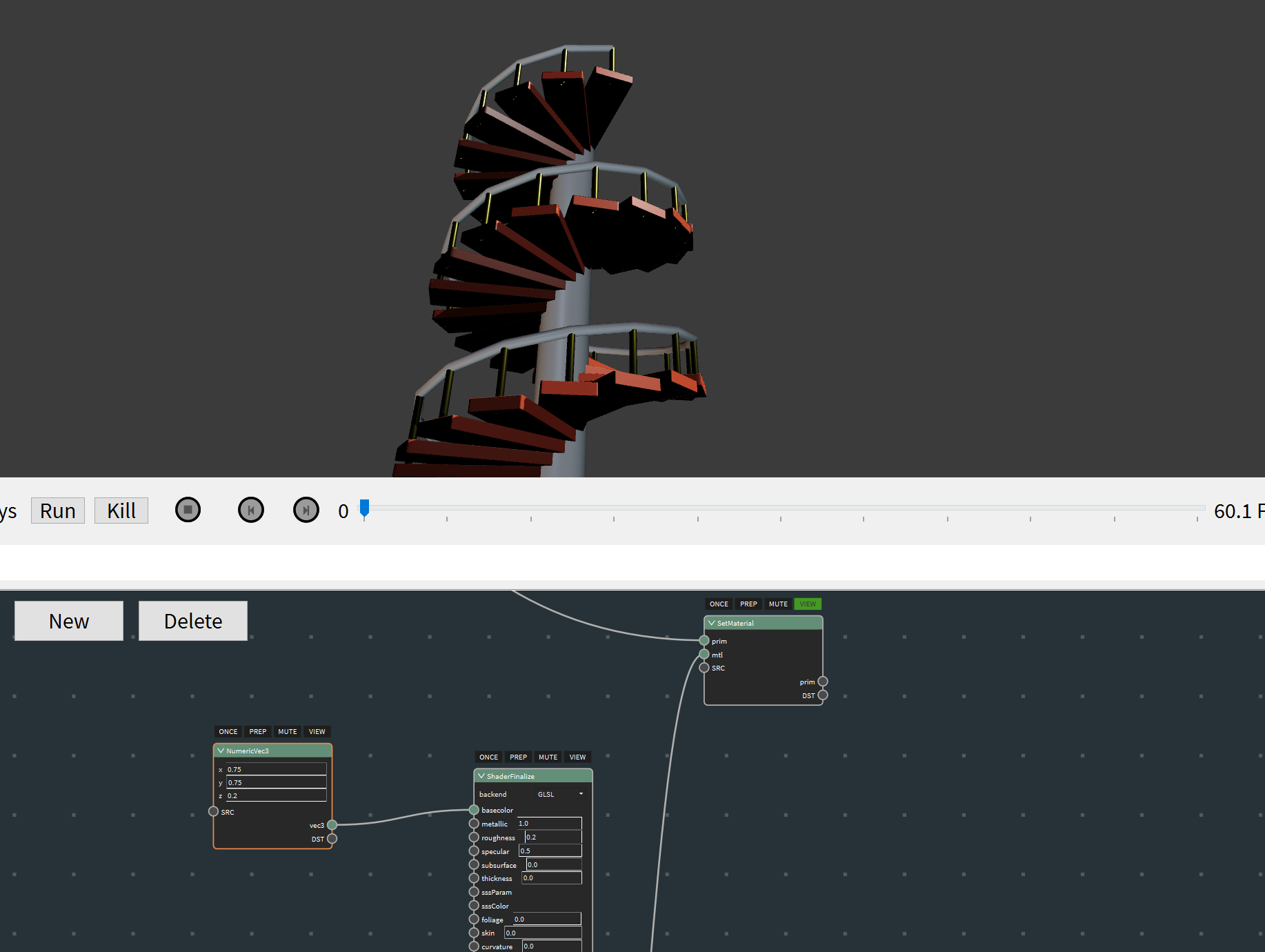

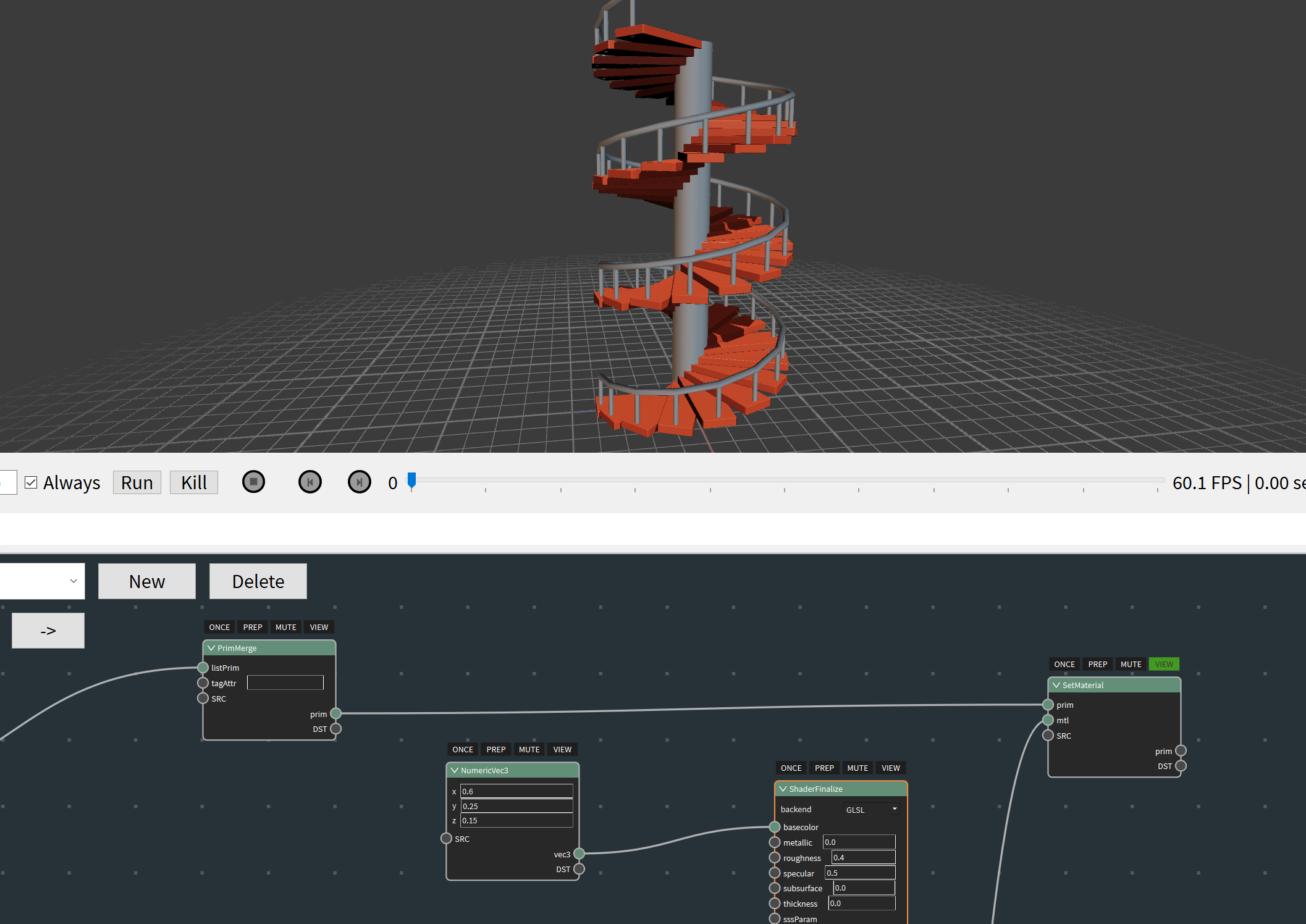

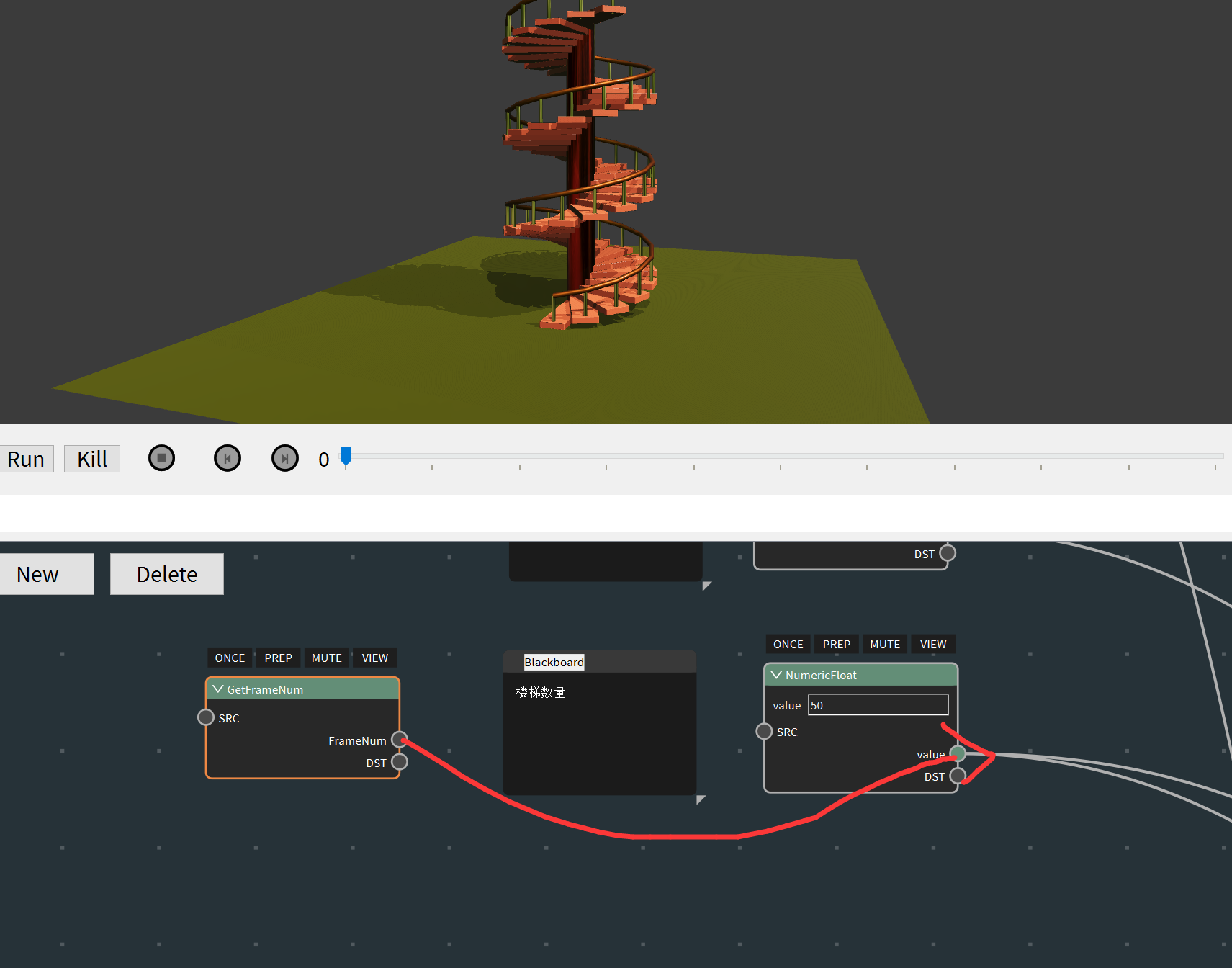

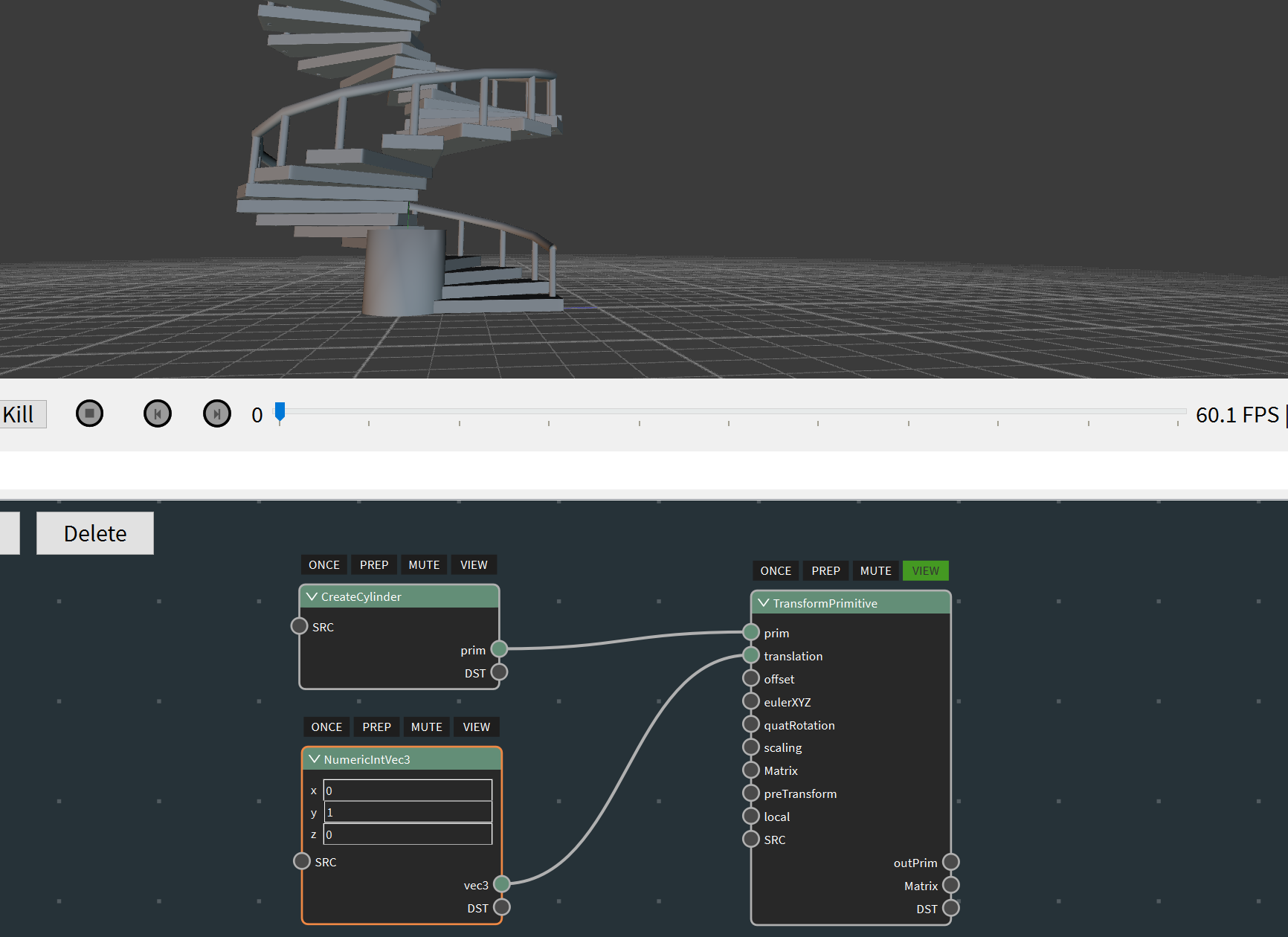

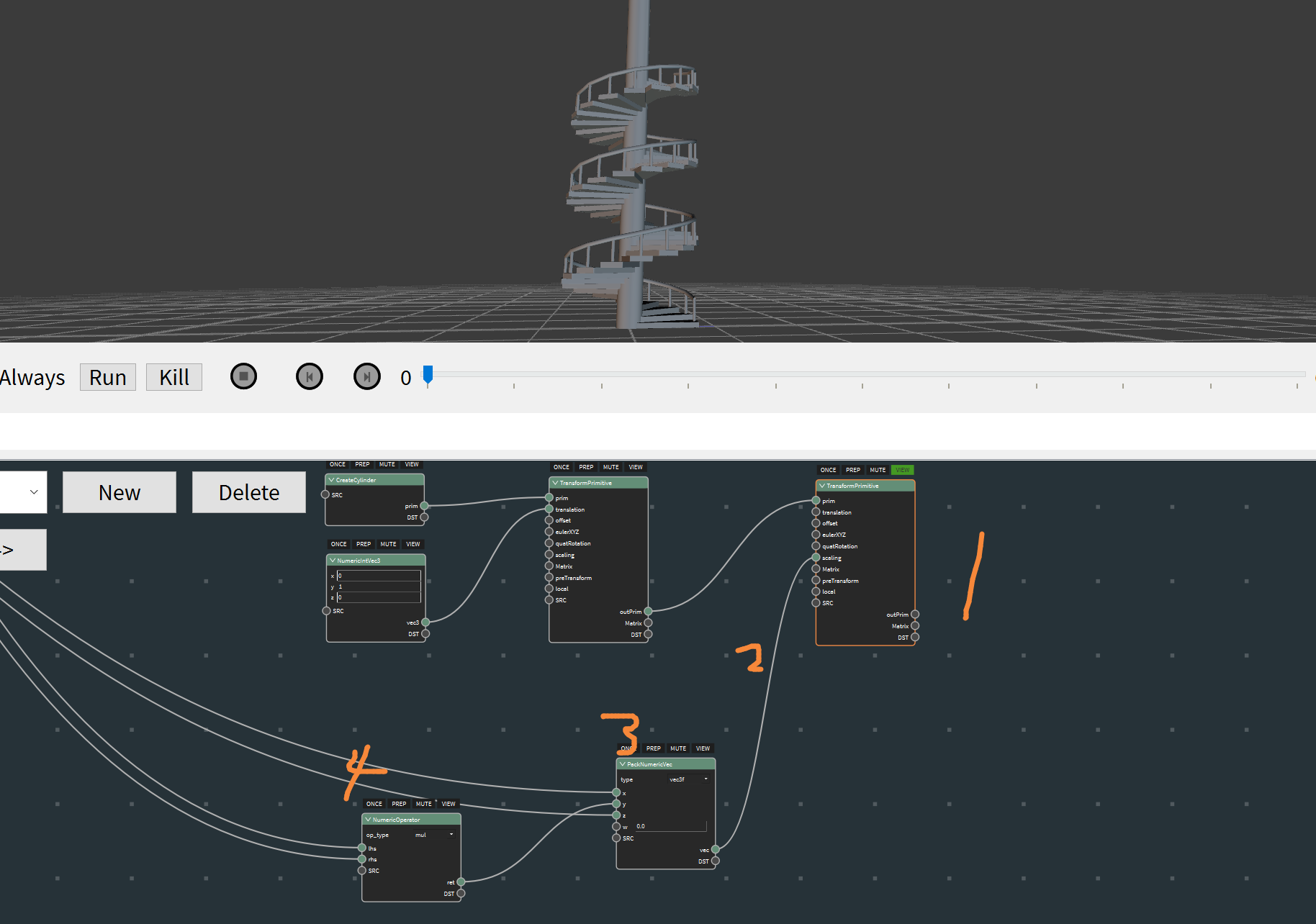

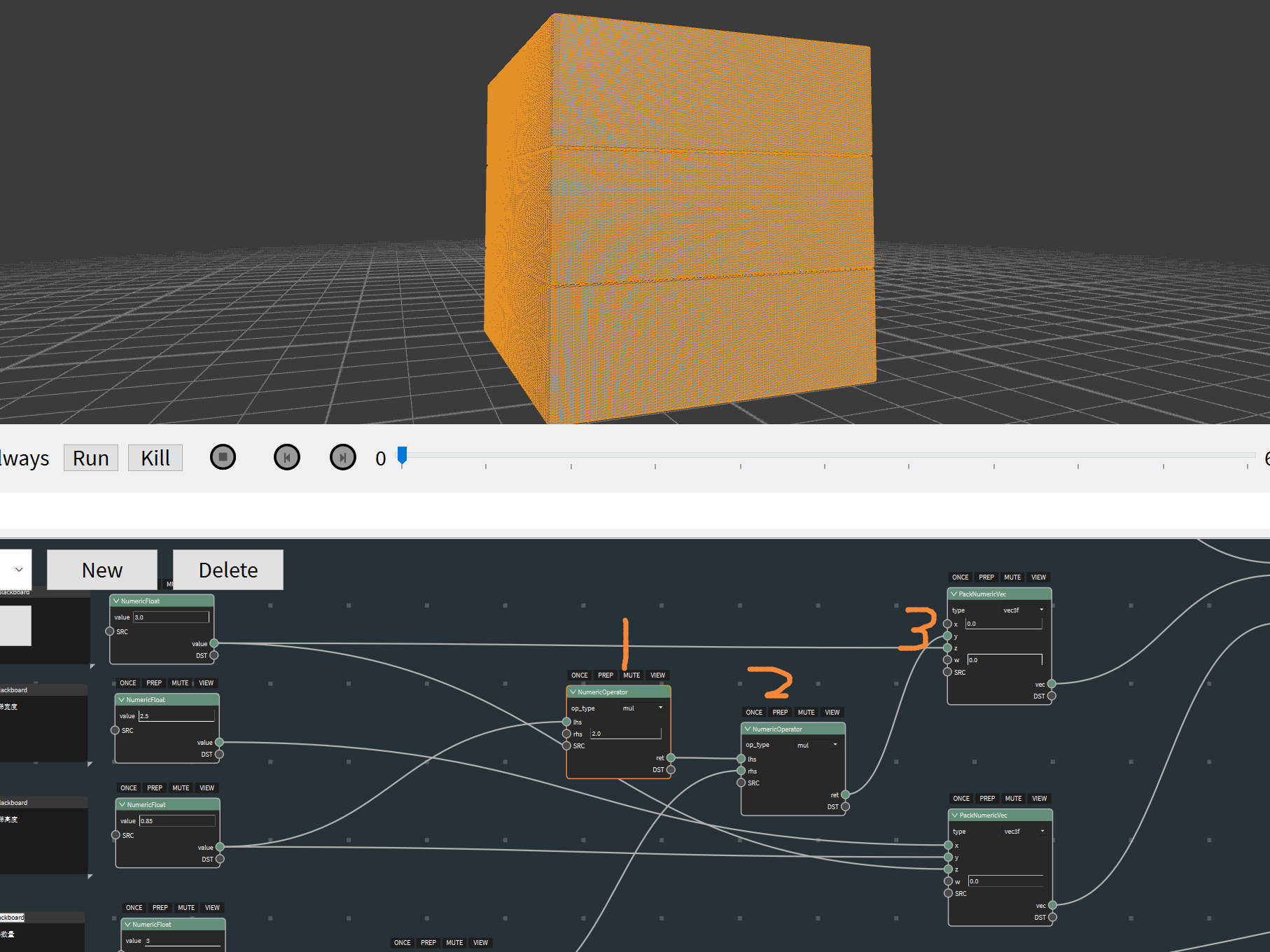

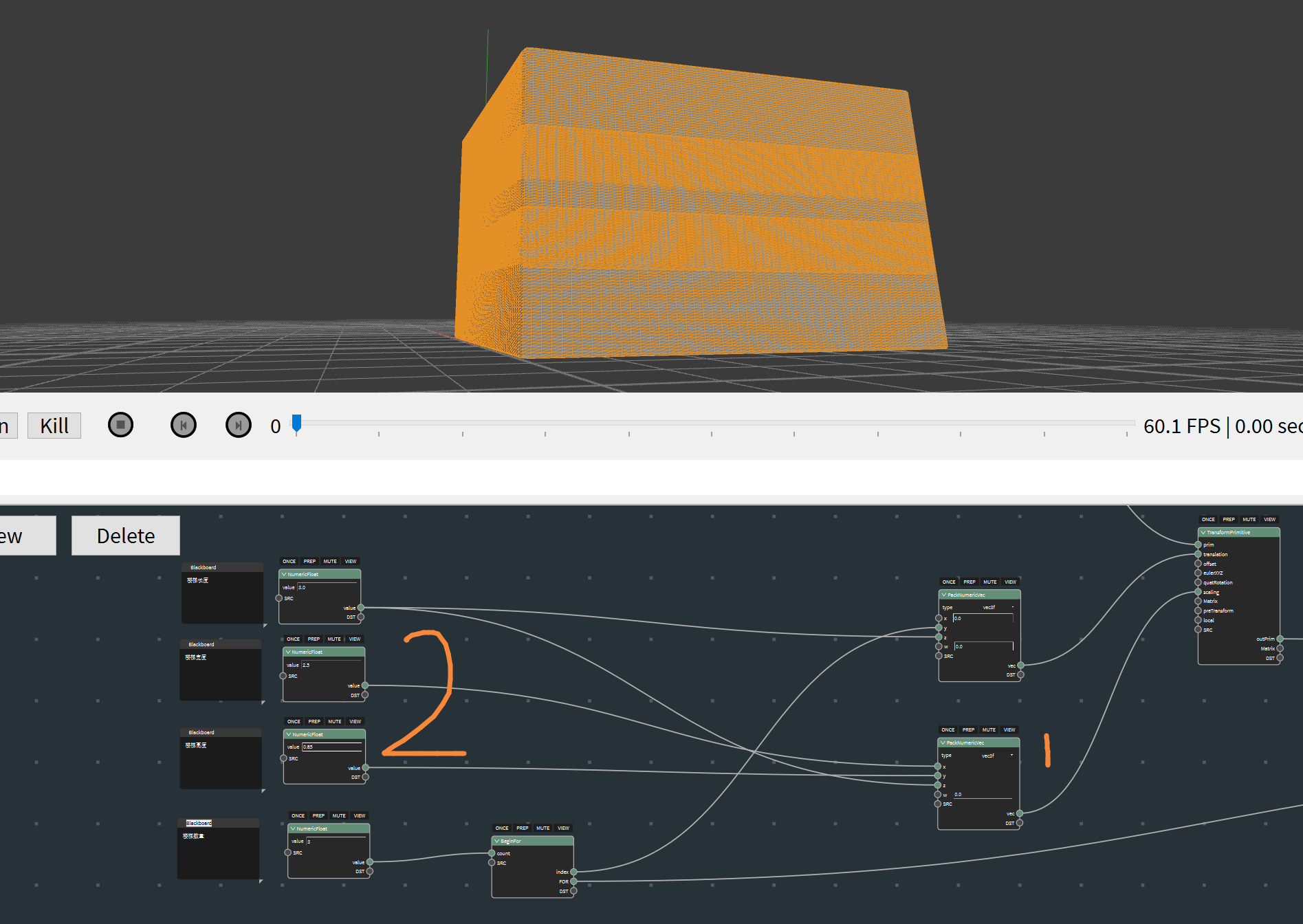

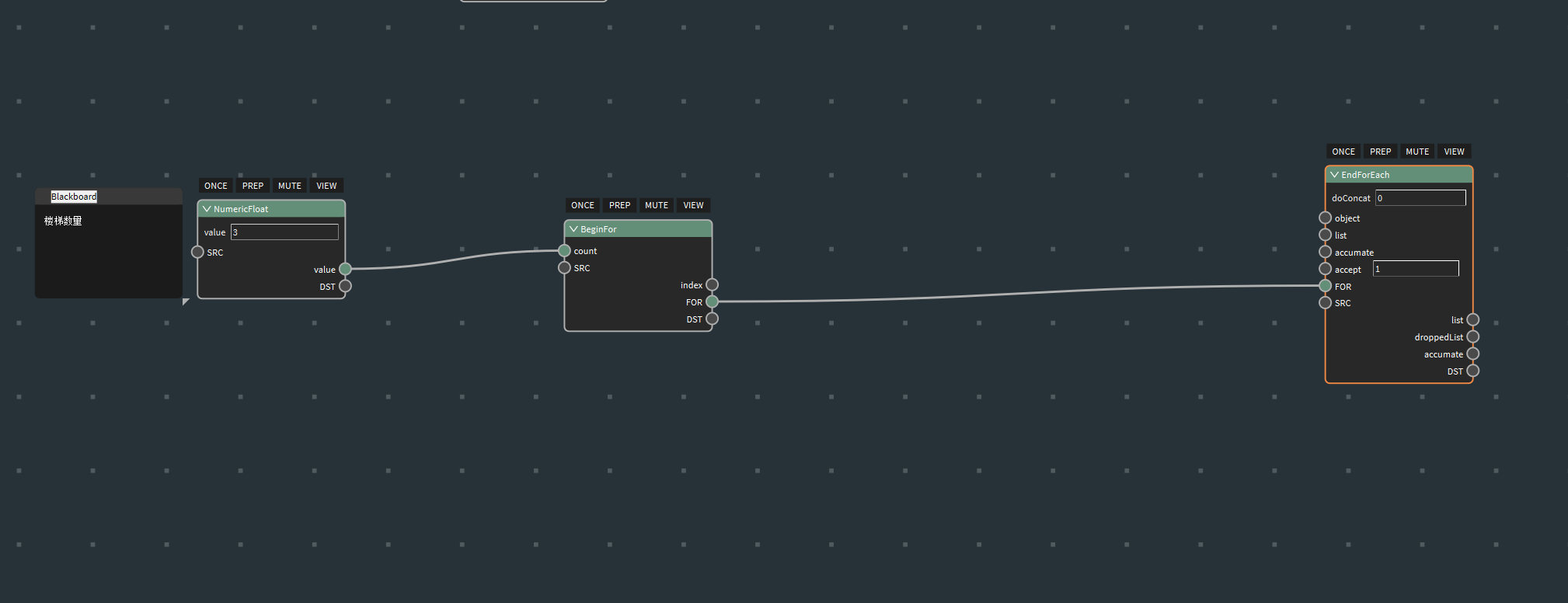

 **工程下载**：[【附件】spiralstair1.zip](/media/attachment/2022/05/spiralstair1.zip) ## 台阶生成 1.创建==CreateCube==节点得到一个基础的盒子，并且通过==PrimitiveToSDF==转换成SDF模型。再通过==SDFToPrimitive==转换成多边形，可以得到一个倒角的效果。  2.创建一个==TransFormPrimitive==将模型放在网格上，并且通过==CachedOnce==让它只计算一次。  3.我们创建一个循环系统，首先创建一个==NumericFloat==控制循环的数量，（代表楼梯的生成数量），同时使用==Blackboard==标注。  4.创建一个==TransformPrimitive==，translation值上连接一个==PackNumericVec==节点。该节点的y值我们连给==BeginFor==的index变量，把最终的==TransformPrimitive==结果连给==EndForEach==object端口。打开软件左上方的Display菜单选择Wireframe线框显示，我们可以看到位置有重叠。  5.我们再创建三个数值，分别命名为楼梯高度、楼梯宽度、和楼梯数量。  6.再创建一个==PackNumericVec==节点，用于控制==TransformPrimitive==上的scale缩放，将长度值分别连给第一个==PackNumericVec==的z值和第二个==PackNumericVec==的z值。将楼梯宽度连给第二个==PackNumericVec==的x值。将楼梯高度连给第二个==PackNumericVec==的y值。但是当我们把高度值设置到0.85的时候，我们依然看到模型之间有穿插。  7.继续创建一个==PackNumericVec==节点，`tranlastion`连接控制支架移动的数值，`eulerXYZ`连接控制支架旋转的数值，最终输入给`MakeList`的`obj2`上。我们就可以在每个支架上面都可以得到一个白色的小球。 7.将第一个==PackNumericVec==节点y值连接断开,创建一个==NumericOperator==设置楼梯高度值和2相乘，把结果通过另一个==NumericOperator==和循环的index相乘。最终的结果输出给第一个==PackNumericVec==节点y值，此时我们无论将楼梯高度值设置多少都没有穿插。  8.创建两个数值，分别用于控制旋转的弧度和整体的缩放。  9.继续创建一个==TransformPrimitive==，eulerXYZ端口连给==PackNumericVec==，其y值连接旋转弧度和循环index相乘的值。另外，也可以将整体缩放连给该==TransformPrimitive==的scaling,台阶生成就完成了，我们可以自由的控制台阶的各个状态。  ## 支架生成 1.通过==CreateCylineder==生成一个圆柱。并且通过个==TransformPrimitive==和==PackNumericVec==控制它的初始高度，y值输入1。  2.创建一个控制支架边缘距离的数值，和控制楼梯长度的数值相乘，结果给到控制圆柱移动的==PackNumericVec==节点的z值。  3.创建一个控制控制支架粗细的数值，分别连给一个新的==PackNumericVec==的x值和z值（y值手动输入1），结果给到==TransformPrimitive==的`scaling`上。  4.再次创建==PackNumericVec==，其`translation`移动的y值连给控制台阶移动的最终数据，其`eulerXYZ`连给控制台阶旋转的`eulerXYZ`值。创建一个控制支架高度的数据，连给控制`scaling`的y值端口。  5.创建一个新的==TransformPrimitive==，将`Scaling`值连给控制整体缩放数据，创建一个==MakeList==节点，将台阶和支架的最终输出`Outprim`分别连给`obj0`和`obj1`。将最终输出的`list`连给==EndForEach==的`object`端口。至此，支架的自动生成也完成了。  ## 扶手生成 1.创建==MakePrimtive==，`size`输入1，得到一个prim数据。并且通过==TransformPrimtive==节点间将`translation`连给第一个控制支架的==TransformPrimitive==的`translation`值。  2.继续创建==TransformPrimitive==节点，通过==PackNumericVec==的y值来控制这个prim在支架的上方。需要先让支架的高度乘以2，再减去1，把数值给到这个y值。  3.再创建一个==TransformPrimitive==节点，`translation`连接给控制支架移动的值，`eulerXYZ`连给控制支架旋转的值，结果输入给==MakeList==节点的`obj2`端口。现在我们就可以看到每个支架上方都有一个白色的小球了。  4.现在，我们将原来的==MakeList==节点替换为==MakeDict==，将台阶、支架、扶手分别输入命名为box、cylinder和sphere。  5.在==EndForEach==之后我们创建一个新的==BeginForEach==和==EndForEach==，该循环可以对第一次循环生成的List进行循环，里面加入==DictGetltem==节点。`Key`输入box就可以把制作的所有台阶提取出来，最后加一个==PrimMerge==节点，合并一起。重复两次此类操作。就可以把支架和扶手的支点提取出来。  6.在提取完楼梯扶手之后添加一个==PrimitiveLineSolidify==节点，该节点可以根据多个点生成管状物体。`count`值输入20，控制圆度细分。创建一个控制扶手粗细的数值，连给radius。我们的楼梯扶手就生成了。  7.将楼梯的数量调整到50，在生成的扶手后面创建一个==TransformPrimitive==节点，将整体缩放的数值连接给`scaling`。  ## 创建中心圆柱 1.通过==CreateCylinder==和==TransformPrimitive==节点节点得到一个在网格上面的基本圆柱体。  2.继续创建==TransformPrimitive==控制圆柱的高度和粗细，`Scaling`连给一个==packNumericVec==，X值和Y值给到一个自定义为‘中间圆柱粗细的’的数值。y值为楼梯高度和楼梯数量相乘后的结果。  3.再次创建==TransformPrimitive==，`scaling`连接给整体缩放数值。这样，中间圆柱就生成了。  ## 材质灯光 1.提取完楼梯台阶后我们添加一个==setMaterial==节点和==shasderFinalize==节点，==shasderFinalize==的`mtl`输出连给==setMaterial==的`mtl`输入。创建一个==NumericVec3==节点输入`0.6,0.25,0.15`作为颜色值连给==shasderFinalize==的`basecolor`端口。  2.同样，我们给支架也创建相同的材质连接，颜色值输入`0.75,0.75,0.2`，并且把，==shasderFinalize==的`metallic`值输入1.0，`roughness`值输入0.2，这样，支架就有了金属的质感。  3.继续为扶手和中间圆柱添加金属材质，并且通过==createPlane==创建一个地面并赋予材质。在软件左上方`Display`菜单把`show Grid`取消显示。  4.在软件上方的`EnvTex`菜单里可以选择不同的环境贴图为场景设置环境光照。  5.在`Display`菜单里点击`Set Light`可以设置灯光的方向、强度、颜色、阴影等灯光效果。  6.如果您想设置楼梯数量随着时间帧增加，可以直接把控制楼梯数量的数值更改为==GetFrameNum==节点。
