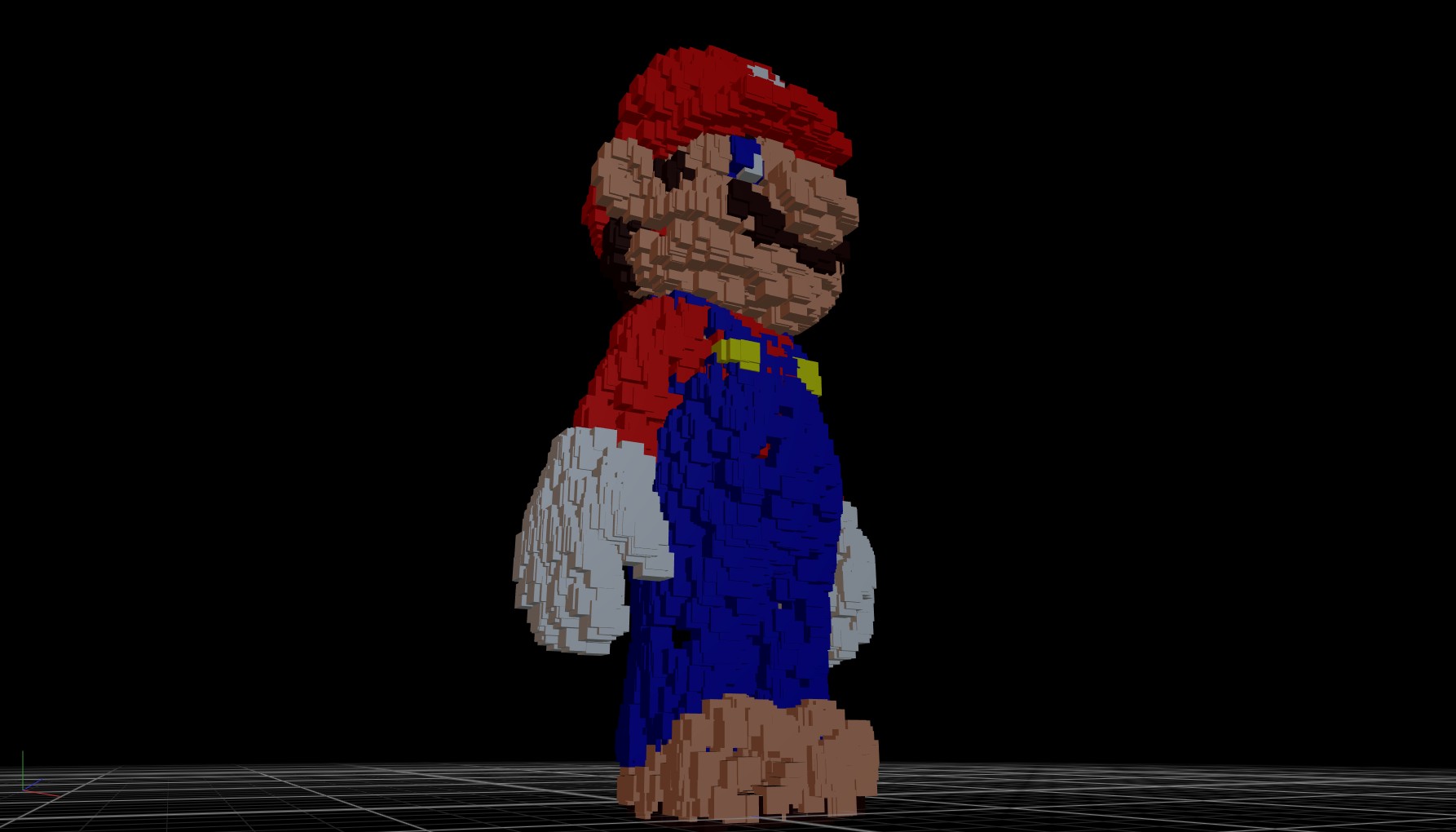

将模型体素化

![](https://zenustech.oss-cn-beijing.aliyuncs.com/zeno-doc-file/manual/YangQianxu/Voxel%20model/01.jpg)

工程文件下载：
[【附件】xiangsuhua.zip](/media/attachment/2022/06/xiangsuhua.zip)

## 实现步骤
1、创建==ReadAlembic==节点，在`path`里面导入`Mairo.abc`模型，并且连接给==GetAlembicprim==节点，通过更改==GetAlembicprim==节点的index值。我们可以看到马里奥不同的身体部分。我们先从毛发部分制作。

![](/media/202206/xiangsuhua_01_1655885955.png)

2、创建一个==Primtivescatter==节点，在`npoints`端口里面输入300，代表根据当前prim产生了300个点。

![](/media/202206/xiangsuhua_02_1655886163.png)

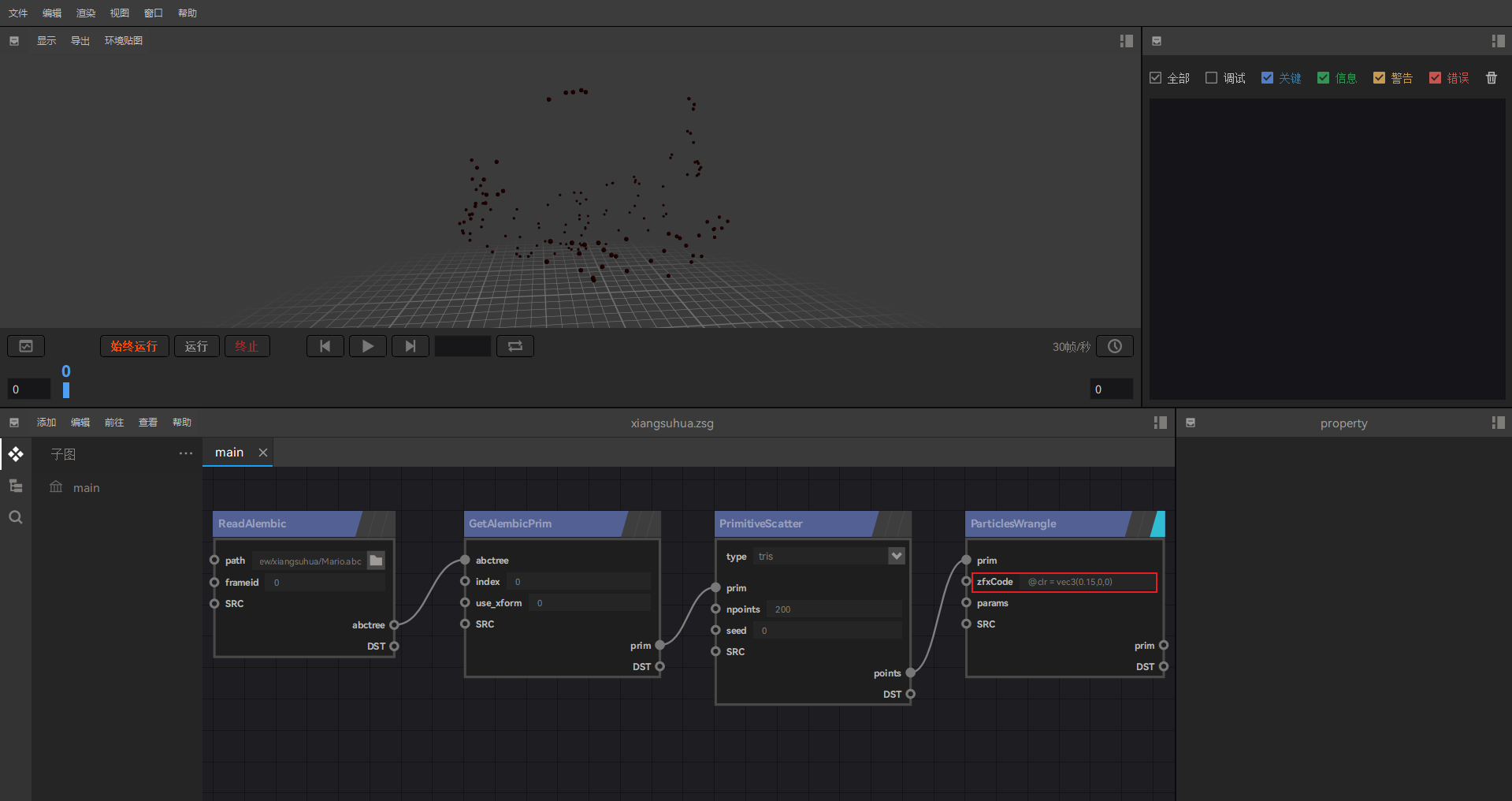

3、创建==ParticleWrangle==节点，因为马里奥的胡须和头发是黑色的，所以在`zfxCode`中输入@clr = vec3(0.15,0,0)，这样我们所撒的点就继承到了这个设置的颜色。

![](/media/202206/xiangsuhua_03_1655886332.png)

4、重复使用==GetAlembicPrim==节点+==PrimitiveScatter==节点+==ParticlesWrangle==节点，根据马里奥的不同身体部分的prim产生相对应数量的点，并根据不同身体部分的颜色设置相对应的颜色属性。

![](/media/202206/xiangsuhua_04_1655886529.png)

![](/media/202206/xiangsuhua_05_1655886538.png)

| index数值 | npoints数值 | ZFX代码 |
| --- | --- | --- |
| 0 | 200 | @clr = vec3(0.12,0.0,0.0) |
| 1 | 1000 | @clr = vec3(0,0,0.75) |
| 2 | 1000 | @clr = vec3(0.97,0.628,0.47) |
| 3 | 1000 | @clr = vec3(1,0,0) |
| 4 | 800 | @clr = vec3(1,1,1) |
| 5 | 10 | @clr = vec3(1,1,0) |

注：具体的撒点数量和赋予的颜色属性要根据不同的模型的不同部分来进行数值的赋予。

5、创建==MakeList==节点和==PrimMerge==节点，将撒的所有的点先变为一个列表，然后将这个列表转变为一个prim。

![](/media/202206/xiangsuhua_06_1655886761.png)

6、创建CreateCube节点，在场景中创建一个BOX。

![](/media/202206/xiangsuhua_07_1655887345.png)

7、创建==PrimitiveDuplicate==节点。

将==CreateCube==节点的输出端口`prim`和==PrimitiveDuplicate==节点的 输入端口`meshPrim`相连接，

将==PrimMerge==节点的输出端口`prim`和==PrimitiveDuplicate==节点的输入端口`particlesPrim`相连接，

这样就可以根据所撒点的位置去创建相对应的BOX。

注：
   （1）PrimitiveDuplicate节点在复制BOX的时候会继承点上面的颜色属性，这样复制出来的BOX也就有了相对应的颜色。
   （2）PrimitiveDuplicate节点中的uniScale数值可以调节复制出来的BOX的大小。

![](/media/202206/xiangsuhua_08_1655887524.png)
