Instance制作草地

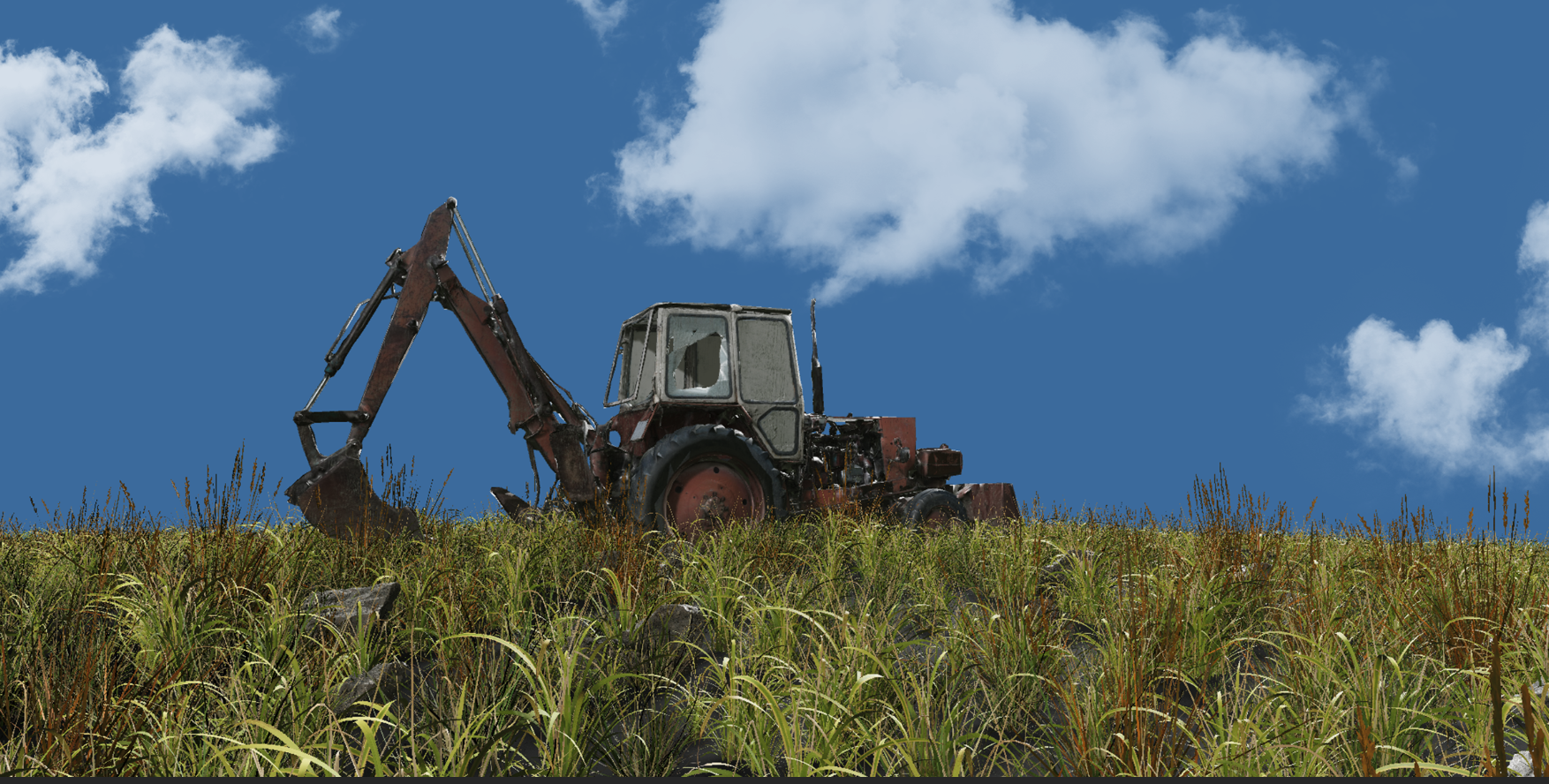

>s 我们可以利用instance功能来制作地形上的植物分布，得到逼真可控的效果。

工程文件下载：[InstanceGrass](https://pan.baidu.com/s/1D4a6oj5AvxnuiRZcl2vhdw?pwd=zeno "InstanceGrass")

![](https://zenustech.oss-cn-beijing.aliyuncs.com/zeno-doc-file/manual/grass.png)

## 地面导入
1.使用==ReadPrim==节点读取素材文件夹里的`ground.obj`文件，确定地面大小，在读取之前设置好$NASLOC路径。

![](/media/202206/2022-06-10_123036_982126.png)

2.为地面赋予材质，创建一个==MakeTexture==节点，并且再复制三个，分别导入`g_cl`颜色贴图,`g_ro`粗糙度贴图,`g_ao`遮蔽贴图,`g_no`法线贴图。并且链接==MakeList==节点，最后输入到==ShaderFinalize==最下面的`tex2dList`接口。

![](/media/202206/2022-06-10_133018_944560.png)

3.创建==ShaderInputAttr==节点，连接给==ShaderTexture2D==节点，其中`TexId`代表调用的贴图序号，0则和==MakeList==的`obj0`匹配。`type`代表读取的图片数据类型，如果是颜色贴图需要是`vec`类型。并且输出给==shaderFinaLize==节点的`basecolor`。

![](/media/202206/2022-06-10_133506_952039.png)

4.同样的，将ro和ao贴图也分别连给`roughness`和`ao`端口。注意这两个的贴图类型为`float`。

![](/media/202206/2022-06-10_135215_307470.png)

5.引用no贴图，并且创建==ShaderUnaryMath==节点，设置为`normalize`。连接给`normal`端口。

![](/media/202206/2022-06-10_140410_521415.png)

## 车辆导入

将导入地面的所有节点复制一份，修改导入的模型为`car.obj`，并同样的修改贴图的名字为`car_`相关，其中`car_mt.jpg`金属度贴图（float）需要给到`metallic`端口。`car_op.jpg`透明贴图（float）需要添加一个==ShaderBinaryMath==节点反转下数据，`in1`设置为`1.1`,`op`为`sub`，最后连接给`opacity`端口。

![](/media/202206/2022-06-10_144636_981494.png)

## 草地制作

1.在导入地面节点后面加一个==PrimScatter==节点，`npoints`输入500，生成500个点。

![](/media/202206/instancegrass01_1654853615.png)

2.分别创建==PrimitiveRandomAttr==节点设置一个随机0.25-0.75的sca属性控制缩放，创建==PrimitiveGetSize==节点得到点的数量进行循环。

![](/media/202206/instancegrass02_1654854715.png)

3.通过==BeginFor==和==EndForEach==节点创建循环，循环内部先通过==MakePrimitive==创建一个prim，并且通过==TransformPrimitive==确定每次循环产生不同的位置大小和旋转，将最后的`Matrix`输出到==EndForEach==。

![](/media/202206/instancegrass03_1655096612.png)

4.创建==MakeInstancing==节点，`amount`连接==PrimitiveGetSize==，`modelMatrices`连接==EndForEach==，创建==SetInstancing==,`Prim`连接读取`biggrass.obj`的==ReadObjPrim==节点。`inst`连接==MakeInstancing==的`inst`.这样我们第一种类型的草就批量的产生了。

![](/media/202206/instancegrass04_1655098232.png)

## 草地材质

1.同样的，创建一个新的材质节点，并且导入`bigrass_4K_`相关贴图文件，其中`Albedo`连接`basecolor`,`Roughness`连接`Roughness`,`Ao`连接`ao`,`Opacity`反转后连接`opacity`,`Translucency`连接`sssColor`。另外需要创建一个==numericVec3==节点，输入`0.2,0.4,0.0`连接给`sssParam`.

![](/media/202206/instancegrass05_1655099950.png)

2.在`Display`-`Setlight`命令下创建分别创建两个灯光，调整不同的角度和亮度，得到准确的光影效果。

![](/media/202206/instancegrass06_1655100284.png)

3.将==PrimitiveScatter==及以后的所有节点间单独复制一份，调整撒点的数量为`200`,置不同的`seed`,sca属性设置`0.75-2.0`.instance模型读取`heightgrass.obj`,修改它的贴图路径，并且将`basecolor`通过节点==ShaderBinaryMath==与一个`1.0,0.6,0.1`的==NumericVec3==相乘，就可以将这部分植物渲染为黄色。

![](/media/202206/instancegrass07_1655101442.png)

4.用同样的方法，将`smallgrass.obj`导入。

![](/media/202206/instancegrass08_1655102221.png)

## 石块分布

1.再次复制节点流。分别将`stone1.obj`和`stone2.obj`导入。

![](/media/202206/instancegrass09_1655106699.png)

## 其他设置

1.将`display`菜单下面`Show Grid`关闭，并且点击`Background color`设置一个接近天空的颜色。

![](/media/202206/instancegrass10_1655111404.png)

2.在`Record`菜单下点击`ASSsample`输入64k可以整体提高画面的清晰度，并且点击`screenshot`命令将当前视图导出为图片。

![](/media/202206/instancegrass11_1655112411.png)

3.将导出的png图片导入到相关的合成软件，并且将我们准备的cloud文件夹内的云朵贴图放入天空，一个完整的草地效果图就完成了。

![](/media/202206/instancegrass12_1655113371.png)
