PrimitiveFaceToEdges（多边形线框提取）

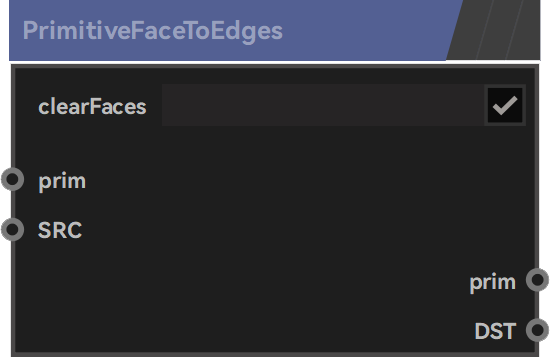

## **节点作用** 将多边形物体的线框进行提取。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | clearFaces | 判断是否清除多边形物体的面。勾选表示清除多边形物体的面，不勾选则表示只保留多边形的线框。 | | prim | 输入需要进行线框提取的多边形。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出提取完线框的模型。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年6月27日 17:25
