PrimitiveGetAttrValue（顶点属性值获取）

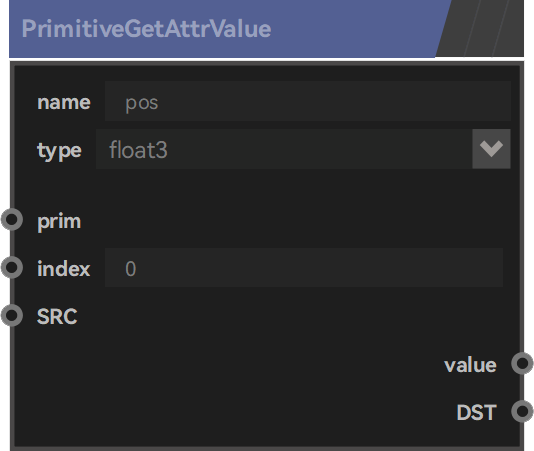

## **节点作用** 该节点可以将多边形物体顶点上的属性数值进行获取。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（5个）** | 端口名称 | 端口用途 | | --- | --- | | name | 指定需要多边形物体的属性名称。 | | type | 指定属性的数据类型。 | | prim | 指定多边形物体。 | | index | 指定多边形物体上的顶点编号。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | value | 输出顶点上数据信息。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** | <center>节点连接方式<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202207/02_1657088001.png" title="节点连接方式" width="650" /></center> | <center class="half"><img src="/media/202207/03_1657088019.png" width="1050"/></center> |
