PrimitivceLineDistance（最短距离运算）

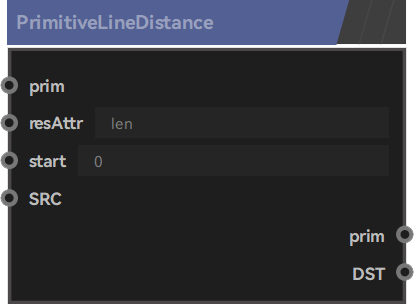

## **节点作用** 该节点可以计算多边形物体上的指定顶点距离多边形其他顶点的最短距离数值。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（4个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 指定需要计算顶点距离的多边形物体。 | | resAttr | 指定多边形顶点距离长度存储的属性 | | start | 指定计算多边形物体顶点距离的初始顶点序号 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出带有距离数据属性的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** **·**使用该节点时，需要先使用==PrimitiveWireframe==节点将多边形物体的线框进行提取，再进行多边形物体顶点之间最短距离的运算。因为==PrimitiveLineDistance==节点在计算多边形顶点之间最短距离的时候，是沿着多边形物体的拓扑结构线进行游走、计算的，游走计算距离的时候是无法在多边形的面上进行游走的。  **·**可以通过热力图的方式将计算得到的距离数据通过颜色更加明显地显现出来。（因ZENO2.0的MakeHeatmap节点还在修复中，所以这里暂时使用ZENO1.0来进行演示。） | <center>节点连接方式<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202207/01_1657508594.png" width="1050" /></center> | <center class="half"><img src="/media/202207/02_1657508304.png" width="650"/></center> |
qianxu
2022年7月11日 11:04
