mpmstep（mpm解算）

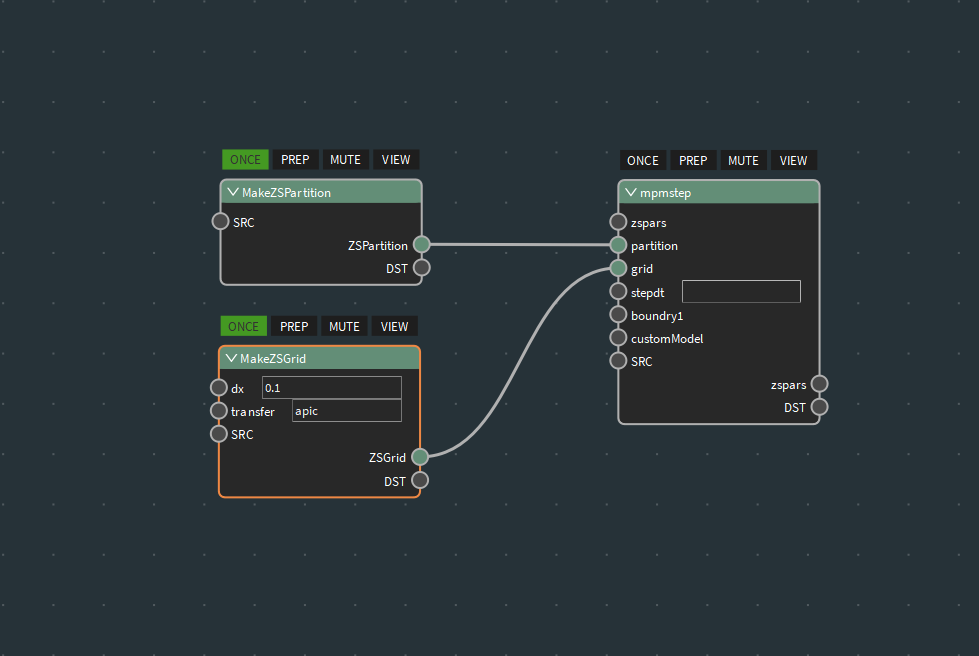

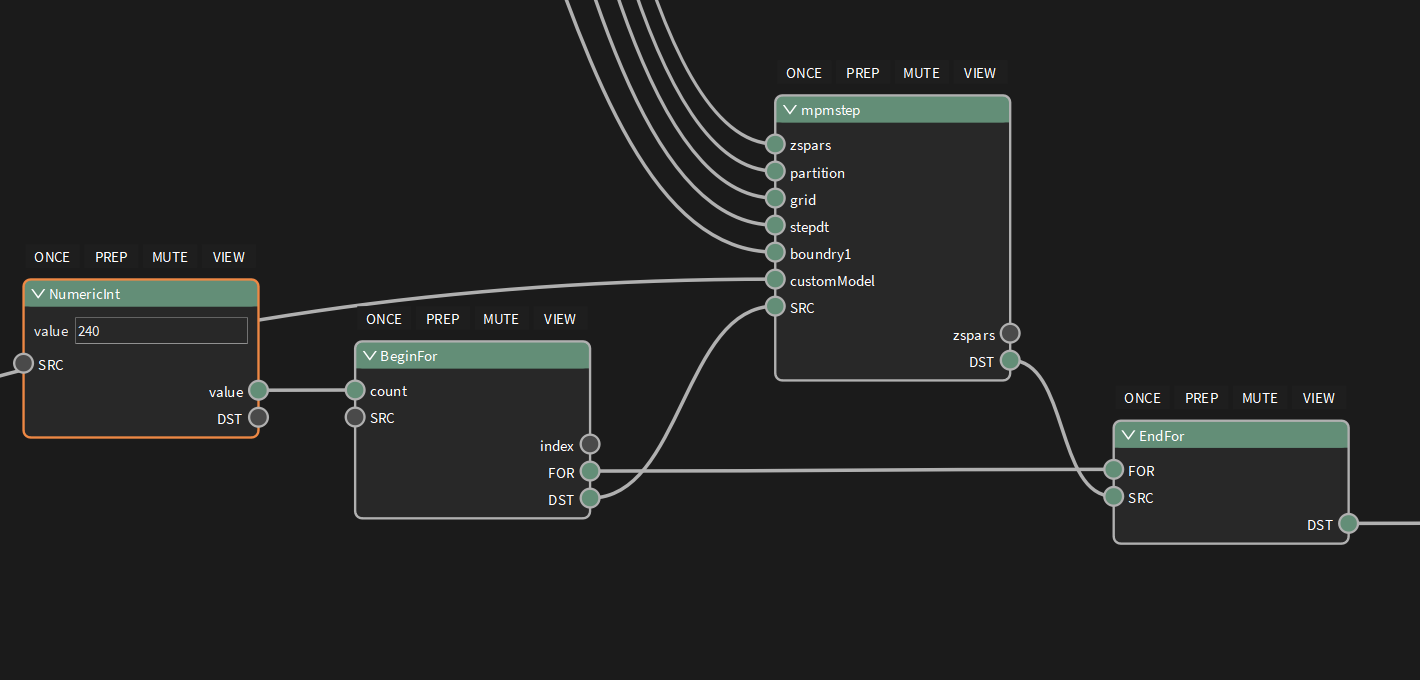

## 节点作用 对布料进行mpm解算。 ## 节点样式 _1659320941.png) ## 端口用途 #### Input【节点输入端口】 | 端口名称 | 端口用途 | | --- | --- | | zspars | 输入待解算的ZSParticle物体 | | partition | 空间哈希，记录空间中哪些位置有值 | | grid | 网格，存储空间中的值，但本身不具有位置信息 | | stepdt | 子步长，值越大，每次解算的时间跨度越大 | | boundary | 为布料指定碰撞体。 | | customModel | 自定义布料受力，例如风力等 | | SRC | 影响解算先后顺序的端口，另一个节点A与该端口连接表示在执行本节点运算前先执行节点A | #### Output【节点输出端口】 | 端口名称 | 端口用途 | | --- | --- | | zspars | 解算完成的ZSParticle物体 | | DST | 影响解算先后顺序的端口，另一个节点A与该端口相连表示在本节点运算后执行节点A | ## 注意事项 1.请以==MakeZSPartition==节点的`ZSPartition`端口作为`partition`的输入。 请以==MakeZSGrid==节点的`ZSGrid`端口作为`grid`的输入。 如下图  2.==mpmstep==节点只是对布料进行单次解算，为了提高计算精度，应在节点外部嵌套for循环，并指定循环次数，次数越多，计算精度越高。如下图。
