PrimitiveCalcCentroid(获取多边形重心、体积、面积等数据)

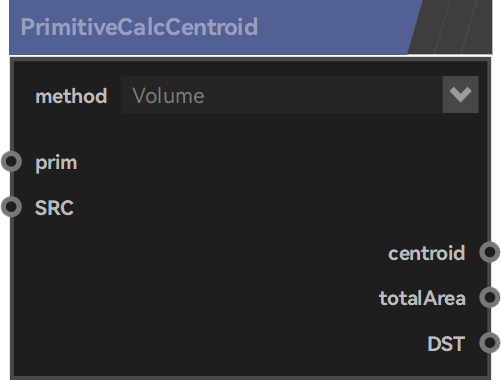

## **节点作用** ·该节点可以根据多边形物体的体积、面积、顶点去计算模型的重心。(从centroid输出口获取) ·该节点可以获取多边形物体的总体积、总面积、顶点总数数据。(从totalArea输出口获取) ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | method | 选择重心计算的方式。Volume为按照体积进行计算；Area为按照面积进行计算；Vertex为按照顶点进行计算。 | | prim | 指定需要计算的多边形物体。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | centroid | 输出计算得出的重心坐标。(三维浮点型数据) | | totalArea | 这里输出的数据会根据method选择的计算方式从而进行变化。当method为`Volume`时，输出的是多边形物体的`总体积`；当method为`area`时，输出的是多边形物体的`总面积`；当method为`vertex`时，输出的是多边形物体的`顶点总数`。(浮点型数据) | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
