WBPrimBend（多边形弯曲）

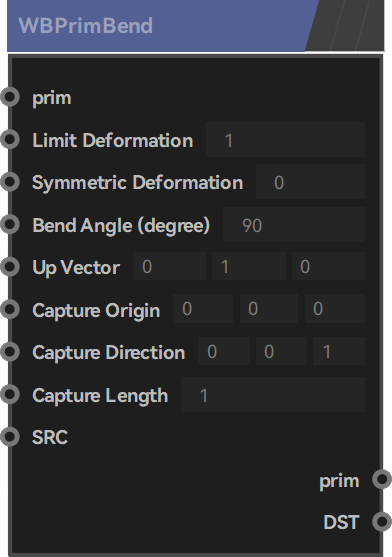

## **节点作用** 该节点可以在模型周围定义捕获区域，并将变形应用于捕获区域内的几何体。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（9个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 指定需要进行弯曲变形的多边形物体。 | | Limit Deformation | 将变形限制在捕获区域。数值1为启用限制，数值0位关闭限制。启用限制后，变形仅发生在捕获区域内。关闭限制后，将变形从捕获区域的末端延伸到模型的末端。 | | Symmetric Deformation | 沿捕获原点在向前和向后方向上对称地应用弯曲。 | | Bend Angle(degree) | 角度制，以度为单位设置弯曲的角度。此处的数值不能出现负数，当数值大于某个特定的数值后，便可以实现多次弯曲的效果。 | | Up Vector | 设置需要使用的up向上向量。 | | Capture Origin | 设置变形捕获区的原点坐标。默认在（0,0,0）点。 | | Capture Direc | 获取平面的法线，以及从源指向目标捕获平面的方向。 | | Capture Length | 控制接收部分变换的空间区域。长度不得为零。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出变形后的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年7月19日 16:37
