OSDPrimSubdiv(多边形细分)

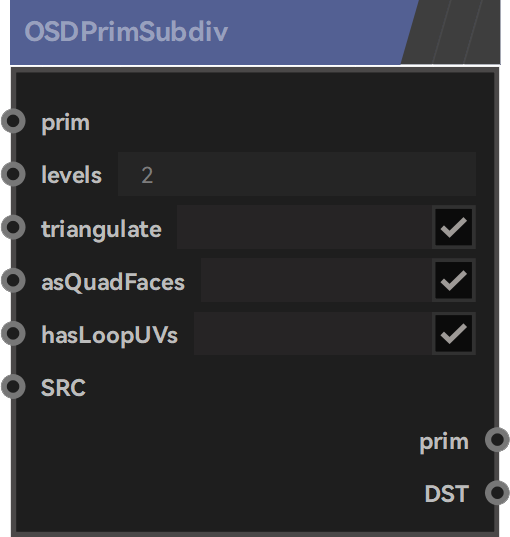

## **节点作用** 该节点可以对多边形物体进行细分操作。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（6个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 指定需要细分的多边形物体。 | | levels | 输入需要进行细分的等级。 | | triangulate | 三角面化。(废弃) | | asQuadFaces | 作为四边面（废弃）| | hasLoopUVs | 集成原先物体的UV信息。(废弃) | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出细分后的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年7月20日 16:13
