PrimitiveBoundingBox(最近、最远距离获取)

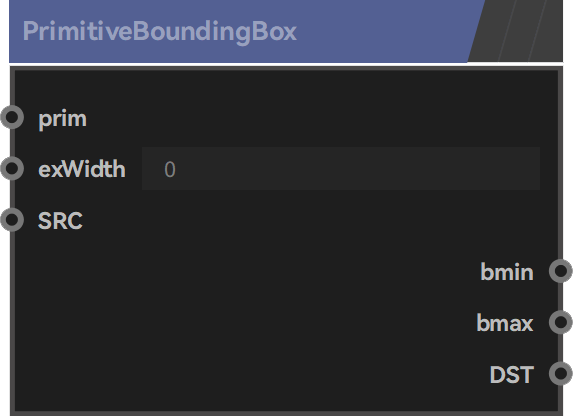

## **节点作用** 将多边形设定边缘框，获取边缘框顶点距离原点的最近坐标以及最远坐标。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输入需要计算边缘距离数值的多边形物体 | | exWidth | 偏移变量，可以使得多边形物体的最近、最远坐标，按照其距离原点的方向，进一步地进行偏移exWidth数值距离。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | bmin | 输出边缘框在X轴、Y轴、Z轴方向上距离原点距离的最小坐标值。 | | bmax | 输出边缘框在X轴、Y轴、Z轴方向上距离原点距离的最大坐标值。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年7月21日 17:34
