VisVec3Attribute(三维属性可视化)

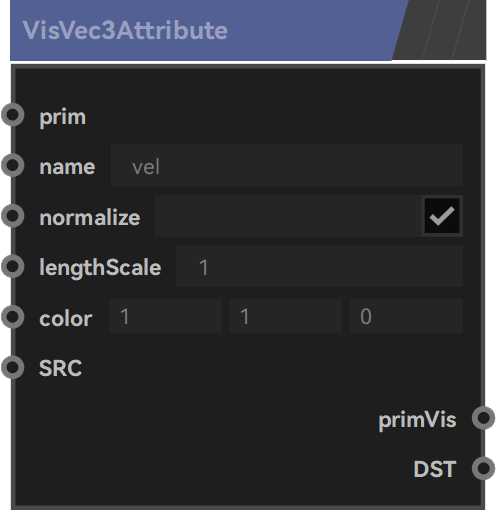

## **节点作用** 该节点可以将多边形物体上的vec3属性利用线段可视化的显现出来。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（6个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 指定多边形物体 | | name | 指定多边形物体上的属性名称，基于该属性去产生线段。 | | normalize | 勾选则将生成的线段进行归一化处理，使得每一条线段的长度统一。不勾选则不进行归一化处理，线段的长度会与三维属性的大小相关联。 | | lengthScale | 控制生成的线段长度倍增，数值越大，生成线段的长度也就越长。 | | color | 控制生成线段的颜色。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | primVis | 输出生成的可视化线段。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** **·**使用==VisVec3Attribute==节点对多边形物体上的顶点法线进行可视化。 | <center>节点连接方式<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202207/02_1658822048.png" width="550" /></center> | <center class="half"><img src="/media/202207/03_1658822062.png" width="1000"/></center> |
qianxu
2022年9月15日 13:00
