PrimitiveFilterByAttr(属性数值过滤）

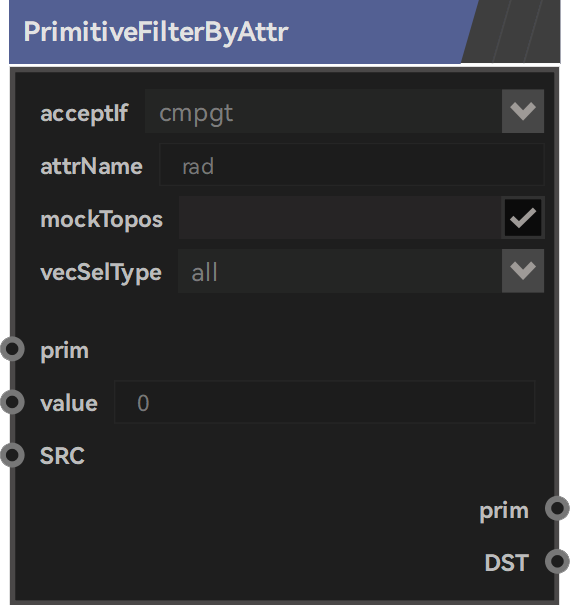

## **节点作用** 该节点可以对符合条件的多边形顶点进行过滤显示。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（7个）** | 端口名称 | 端口用途 | | --- | --- | | acceptlf | 指定过滤运算方式。[cmpgt_t,>] [cmplt_t,<] [cmpge_t,>=] [cmpeq_t,==] [cmpne_t,!=] | | attrName | 指定需要根据多边形物体上的哪一个属性数值进行过滤显示。 | | mockToppos | | | vecSelType | anytrue、alltrue | | prim | 指定需要根据属性数值进行过滤的多边形物体。 | | value | 指定属性数值的比较数值。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出输入端口连入的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
