UpdateCurveControlPoint(更新曲线控制点)

## **节点作用**

该节点可以对曲线上的控制点、控制手柄进行操作与更新。

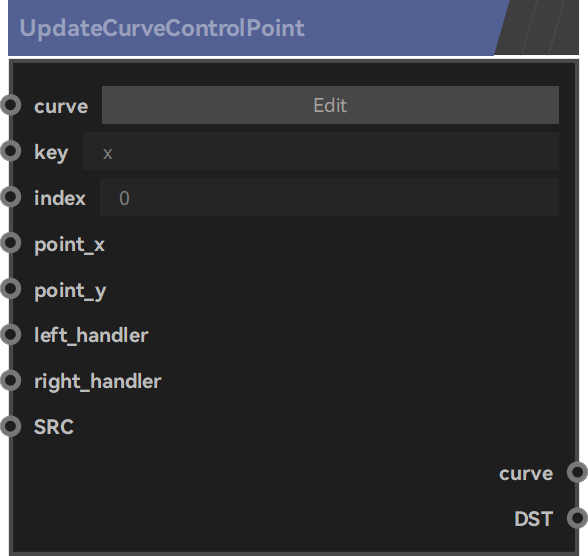

## **节点样式**

![](/media/202207/07_1659082498.png)

## **端口用途**

**Input【节点输入端口】（8个）**

| 端口名称 | 端口用途 |
| --- | --- |
| curve | 指定需要更新控制点数据的Curve曲线。 |
| key | key值默认为x，不允许进行修改。 |
| index | 指定需要操作、更新的是曲线上的哪个控制点 |
| point_x | <从GetCurveControlPoint进行数据读取>写入曲线控制点在x轴的位置信息。 |
| point_y | <从GetCurveControlPoint进行数据读取>写入曲线控制点在y轴的位置信息。 |
| left_handler | <从GetCurveControlPoint进行数据读取>写入曲线控制点左控制手柄的信息。 |
| right_handler | <从GetCurveControlPoint进行数据读取>写入曲线控制点右控制手柄的信息。 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| curve | 输出更新完曲线点数据的曲线。 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |

## **特征描述**

**·**通过==GetCurveControlPoint==节点+==UpdateCurveControlPoint==节点获取到曲线上的控制点，并在外部调整曲线控制点的位置。

<1>通过`EvalCurveOnPrimAttr`节点将线段的形状变为曲线的样式。

| <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- |
|  <center><img src="/media/202208/01_1659330885.png"  width="900" /></center>  | <center class="half"><img src="/media/202208/02_1659330906.png" width="1400"/></center>

<2>通过`GetCurveControlPoint`节点+`UpdateCurveControlPoint`节点更新线段的形状样式。

| <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- |
|  <center><img src="/media/202208/05_1659332807.png"  width="1250" /></center>  | <center class="half"><img src="/media/202208/01_1659332830.gif" width="1000"/></center>

## **相关文件**

[【附件】UpdateCurveControlPoint(更新曲线控制点).zip](/media/attachment/2023/02/UpdateCurveControlPoint%E6%9B%B4%E6%96%B0%E6%9B%B2%E7%BA%BF%E6%8E%A7%E5%88%B6%E7%82%B9.zip)

## **相关节点**

[MakeCurve(创建曲线)](http://doc.zenustech.com/project-5/doc-195/ "MakeCurve")

[GetCurveControlPoint(获取曲线控制点)](http://doc.zenustech.com/project-5/doc-196/ "GetCurveControlPoint")
