ApplyWindImpluseOnZSGrid（应用风力）

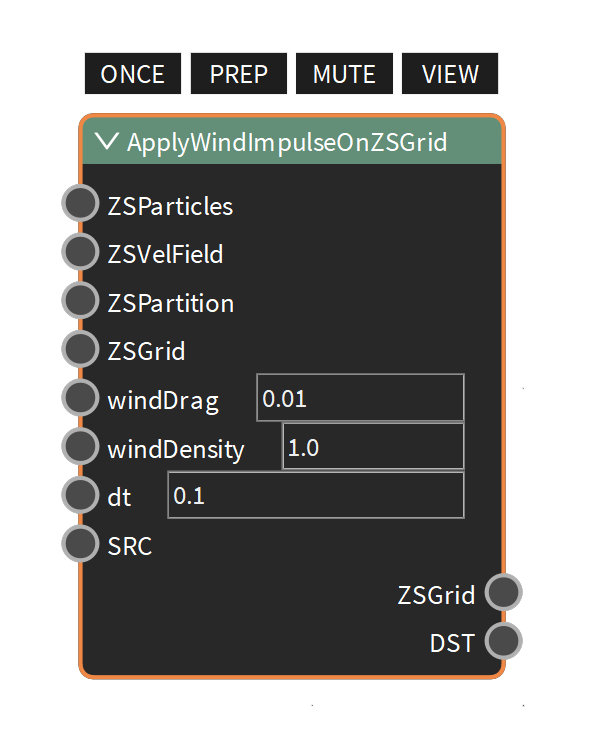

## 节点作用 对布料进行风力计算 ## 节点样式  ## 端口用途 #### Input【节点输入端口】 | 端口名称 | 端口用途 | | --- | --- | | ZSParticles | 输入待计算的ZSParticle物体 | | ZSVelField | 风力方向以及大小（需要先转化成ZSLevelSet数据） | | ZSPartition | 输入ZSPartition数据 | | ZSGrid | 输入ZSGrid数据 | | windDrag | 风速相对于面片速度的切向分量的拉力 | | windDensity | 风速相对于面片速度的垂直分量的推力 | | dt | 子步长，值越小解算越精细 | | SRC | 影响解算先后顺序的端口，另一个节点A与该端口连接表示在执行本节点运算前先执行节点A | #### Output【节点输出端口】 | 端口名称 | 端口用途 | | --- | --- | | ZSGrid | 计算完风力后的ZSGrid数据 | | DST | 影响解算先后顺序的端口，另一个节点A与该端口相连表示在本节点运算后执行节点A |
chenzeqin
2022年8月1日 15:41
