PrimLineGenerateONB(线段方向属性)

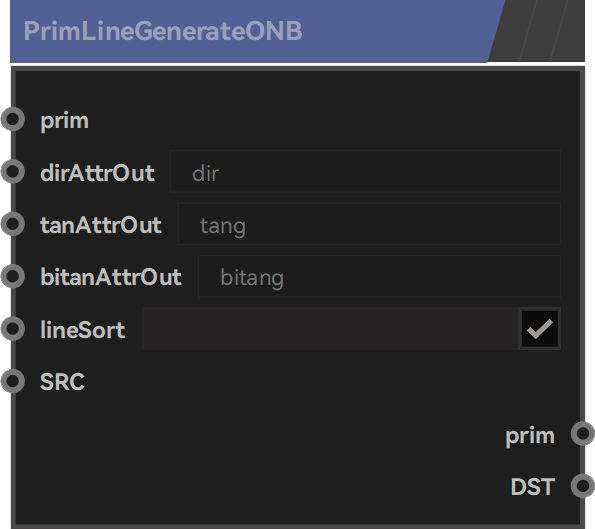

## **节点作用** ·该节点可以获取线段的dir(法线)、tang(切线)、bitang(副切线)方向，并将方向数据存储在线段的顶点属性上。 ·dir(法线)、tang(切线)、bitang(副切线)三者相互垂直。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（6个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 指定需要计算方向的线段。 | | dirAttrOut | dir:法线方向。指定dir方向数据存储的属性名称。 | | tanAttrOut | tan:切线方向。指定tan方向数据存储的属性名称。 | | bitanAttrOut | bitan:副切线方向。指定bitan方向数据存储的属性名称。 | | lineSort | 勾选则将对多边形上的顶点进行重新排序。不勾选则将保持原先的顶点序号。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出带有顶点方向属性的线段。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** ·一条线段上的dir、tang、bitang方向。 <img src="/media/202208/000_1661939924.jpg" width="800" /> ## **相关节点** [PrimDuplicate](http://doc.zenustech.com/project-5/doc-170/ "PrimDuplicate")
qianxu
2023年3月7日 20:13
