PrimDuplicateConnLines(线段顶点复制)

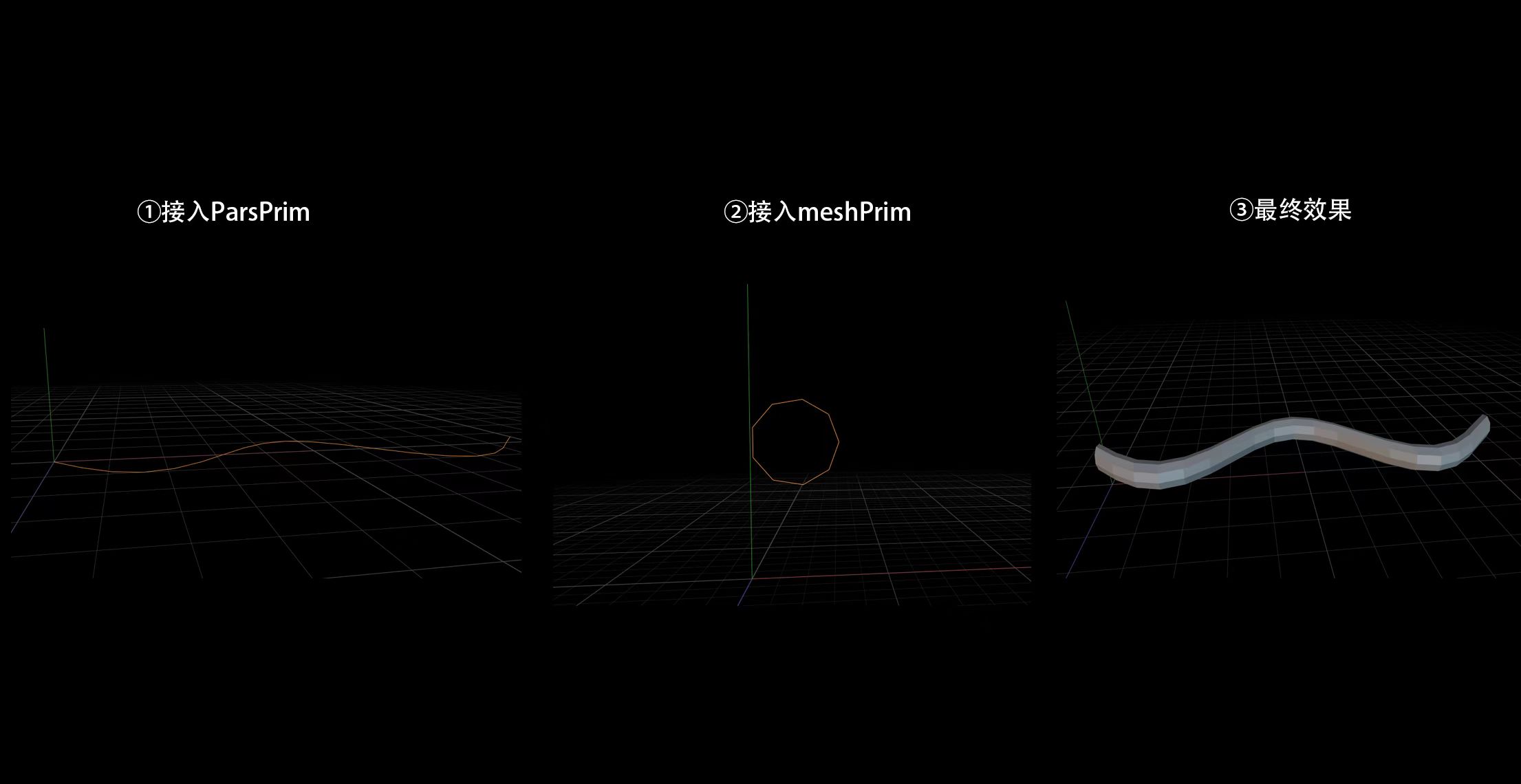

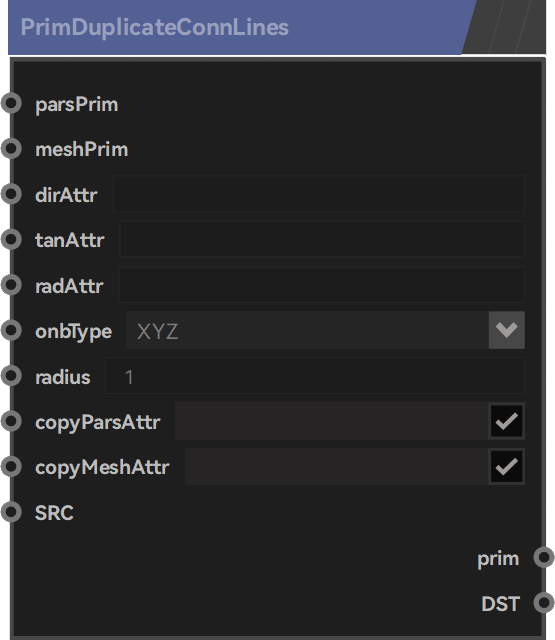

## **节点作用** 该节点可以将meshPrim端口传入的线段多边形物体复制到parsPrim线段物体的顶点位置上，并将复制出来的线段连接成面，形成新的多边形物体。  ## **节点样式**  ## **端口用途** **Input【节点输入端口】（10个）** | 端口名称 | 端口用途 | | --- | --- | | parsPrim | 指定目标多边形物体。 | | meshPrim | 指定需要复制的多边形线段。 | | dirAttr | 指定复制后多边形线段物体的Z轴朝向。 | | tanAttr | 指定复制后多边形线段物体的Y轴朝向。 | | radAttr | 指定复制后多边形线段物体的大小缩放属性。 | | onbType | 选择复制后线段物体X轴朝向、Y轴朝向、Z轴朝向的数据映射。 | | radius | 对复制出来的meshPrim线段物体进行进一步地缩放控制。 | | copyParsAttr | 勾选则将parsPrim物体上的属性拷贝到新生成的多边形物体上。 | | copyMeshAttr | 勾选则将meshPrim物体上的属性拷贝到新生成的多边形物体上。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出复制后的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年9月6日 13:27
