*PrimitiveBooleanOp(多边形布尔节点)

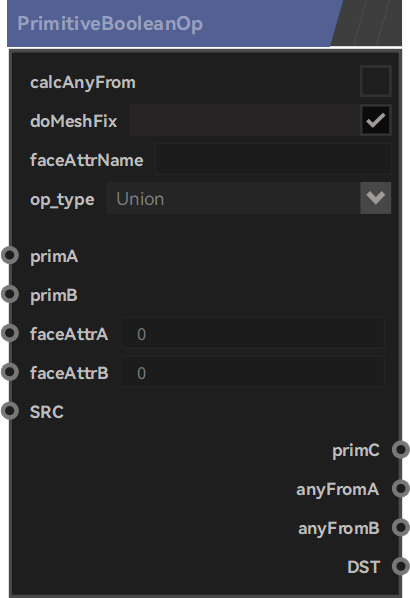

## **节点作用** 该节点可以将传入的两个多边形物体执行布尔操作。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（9个）** | 端口名称 | 端口用途 | | --- | --- | | clacAnyFrom | 指定目标多边形物体。 | | doMeshFix | 指定多边形上需要标记的属性名称。 | | faceAttrName | 指定需要标记的属性注释。 | | op_type | 选择布尔的运行方式。`Union`:并集。`Intersect`：交集。`Minus`:返回primA-primB。 `RevMinus`:返回primB-primA。`XOR`:返回primA+primB。 | | primA | 指定需要需要布尔的多边形物体A。 | | primB | 指定需要需要布尔的多边形物体B。 | | faceAttA | 指定新生成的属性名称。 | | faceAttB | 指定新生成的属性名称。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | primC | 输出带有标记完成后属性的多边形物体。 | | anyFromA | 输出带有标记完成后属性的多边形物体。 | | anyFromB | 输出带有标记完成后属性的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
