VisPrimAttrValue(属性数值可视化)

## **节点作用**

该节点可以将多边形上的Vertex顶点属性的数值按照模型的方式在View视窗进行显示。

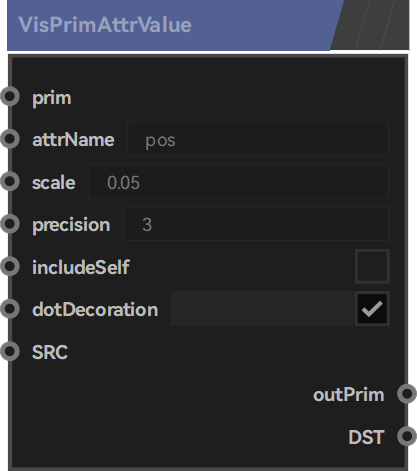

## **节点样式**

![](/media/202209/01_1663219213.png)

## **端口用途**

**Input【节点输入端口】（7个）**

| 端口名称 | 端口用途 |
| --- | --- |
| prim | 指定需要观察属性数值的多边形物体。 |
| attrName | 指定多边形上的属性名称。 |
| scale | 指定显示属性数值的模型大小。 |
| presicion | 精确位数。 |
| includeSelf | 判断在显示属性数值的同时，是否将多边形物体同样地进行显示。勾选进行显示，不勾选不进行显示。 |
| dotDecoration | 判断点装饰是否进行显示。勾选显示点装饰，不勾选不显示点装饰。 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| outPrim | 输出显示多边形属性的模型。 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |

## **特征描述**

·presicion精确位数详解。

| <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- |
|  <center><img src="/media/202209/02_1663222932.png"  width="800" /></center>  | <center class="half"><img src="/media/202209/003_1663222840.png" width="800"/></center>

·利用[PrimMarkIndex](http://doc.zenustech.com/project-5/doc-250/ "PrimMarkIndex")节点和VisPrimAttrValue节点对多边形物体的点序号进行显示。

| <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- |
|  <center><img src="/media/202209/002_1663223693.png"  width="800" /></center>  | <center class="half"><img src="/media/202209/0003_1663223955.png" width="800"/></center>
