PrimExtrude(挤出)

## **节点作用**

该节点可以对多边形物体执行挤出操作。

![](/media/202209/000_1663731908.png)

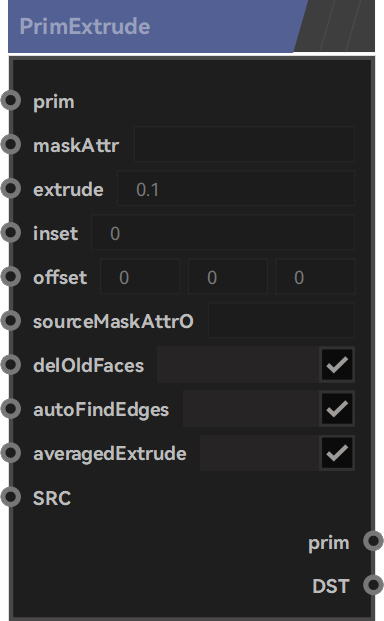

## **节点样式**

![](/media/202209/02_1663311691.png)

## **端口用途**

**Input【节点输入端口】（10个）**

| 端口名称 | 端口用途 |
| --- | --- |
| prim | 指指定需要执行挤出操作的多边形物体。 |
| maskAttr | 指定多边形哪些部分执行挤出操作(根源面)。填入多边形物体上顶点的属性名称，只有属性数值为1的顶点才会进行挤出。 |
| extrude | 指定挤出的距离。 |
| inset | 指定挤出后面片的偏移距离。正值向内收缩偏移，负值向外扩展偏移。 |
| offset | 偏移值。指定挤出后面片的偏移位置。 |
| sourceMaskAttrO | 指定属性名称。挤出面片的顶点在该属性中的数值为1，其余顶点属性的数值为0。方便与后续连续挤出操作。 |
| delOldFaces | 判断是否删除根源面。 |
| autoFindEdges | 判断挤出后是否自动查找边缘。 |
| averagedExtrude | 判断是否进行平均挤出。若挤出后的多边形物体无法按照法线方向进行挤出，可尝试取消勾选此选项。 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| prim | 输出生成的内部多边形物体。 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |

## **特征描述**

**·**`maskAttr`参数详解

| <center><center/> | <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- | --- |
| <center>**属性数值计算**<center/> | <center><img src="/media/202209/01_1663652353.png"  width="1400" /></center> | <center class="half"><img src="/media/202209/02_1663652395.png" width="500"/></center> |
| <center>**依据属性挤出**<center/> | <center><img src="/media/202209/03_1663653170.png"  width="900" /></center> | <center class="half"><img src="/media/202209/04_1663653582.png" width="1200"/></center> |

------------

**·**`inset`参数详解

| <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- |
|  <center><img src="/media/202209/05_1663655139.png"  width="850" /></center>  | <center class="half"><img src="/media/202209/06_1663655163.png" width="800"/></center> |

------------

**·**`maskAttr` + `sourceMaskAttrO`配合实现多次挤出。

| <center><center/> | <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- | --- |
| <center>**sourceMaskAttrO属性数值生成**<center/> | <center><img src="/media/202209/07_1663656952.png"  width="1400" /></center> | <center class="half"><img src="/media/202209/08_1663656988.png" width="500"/></center> |
| <center>**maskAttr依据属性挤出**<center/> | <center><img src="/media/202209/09_1663658063.png"  width="900" /></center> | <center class="half"><img src="/media/202209/10_1663658100.png" width="1200"/></center> |
