PrimAttrInterp（多边形属性差值运算）

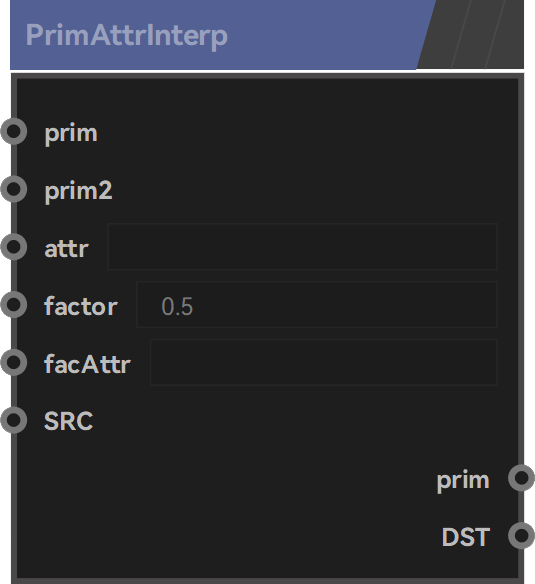

## **节点作用** **·**若不在attr中指定属性名称，该节点可以对prim、prim2上相同名称的属性数值都进行融合差值运算。 **·**若在attr中指定属性名称，该节点便只会对prim、prim2上指定的属性数据进行融合差值运算。 **·**进行运算的prim、prim2两个多边形物体最好拥有相同的顶点数量，否则会返回错误的运算结果。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（8个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 指定多边形物体A。 | | prim2 | 指定多边形物体B。 | | attr | 指定需要进行差值运算的属性名称。 | | factor | 变量系数指定。变量系数必须是float类型的数据。当factor的数值为1时，输出prim2的属性数值；当factor的数值为0时，输出prim1的属性数值；当factor的值在0~1之间时，输出的结果是属性数值的混合值。 | | facAttr | 指定多边形prim上的属性名称。当这里指定了属性名称，那么变量系数将由prim上的属性进行控制，factor数值失效。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出属性数值运算完成后的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
