PrimQuadsLotSubdivision（四边面切分）

## **节点作用**

·该节点可以对多边形的每一个四边面进行切分。

![](/media/202211/PrimQuadsLotSubdivision_render_1668500830.jpg)

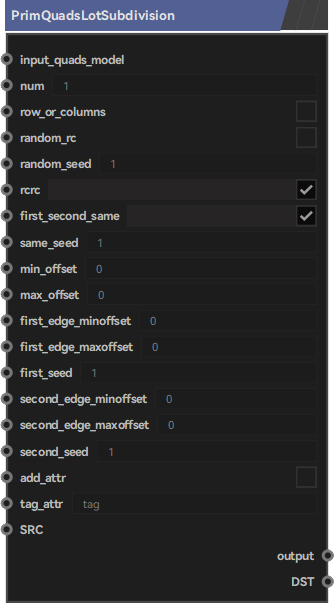

## **节点样式**

![](/media/202211/PrimQuadsLotSubdivision_1668490545.png)

## **端口用途**

**Input【节点输入端口】（19个）**

| 端口名称 | 端口用途 |
| --- | --- |
| input_quads_model | 指定需要进行切分的四边面物体。 |
| num | 指定切分的次数。 |
| row_or_columns(`切分方式`	) | 指定横切或者竖切。 |
| random_rc(`切分方式`) | 指定是否需要进行随机切分。 |
| random_seed | 指定随机切分的种子值，当random_seed的数值为-1时，每一次运行得到的随机切分效果都会有所不同。 |
| rcrc(`切分方式`) | 横切、竖切、横切、竖切......依次进行循环地切分。 |
| first_second_same | 判断切分四边面的起始点、终点是否相同。`勾选`：切分起始点、终点相同。`不勾选`：切分起始点、终点不相同。 |
| same_seed | **中线切分偏移种子值。**偏移值会在min_offset~maxoffset之间产生，不同的same_seed值产生不同的数值。当same_seed值为-1时，偏移值会完全地随机。最终切分 = 中线位置 + 偏移值。(first_second_same勾选时起作用。) |
| min_offset | `中线偏移最小值。`默认数值为0，数值钳制在[-0.999999~0.999999]。当minoffset的数值和maxoffset的数值都为0时，为中线切分。(first_second_same勾选时起作用。) |
| max_offset | `中线偏移最大值。`默认数值为0，数值钳制在[-0.999999~0.999999]。当minoffset的数值和maxoffset的数值都为0时，为中线切分。(first_second_same勾选时起作用。) |
| first_edge_minoffset | `切分起始点偏移最小值。`默认数值为0，数值钳制在[-0.999999~0.999999]。当first_edge_minoffset的数值和first_edge_maxoffset的数值都为0时，切分起始点为中点。(first_second_same不勾选时起作用。) |
| first_edge_maxoffset | `切分起始点偏移最大值。`默认数值为0，数值钳制在[-0.999999~0.999999]。当first_edge_minoffset的数值和first_edge_maxoffset的数值都为0时，切分起始点为中点。(first_second_same不勾选时起作用。) |
| first_seed | **切分起始点偏移种子值。**切分起始点偏移值会在first_edge_minoffset~first_edge_maxoffset之间产生，不同的first_seed值产生不同的数值。当first_seed值为-1时，起始点偏移值会完全地随机。最终切分起始点 = 中点位置 + 偏移值。(first_second_same不勾选时起作用。) |
| second_edge_minoffset | `切分结束点偏移最小值。`默认数值为0，数值钳制在[-0.999999~0.999999]。当minoffset的数值和maxoffset的数值都为0时，为中线切分。(first_second_same不勾选时起作用。)  |
| second_dege_maxoffset | `切分结束点偏移最大值。`默认数值为0，数值钳制在[-0.999999~0.999999]。当minoffset的数值和maxoffset的数值都为0时，为中线切分。(first_second_same不勾选时起作用。) |
| second_seed | **切分结束点偏移种子值。**切分结束点偏移值会在second_edge_minoffset~second_dege_maxoffset之间产生，不同的second_seed值产生不同的数值。当second_seed值为-1时，结束点偏移值会完全地随机。最终切分结束点 = 中点位置 + 偏移值。(first_second_same不勾选时起作用。) |
| add_attr | 判断是否需要进行顶点属性的添加。属性以4个顶点为一组，进行0、1、2......数值的添加。|
| tag_attr | 指定添加属性的名称。 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| prim | 输出切分完成的多边形物体。 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |

## **相关节点**

[PrimitiveClip](http://doc.zenustech.com/project-5/doc-54/ "PrimitiveClip")
