PrimSuperFormula（超级公式）

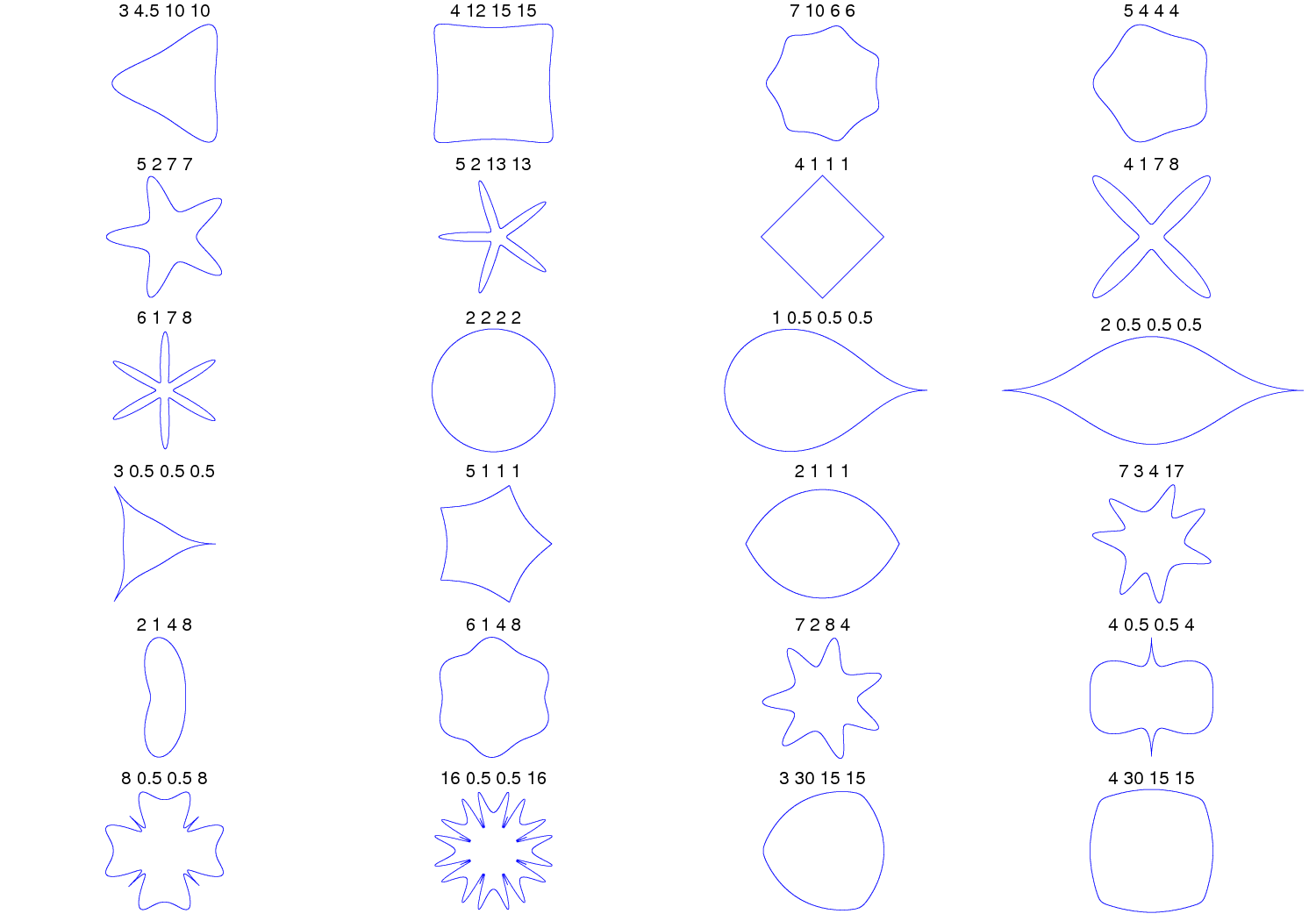

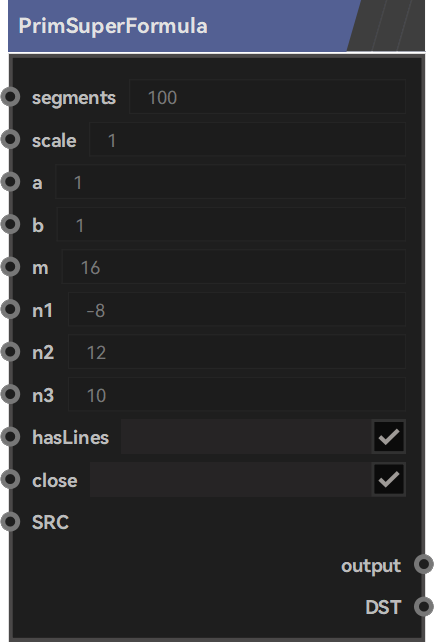

## **节点作用** 该节点可以根据不同的a、b、m、n1、n2、n3数值产生不同的形状。 | <center><img src="/media/202211/test_01_1668668999.png" width="550" /><center/> | <center><img src="/media/202211/test_02_1668669521.png" width="600"/><center/> | | --- | --- | ## **节点样式**  ## **端口用途** **Input【节点输入端口】（11个）** | 端口名称 | 端口用途 | | --- | --- | | segments | 指定生成形状顶点数量。 | | scale | 指定生成形状的大小。 | | a | 指定a的数值。 | | b | 指定b的数值。 | | m | 指定m的数值。 | | n1 | 指定n1的数值。 | | n2 | 指定n2的数值。 | | n3 | 指定n3的数值。 | | hasLines | 判断是否将生成的点连接为线段。 | | close | 判断生成的线段是否首尾闭合。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | output | 输出生成的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** **·**在以下示例中，每个图上方显示的值应为 m、n1、n2 和 n3。
qianxu
2023年2月13日 16:10
