ProjectAndNormalize(投射和归一化)

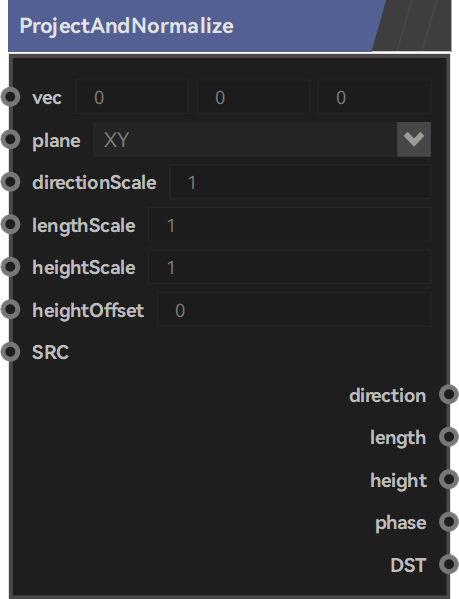

## **节点作用** 该节点可以获取vec向量和坐标轴平面运算得到的direction、length、height、phase数据。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（7个）** | 端口名称 | 端口用途 | | --- | --- | | vec | 指定vec3数据，轴向。 | | plane | 指定与vec3数据进行计算的两个平面轴向。 | | directionScale | direction数据的缩放因子。（乘法） | | lengthScale | length数据的缩放因子。（乘法） | | heightScale | height数据的缩放因子。（乘法） | | heightOffset | height数据的偏移系数。（加法） | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（5个）** | 端口名称 | 端口用途 | | --- | --- | | direction | direction = vec轴向在plane两个轴向组成平面上投影得到的向量。 | | length | 首先计算vec数据与plane两个轴向的点乘数据a、b,length = √(a)² + (b)²。 | | height | plane两个轴向对应的第三个轴向。（plane指定的是XY，第三个轴向就是Z。）height = vec点乘第三个轴向。 | | phase | 首先计算vec数据与plane两个轴向的点乘数据x、y，phase = atan2(y/x)。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年12月23日 15:39
