VDBRenormalizeSDF(修复SDF)

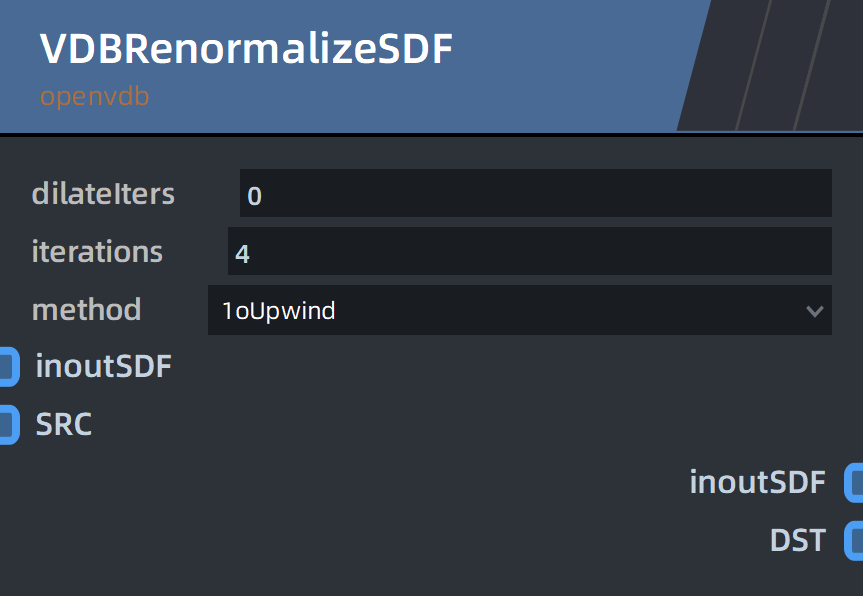

## **节点作用** 该节点可以修复存储在 VDB 体积微元中的SDF距离场。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（5个）** | 端口名称 | 端口用途 | | --- | --- | | *dilatelters | 指定膨胀数值。 | | iterations | 指定迭代次数，数值越大，计算越慢。 | | method | 指定每次迭代后平滑 SDF 的方法。 | | inoutSDF | 指定需要重新计算距离场的vdb数据。| | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | primPars | 输出转换完成后的多边形物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2023年4月12日 14:12
