PrimitiveAttrPicker(点、线、三角面选取器）

## **节点作用**

·该节点可以在view视口选取多边形物体的点、线、三角面，并将选取到的点、线、三角面序号填入到selected选取框中。
·为选中的点、线、三角面在Vertex属性面板中添加newAttr属性，选中的顶点属性数值为attrVal指定的数值，其余的顶点数值用0进行填充。

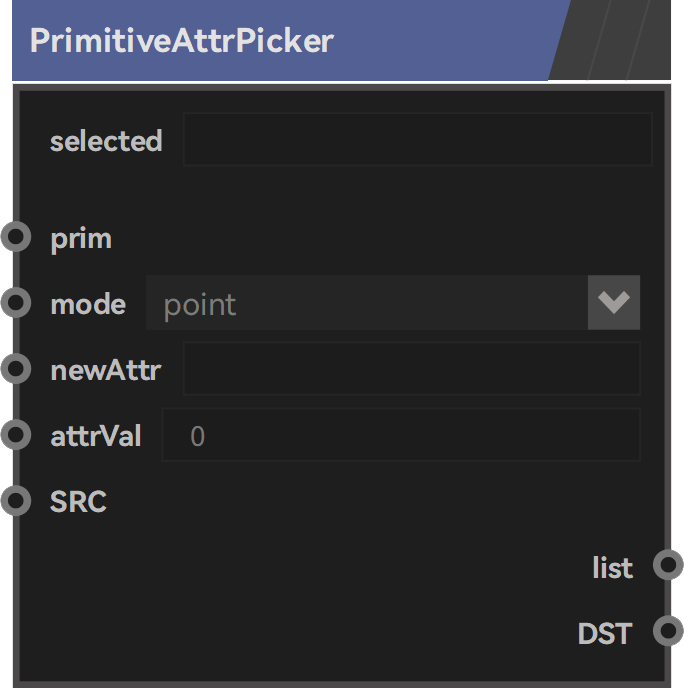

## **节点样式**

![](/media/202302/picker_01_1676018750.png)

## **端口用途**

**Input【节点输入端口】（6个）**

| 端口名称 | 端口用途 |
| --- | --- |
| selected | 选取框，选取到的多边形点、线、三角面序号会填入到此选项框中，序号与序号之间使用逗号进行分隔。 |
| prim | 指定需要选取点、线、三角面的多边形物体。 |
| mode | 指定选取模式。`point`:选取多边形的顶点。`line`:选取多边形的线。`triangle`:选取多边形的三角面。 |
| newAttr | 指定添加的顶点属性名称。 |
| attrVal | 指定选中点、线、三角面填充的数值。未选中的点、线、面使用数值0进行填充。 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| list | 输出选中点、线、三角面的list列表。 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |

## **特征描述**

**·**选取多边形物体的点、线、三角面。

| <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- |
|  <center>point</center>  | <center class="half"><img src="/media/202302/point_1676021473.gif" width="1200"/></center> |
|  <center>line</center>  | <center class="half"><img src="/media/202302/line_1676021649.gif" width="1200"/></center> |
|  <center>triangle</center>  | <center class="half"><img src="/media/202302/tri_1676021701.gif" width="1200"/></center> |

------------

**·**配合==PrimitiveFilterByAttr==节点获取选取到的点、线、三角面。

| <center>节点连接方式<center/> | <center>返回结果<center/> |
| --- | --- |
|  <center class="half"><img src="/media/202302/picker_02_1676022574.png" width="1000"/></center>  | <center class="half"><img src="/media/202302/picker_03_1676022629.png" width="600"/></center> |
|  <center class="half"><img src="/media/202302/picker_04_1676022732.png" width="1000"/></center>  | <center class="half"><img src="/media/202302/picker_05_1676022832.png" width="1200"/></center> |
|  <center class="half"><img src="/media/202302/picker_06_1676022868.png" width="1000"/></center>  | <center class="half"><img src="/media/202302/picker_07_1676022901.png" width="1200"/></center> |

## **相关节点**

[PrimitiveFilterByAttr(属性数值过滤)](http://doc.zenustech.com/project-5/doc-194/")
