VDBCreateLevelsetSphere(创建VDB球体)

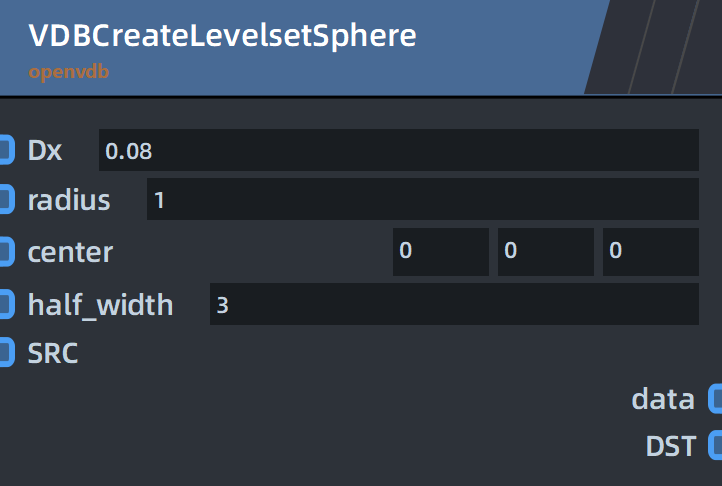

## **节点作用** 该节点可以创建VDB球体。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | Dx | 精度值。数值越小，精度越高。 | | radius | 指定生成的VDB球体的半径。 | | center | 指定VDB球体的中心坐标。 | | half_width | 指定在球体表面的多少距离产生采样点。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | data | 输出生成的vdb球体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **相关节点** [PrimitiveToSDF(多边形转SDF）](http://doc.zenustech.com/project-5/doc-67/)
qianxu
2023年3月1日 16:39
