ScalarFieldAnalyzer(标量分析场）

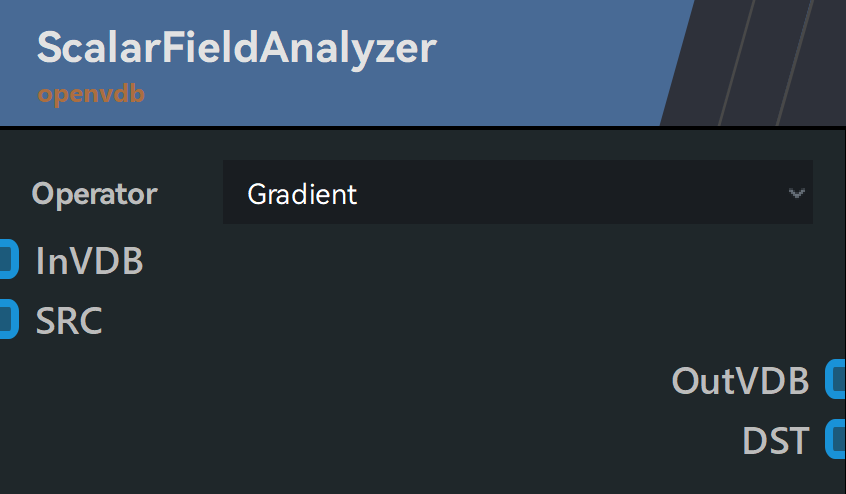

## **节点作用** 该节点可以对InVDB网格上数据的做一些基本的差分运算，把运算结果写在一个新的OutVDB网格上。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | Operator | 指定数据计算方式。 | | | Gradient（标量 → 矢量） ：计算VDB场的梯度力。梯度力：采样点增量的矢量。 | | | Curvature（标量 → 标量） ：曲率。标量场的平均曲率。 | | | Laplacian（标量 → 标量）：拉普拉斯算子。标量场的拉普拉斯算子。 | | | ClosestPoint（标量 → 矢量）：最近点。生成体素，其中包含由传入的有符号距离场定义的表面上最近点的位置。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | OutVDB | 输出新计算完成后的VDB网格。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
