Sparse Convolution noise

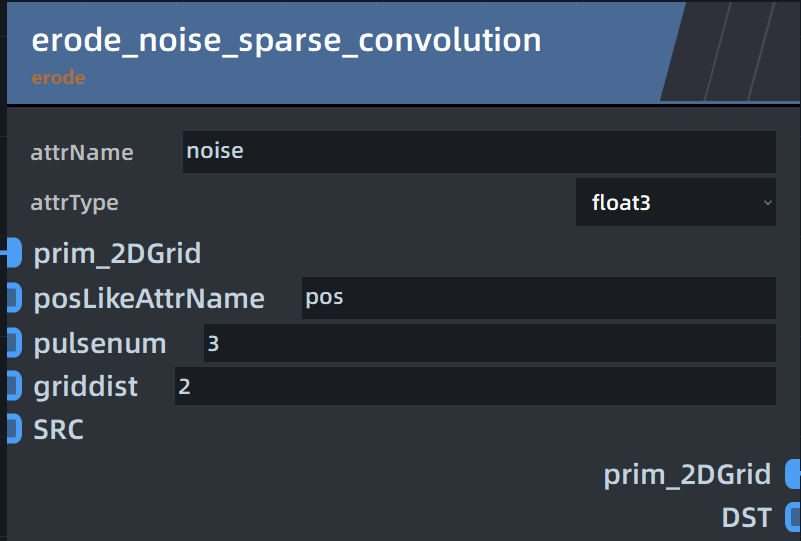

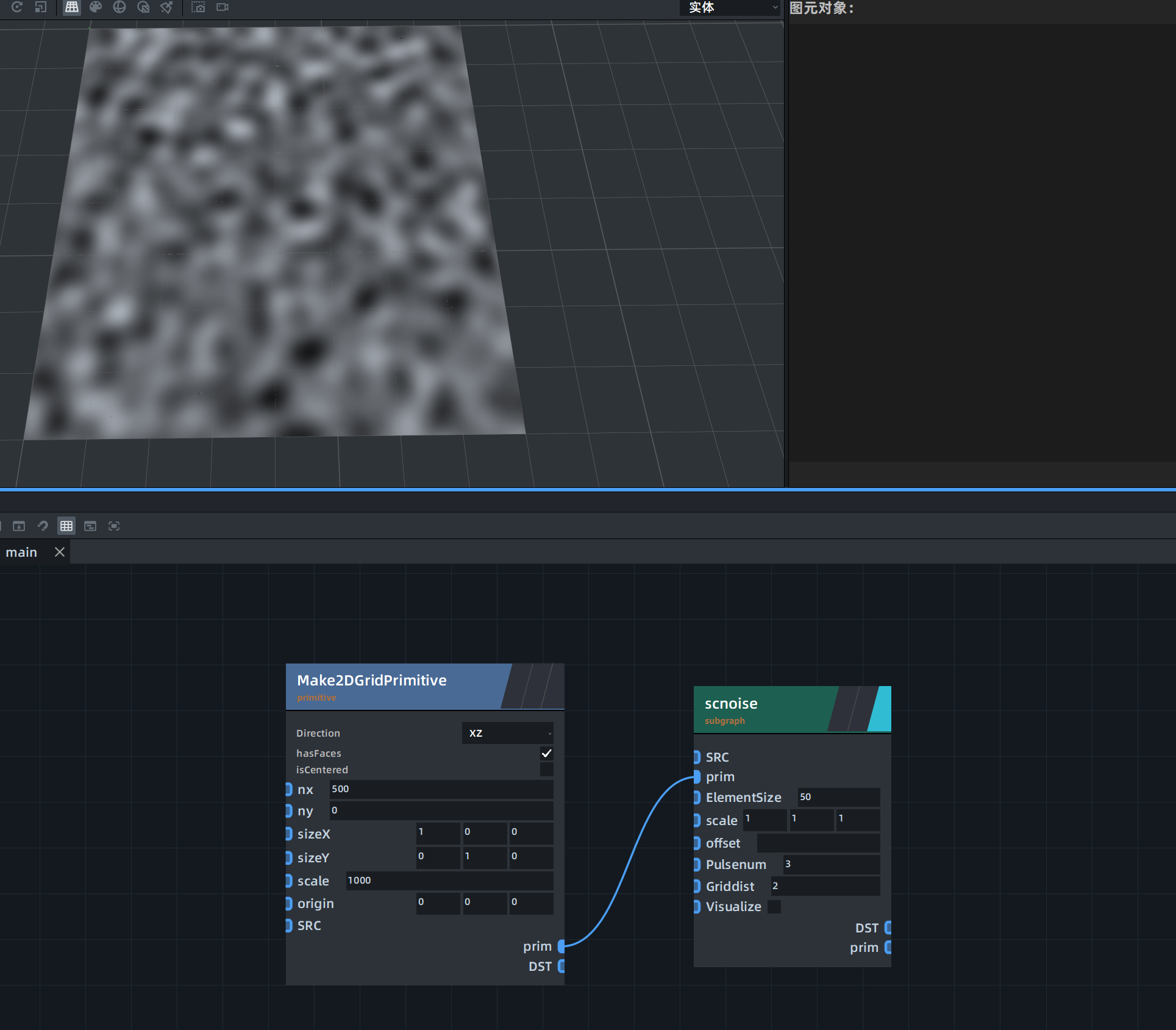

## **节点作用** ·该节点可以在指定属性上计算稀疏卷积噪声，并存为noise属性。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（7个）** | 端口名称 | 端口用途 | | --- | --- | | attrName | 计算出的噪声的属性名称 | | attrType | 噪声的属性类型 | | prim_2DGrid | 指定需要计算的Grid | | posLikeAttrName | 指定采样的属性，多是pos类型 | | pulsenum | 周围每个Cell内有多少个脉冲| | griddist | 和周围2x+1个cell进行卷积 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim_2DGrid | 输出计算后的Grid | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **封装子图**  **Input【节点输入端口】（8个）** | 端口名称 | 端口用途 | | --- | --- | | ElementSize | 计算噪声的元素大小 | | scale | 噪声的scale | | offse | 噪声的offset | | visualize? | 是否用向量可视化 | 路径：misc/graph.. ## **相关节点** [Gabornoise](http://doc.zenustech.com/project-5/doc-328/)
Qiheng
2023年3月8日 15:14
