HeightPattern(地形图案）（子图）

## **节点作用**

·便捷的给出不同的图案，以备后续的地形处理

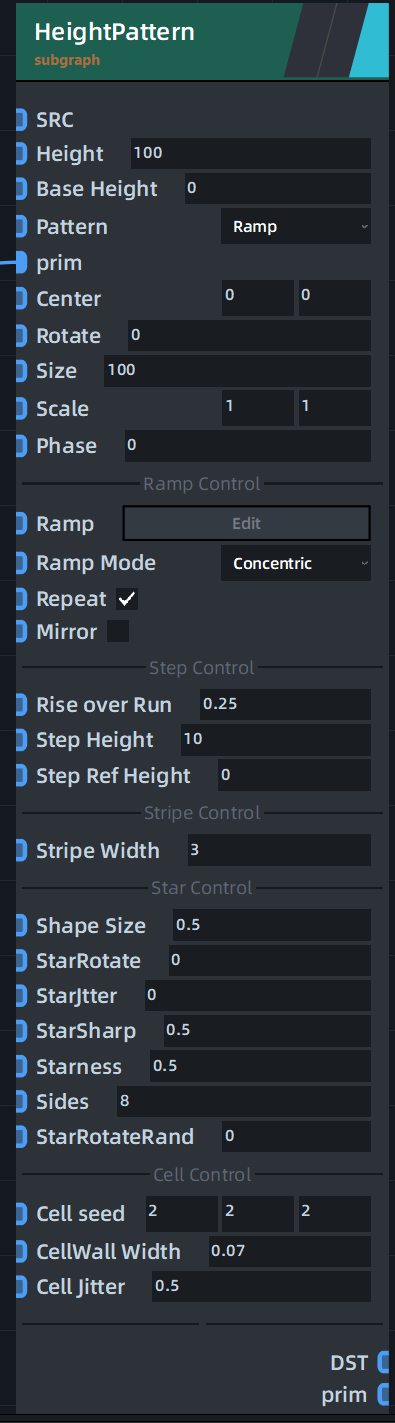

## **节点样式**

![](/media/202303/2023-03-08_172156_575214.png)
## **端口用途**

**Input【节点输入端口】**

| 端口名称 | 端口用途 |
| --- | --- |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |
| Height | 产生的造型的高度 |
| BaseHeight | 整体的高度 |
| Pattern | 选择产生不同的pattern |
| center | 造型的中心 |
| Rotate | 造型旋转的角度|
| phase | 造型偏移 |
| repeat | 是否多次ramp |
| mirror | 镜像 |
| Rise over run | Height和step distance的比例， 使用step height来设置step的实际大小 |
| step height | 每个step的高度 |
| Step Reference Height | step形状的竖直偏移 |
| Stripe Width | 控制条纹之间的间距宽度 |
| shape size | 每个单独star的大小 |
| star rotate | 旋转每个单独star |
| starsharp | 边缘尖锐程度 |
| starness | 像star的程度 |
| sides | 多少边 |
| star rotate rand | 随机旋转 |
| cell seed | cell的随机种子 |
| cell wall width | cell墙壁之间的宽度 |
| cell jitter | 不规则程度 |

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
| prim| 输出计算后的Grid |

## **相关节点**
子图路径：misc/graph..

[HF TERRACE](http://doc.zenustech.com/project-5/doc-330/)
