ShaderInputAttr(纹理坐标采样）

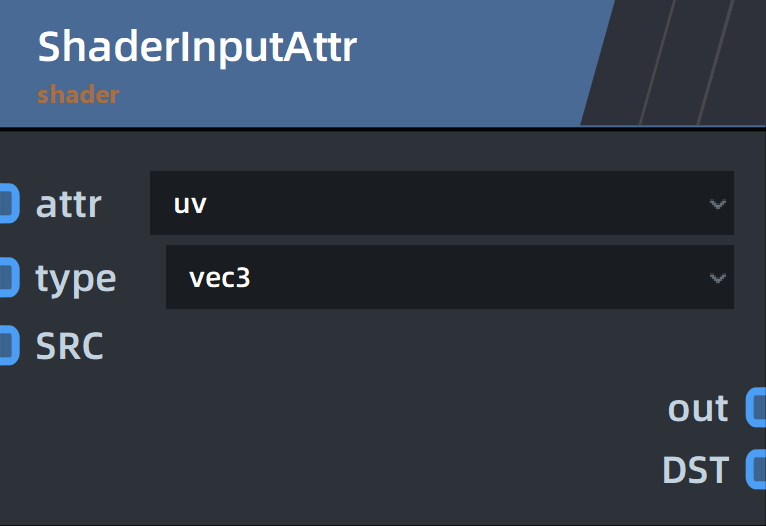

## **节点作用** 该节点可以根据多边形物体的顶点属性进行纹理坐标的采样。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | attr | 指定采样纹理坐标属性的名称。 | | | pos：位置属性。 | | | clr：颜色属性。 | | | nrm：法线属性。 | | | uv：UV属性。 | | | tang:切线属性。 | | | bitang：副切线属性。 | | | NoL(normal dot lightinputdirection)：正常点光源输入方向。 | | type | 指定属性数值的类型。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | out | 输出纹理采样坐标信息。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** **·**[材质贴图赋予](http://doc.zenustech.com/project-3/doc-249/ "材质贴图赋予") ## **相关节点** [ShaderTexture2D(贴图采样）](http://doc.zenustech.com/project-5/doc-334/)
qianxu
2023年3月15日 16:20
