ShaderBinaryMath(着色器二元运算）

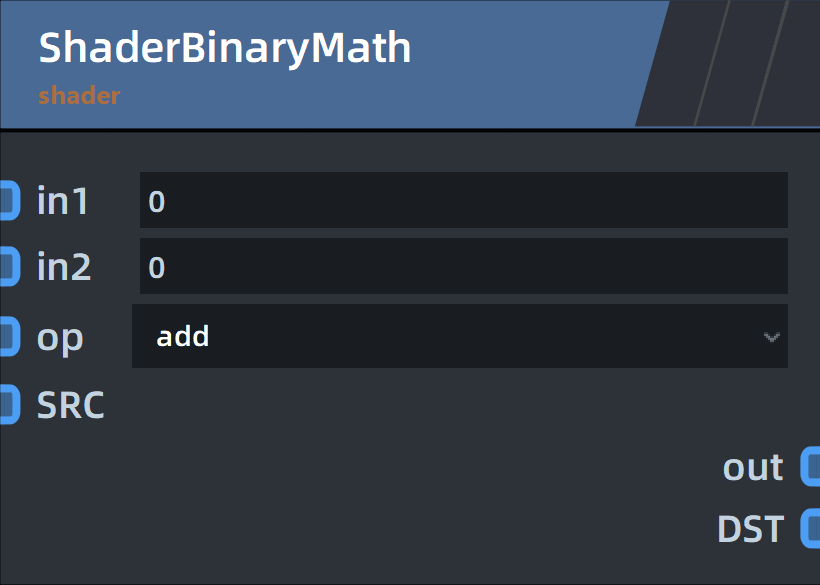

## **节点作用** ·该节点可以对Texture数据进行二元计算。 ·可以贴图和数值进行计算，也可以贴图和贴图进行运算。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（4个）** | 端口名称 | 端口用途 | | --- | --- | | in1 | 指定`ShaderTexture2D节点采样的贴图数据`或`float类型数值数据。` | | in2 | 指定`ShaderTexture2D节点采样的贴图数据`或`float类型数值数据。`| | op | 指定in1和in2数据运算的方式。 | | | add：加法运算。 | | | sub：减法运算。 | | | mul：乘法运算。 | | | div：除法运算。 | | | mod：取余运算。 | | | pow：幂运算。 | | | atn2：反正切运算。 | | | min：数据比较取最小值。 | | | min：数据比较取最小值。 | | | max：数据比较取最大值。 | | | dot：点乘运算。 | | | cross：叉乘运算。 | | | distance：求距离运算。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | shader | 输出运算完成后的纹理数据。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **相关节点** [ShaderUnaryMath(着色器一元运算）](http://doc.zenustech.com/project-5/doc-337/)
