GetVDBVoxelSize(体素大小获取)

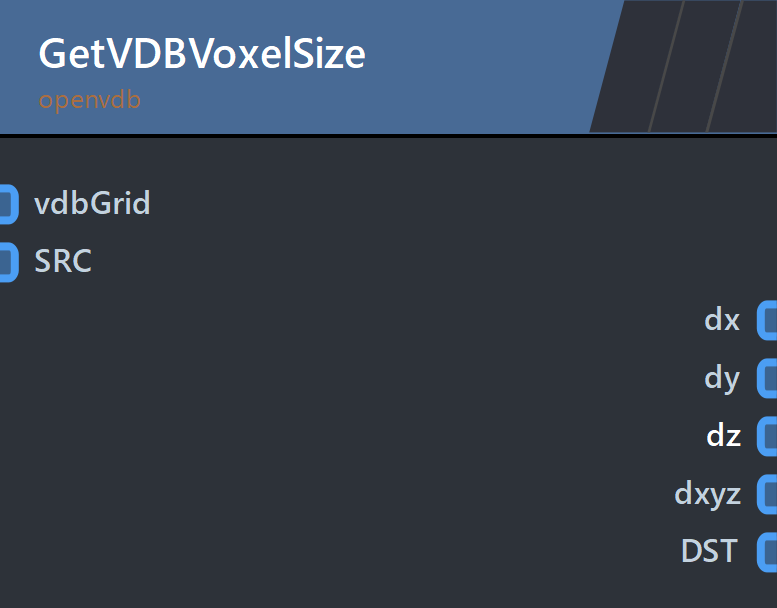

## **节点作用** 该节点可以获取VDB体素在x、y、z轴方向的大小。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | vdbGrid | 指定需要获取体素网格大小的vdb网格。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（5个）** | 端口名称 | 端口用途 | | --- | --- | | dx | 输出体素网格在x轴的大小数值。 | | dy | 输出体素网格在y轴的大小数值。 | | dz | 输出体素网格在z轴的大小数值。 | | dxyz | 输出体素网格在x、y、z轴的大小数值。(dx,dy,dz)。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **相关节点** [PrimitiveToSDF(多边形转SDF）](http://doc.zenustech.com/project-5/doc-67/)
qianxu
2023年4月23日 13:55
