VDBErodeSDF(侵蚀SDF)

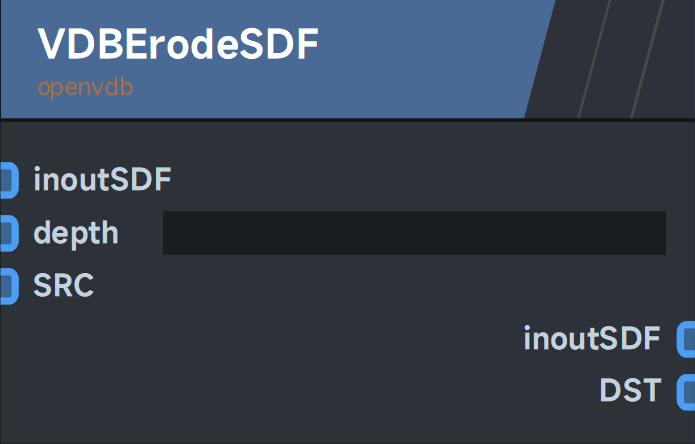

## **节点作用** 该节点可以将SDF零值表面进行侵蚀、推拉。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | inoutSDF | 指定需要进行侵蚀的SDF物体。 | | depth | 指定SDF的侵蚀深度数值。正值零值表面向内部进行侵蚀，负值零值表面向外部进行侵蚀。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | inoutSDF | 输出侵蚀完成的SDF物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** | <center>节点连接方式<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202306/2023-06-20_143158_425055.png" width="650" /></center> | <center class="half"><img src="/media/202306/2023-06-20_143716_949896.png" width="450"/></center> | | <center><img src="/media/202306/2023-06-20_143408_154639.png" width="650" /></center> | <center class="half"><img src="/media/202306/2023-06-20_143625_191061.png" width="450"/></center> | ## **相关节点** [PrimitiveToSDF(多边形转SDF）](http://doc.zenustech.com/project-5/doc-67/)
qianxu
2023年6月20日 14:38
