PrimUVEdgeDuplicate(UV壳分割)

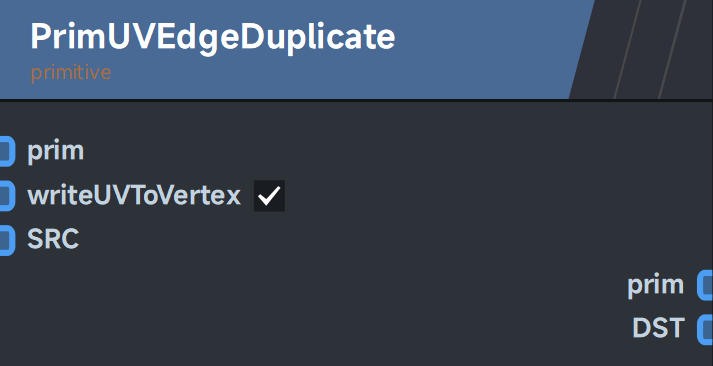

## **节点作用** 该节点可以根据图元的UV壳对图元进行分割。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 指定需要分割的图元物体。 | | writeUVToVertex | 判断是否将UV信息写到分割后的图元物体。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出分割后的图元物体。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** | <center>节点连接方式<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202308/2023-08-16_133132_849199.png" width="540" /></center> | <center class="half"><img src="/media/202308/2023-08-16_133244_424129.png" width="380"/></center> | ## **相关节点** [PrimSepTriangles(分离三角面)](https://doc.zenustech.com/project-5/doc-281/)
qianxu
2023年8月16日 13:34
