首页
MakePrimitive(顶点生成)

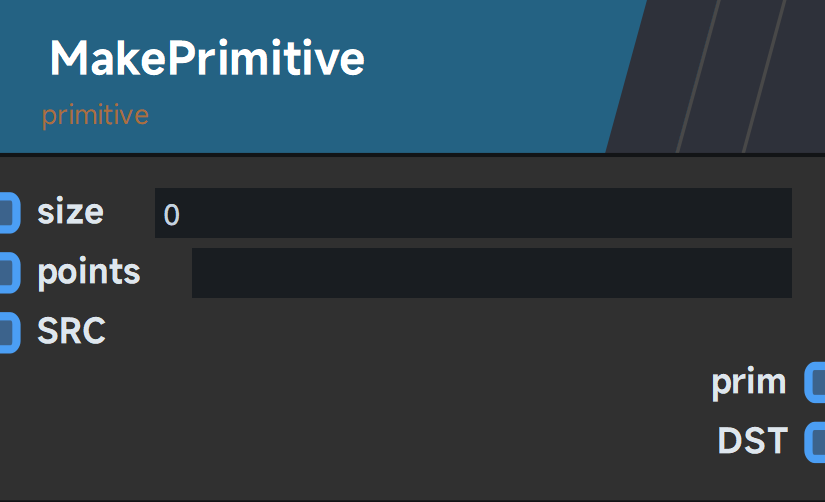

## **节点作用** · 该节点可以在场景视口(Scene Viewport)中、多边形物体表面交互点击创建Vertx顶点。 · 将视口刷新调整为实时预览全部(alwaysAll)，便可以实时预览在视口中创建的顶点。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | size | 只有在size为0的时候，才能实时在视口中创建顶点，否则将在原点处创建size数量的Vertex。 | | points | 端口将实时显示创建出来的Vertx的pos属性数值。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出生成的Vertex顶点。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **相关节点** [CreatePoint（创建顶点）](https://doc.zenustech.com/project-5/doc-367/)
qianxu
2023年10月9日 16:27
