ImageEdgeDetect(图像边缘检测)

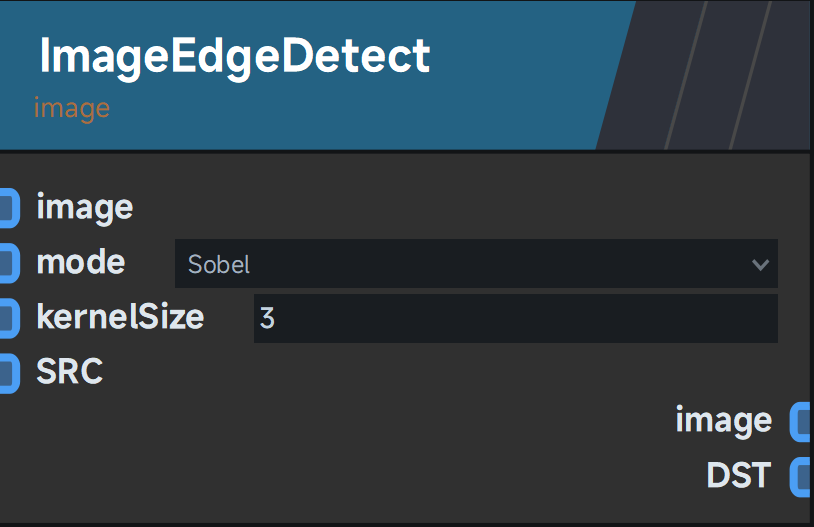

## **节点作用** 检测图像的边缘 ## **节点样式**  ## **端口用途** **Input【节点输入端口】** | 端口名称 | 端口用途 | | --- | --- | | image | 要进行调整的图像 | | mode | 边缘检测的不同方法(Sobel Roberts Prewitt) | | KernelSize | 检测核大小，奇数 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】** | 端口名称 | 端口用途 | | --- | --- | | image | 输出的图像 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **使用例** | <center>原始图片<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202310/2023-10-30_151304_679891.png" width="540" /></center> | <center class="half"><img src="/media/202310/2023-10-30_161244_351573.png" width="540"/></center> | ## **相关节点** [ImageEdgedetectMarr](https://doc.zenustech.com/project-5/doc-366/)
Qiheng
2023年10月30日 16:12
