ImageTile(图像平铺)

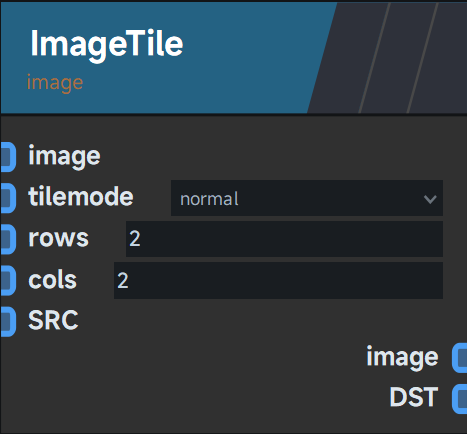

## **节点作用** 根据选定的方式平铺输入图像 图像的分辨率会根据平铺的数量增加： 新宽度 = 旧宽度 × 列数 新高度 = 旧高度 × 行数 ## **节点样式**  ## **端口用途** **Input【节点输入端口】** | 端口名称 | 端口用途 | | --- | --- | | image | 要进行调整的图像 | | tilemode | 平铺模式(正常、镜像) | | rows | 行数 | | cols | 列数 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】** | 端口名称 | 端口用途 | | --- | --- | | image | 输出的图像 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **使用例** | <center>原始图片<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202310/2023-10-30_151304_679891.png" width="540" /></center> | <center class="half"><img src="/media/202310/2023-10-30_164510_860732.png" width="540"/></center> |
Qiheng
2023年10月30日 16:45
