ImageToNormalMap(转换高度图为法线图)

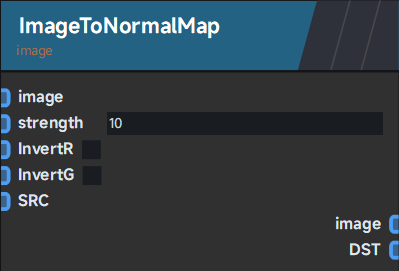

## **节点作用** 将高度图转换成法线图，多用在游戏开发中。 有自带的法线图最好，没有最好用高度图，因为有高度信息可以生成不错的法线图，不推荐使用颜色贴图转换成的灰度图。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】** | 端口名称 | 端口用途 | | --- | --- | | image | 要进行调整的图像 | | strength | 计算的法线强度 | | InvertR | 是否反转R通道 | | InvertG | 是否反转G通道 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】** | 端口名称 | 端口用途 | | --- | --- | | image | 输出的图像 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **使用例** | <center>原始图片<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202310/2023-10-30_172144_351529.png" width="540" /></center> | <center class="half"><img src="/media/202310/2023-10-30_172318_378543.png" width="540"/></center> |
Qiheng
2023年10月30日 17:23
