Blend(混合图像)

## **节点作用**

使用选定的模式混合两张输入图像颜色与alpha，混合结果的图像的大小取决于背景图像的大小。
>基本上是最有用的节点：）

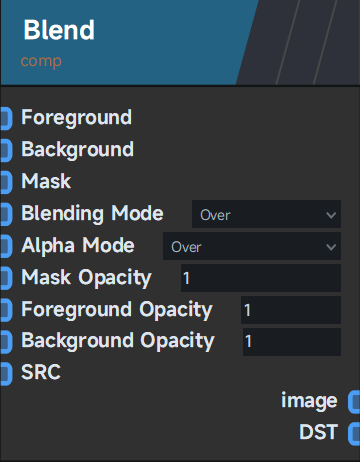

## **节点样式**

![](/media/202310/2023-10-27_161825_866674.png)

## **端口用途**

**Input【节点输入端口】**

| 端口名称 | 端口用途 |
| --- | --- |
| Foreground | 混合前景层 |
| Background | 混合背景层 |
| Mask | 参与混合的遮罩层 |
| Blending Mode | 图像混合模式 |
| Alpha Mode | Alpha混合模式 |
| Mask Opacity | Mask层的权重值 |
| Foreground Opacity | 前景权重 |
| Background Opacity | 背景权重 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |
------------
#### 混合模式详细描述，既有正常图像混合模式，也有alpha混合模式：

| 模式         | 描述 | 公式 |
| ------ | ---- | ------------------------------------------------------------ |
| Over         |   将前景置于背景之上   | foreground + background * (1 - alpha1))                    |
| Copy         |   只会放前景   | foreground                                                   |
| Under        |   将前景置于背景的alpha之下   | background + foreground * (1 - alpha2))                    |
| Atop         |   仅在存在背景 alpha 的情况下，将前景置于背景之上 | foreground * alpha2 + background * (1 - alpha1)         |
| In           |   将前景置于背景的 alpha 内   | foreground * alpha2                                          |
| Out          |    将前景置于背景的 alpha 值之外  | foreground * (1 - alpha2)                                  |
| Screen       |   滤色，结果色总是较亮的颜色。此效果类似于多个摄影幻灯片在彼此之上投影。| 1 - (1 - background) * (1 - foreground) |
| Add          |   前景和背景相加   | (foreground + background)                                    |
| Subtract     |   从背景中减去前景   | (background - foreground)                                    |
| Multiply     |   正片叠底，前景乘以背景   | foreground * background                                      |
| Max(Lighten) |   取前景和背景中的最大值   | max(foreground, background)                            |
| Min(Darken)  |   取前景和背景中的最小值   | min(foreground, background)                            |
| Average      |   取前景和背景的平均   | (foreground + background) / 2                                |
| Difference   |   获取前景和背景之间的绝对插值   | abs(foreground - background)                           |
| Overlay      |   叠加，取决于背景的颜色，进行两倍正片叠底或者滤色，图案或颜色在现有像素上叠加，同时保留基色的明暗对比。  | background < 0.5 : 2 * foreground * background |
|              |  | background > 0.5 : 1 - 2 * (1 - foreground) * (1 - background) |
| SoftLight    |   柔光，取决于背景颜色，使颜色变暗或变亮。| foreground < 0.5 : 2 * foreground * background + background * background * (1 - 2 * foreground) |
|     |      | foreground < 0.5 : 2 * background * (1 - foreground) + sqrt(background) * (2 * foreground - 1) |
| Divide       |   背景像素值除以前景像素值   | background / foreground;                               |
| Xor          |   取两个alpha层的异或，从而重叠的alpha层会被去除 | (foreground * (1 - alpha2) + background * (1 - alpha1))      |

<span style="font-family:楷体">foreground = rgb1 * opacity1 、background = rgb2 * opacity2</span>
<span style="font-family:楷体">根据公式计算得到的值 value 会再和mask混合：Result = value * mask + rgb2 * (1 - mask);</span>

**Output【节点输出端口】**

| 端口名称 | 端口用途 |
| --- | --- |
| image | 输出的图像 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |

## **使用例**

[【附件】ZenoBlend.zip](/media/attachment/2023/10/ZenoBlend.zip)
