LightNode (灯光定义)

## **节点作用**

定义灯光，修改相关参数。

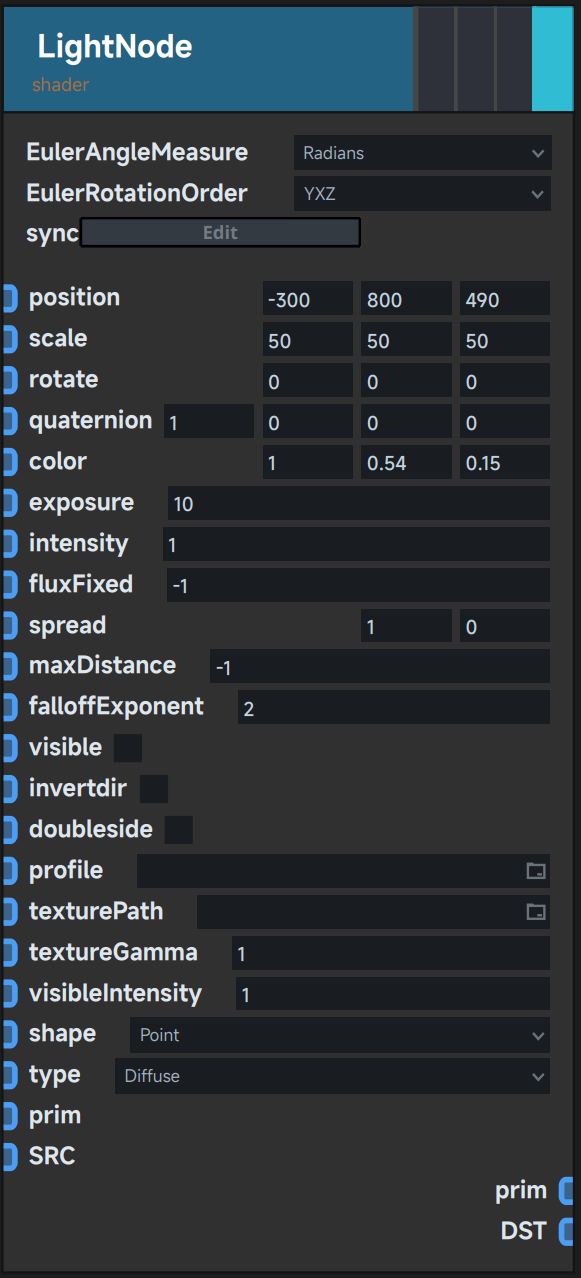

## **节点样式**

![](/media/202311/LightNode_1701163118.png)

## **端口用途**

**Input【节点输入端口】**

| 端口名称 | 端口用途 |
| ------------ | ------------ |
| position | 灯光几何中心，不适用于 mesh light |
| scale     | 灯光几何缩放，不适用于 mesh light |
| rotate    | 欧拉角旋转，数值单位 EulerAngleMeasure，旋转顺序 EulerRotationOrder |
| quaternion | 四元数旋转 |
| color        | 灯光 RGB 颜色      |
| exposure | 搭配 intensity 使用 |
| intensity   | 单位立体角的光强 intensity = intensity * 2 ^ exposure 数值单位 candela |
| fluxFixed  | 固定光通量，也就是功率，数值单位 lumen<br/>当此数值大于0则忽略 intensity 与 exposure |
| spread     | 扩散参数，搭配 type 参数使用：Diffuse 光源仅使用首参数 0.0～1.0 代表 0～Pi 的扩散角                |
|                 | spot 光源使用两个参数，首参数同上定义主cone角度，次参数定义内部cone占据主cone的比例       |
|                 | projector 光源使用两个参数，分别定义 UV 两个方向的 fov 角度                                                        |
| maxDistance    | 非物理参数，限制光源的最大影响距离，忽略非正数 |
| falloffExponent | 非物理参数，自定义光线衰减行为，数值为2则忽略<br/> 此数值不代表软件内部使用的具体算法 |
| visible         | 光源是否对相机可见                                                   |
| invertdir      | 是否反转法线，默认法线向下，不适用于 mesh light  |
| doubleside  | 是否双面发光                                                              |
| profile              | 灯光描述文件的路径，目前仅支持 IES                     |
| texturePath      | 灯光贴图路径                                                            |
| textureGamma | 用于灯光贴图 gamma 矫正，数值为1则忽略           |
| visibleIntensity  | 假设灯光对相机可见，此为相机直出的灯光强度，忽略负值 |
| shape | 光源几何形状 Plane 平板, Ellipse 椭圆, Sphere 正球, Point 点, TriangleMesh 三角面片                   |
|  type   | 光源类型 Diffuse 漫射光, Direction 方向光{不是无限远方向光}, IES, Spot 聚光灯, Projector 投影灯 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。         |

------------

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| prim | 暂不处理 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
