TransformPrimitive(变换多边形)

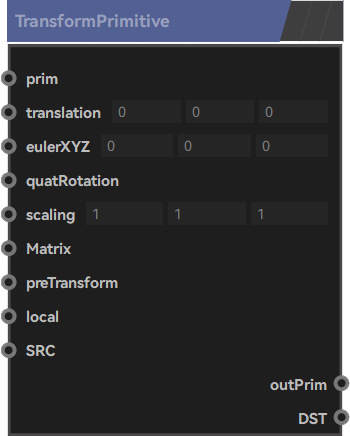

## **节点作用** 对多边形进行平移、旋转、缩放的操作。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（7个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输入要进行变换操作的图元。 | | translation | 对图元进行平移操作，默认为 {0,0,0}。 | | offset | 对图元进行平移操作，默认为 {0,0,0}。 | | eulerXYZ | 欧拉角旋转，数值根据弧度制进行运算，默认为 {0,0,0}； | | quatRotation | 四元数旋转，“quatRotation” 插槽的输入值，默认为 {0,0,0,1} | | scaling | 三维缩放，“scaling” 插槽的输入值，默认为 {1,1,1} | | Matrix | 4x4矩阵，“Matrix” 插槽的输入值，默认为 glm::mat4(1.0)。 | | preTransform | 4x4矩阵，“local” 插槽的输入值，默认为 glm::mat4(1.0)。 | | local | 4x4矩阵，“local” 插槽的输入值，默认为 glm::mat4(1.0)。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | outPrim | 输出变换后的图元 | | Matrix | 输出最终的变换矩阵 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年6月23日 21:06
