PrimitiveAddAttr(属性添加)

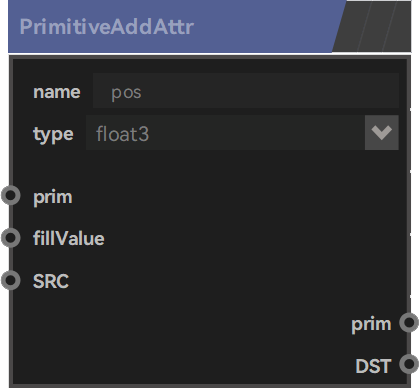

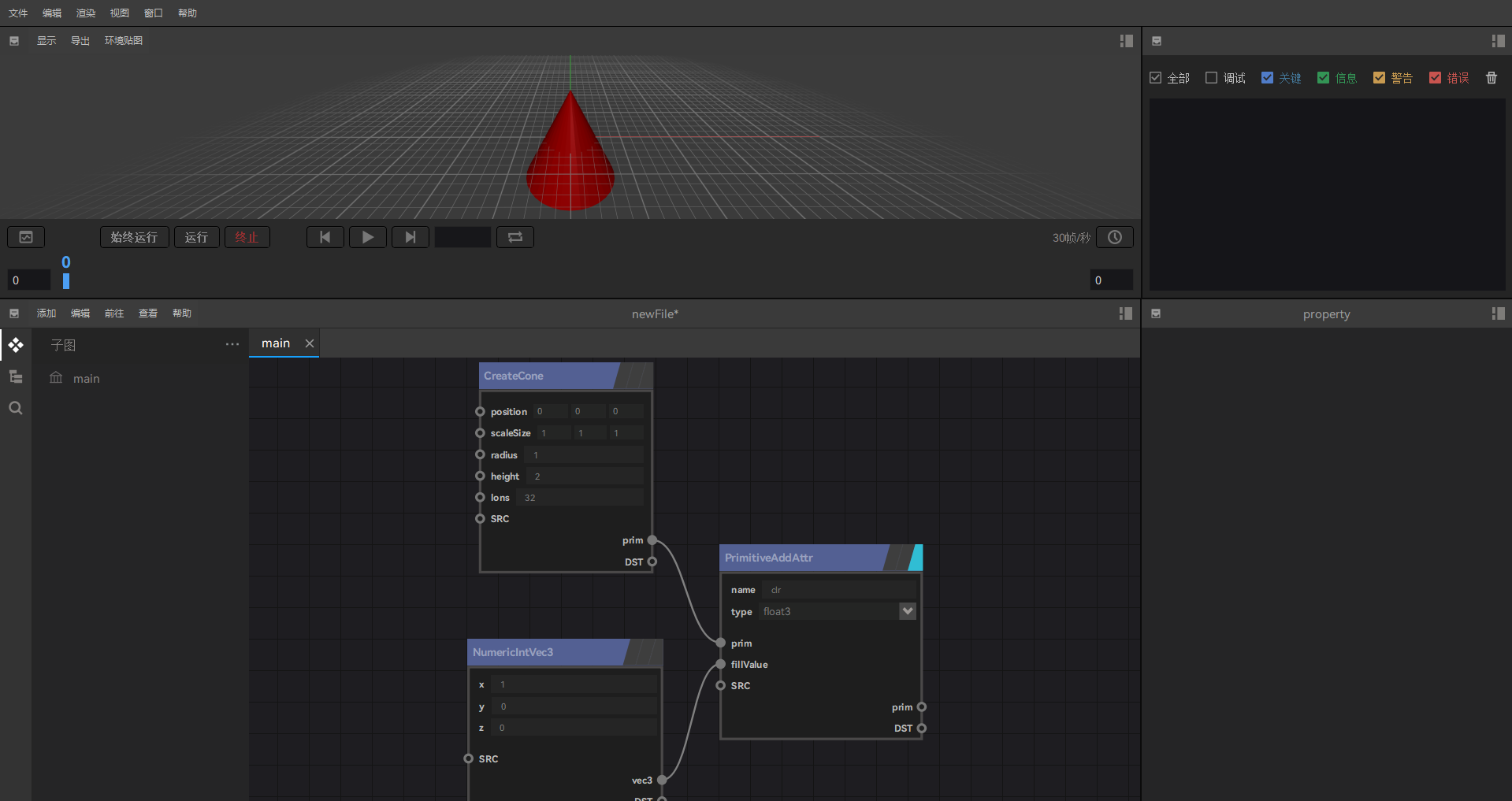

## **节点作用** 在图元的顶点上添加属性 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（5个）** | 端口名称 | 端口用途 | | --- | --- | | name | 输入需要添加属性的图元 | | type | 可以通过下拉菜单选择需要添加的的属性类型，目前可以添加两种属性，浮点数（Float）或者三维浮点数（float3）。 | | prim | 输入需要添加属性的图元。 | | fillValue | 输入给属性统一填充的数值，如果没有输入，默认会填入浮点数{0.0}或者三维浮点数{0.0，0.0，0.0}。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出添加完属性的图元。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **案例演示** 1、新建==CreateCone==节点，创建一个圆锥。  2、新建==PrimitiveAddAtter==+==NumericVec3==节点，在==PrimitiveAddAtter==节点的`name`中写入`clr`，`type`选择为`float3`，这样就为圆锥的每个顶点都添加了clr颜色属性，clr颜色属性的数值为（1，0，0），这样圆锥的颜色就会变为红色。
qianxu
2022年6月23日 16:26
