PrimitiveClip（平面裁切）

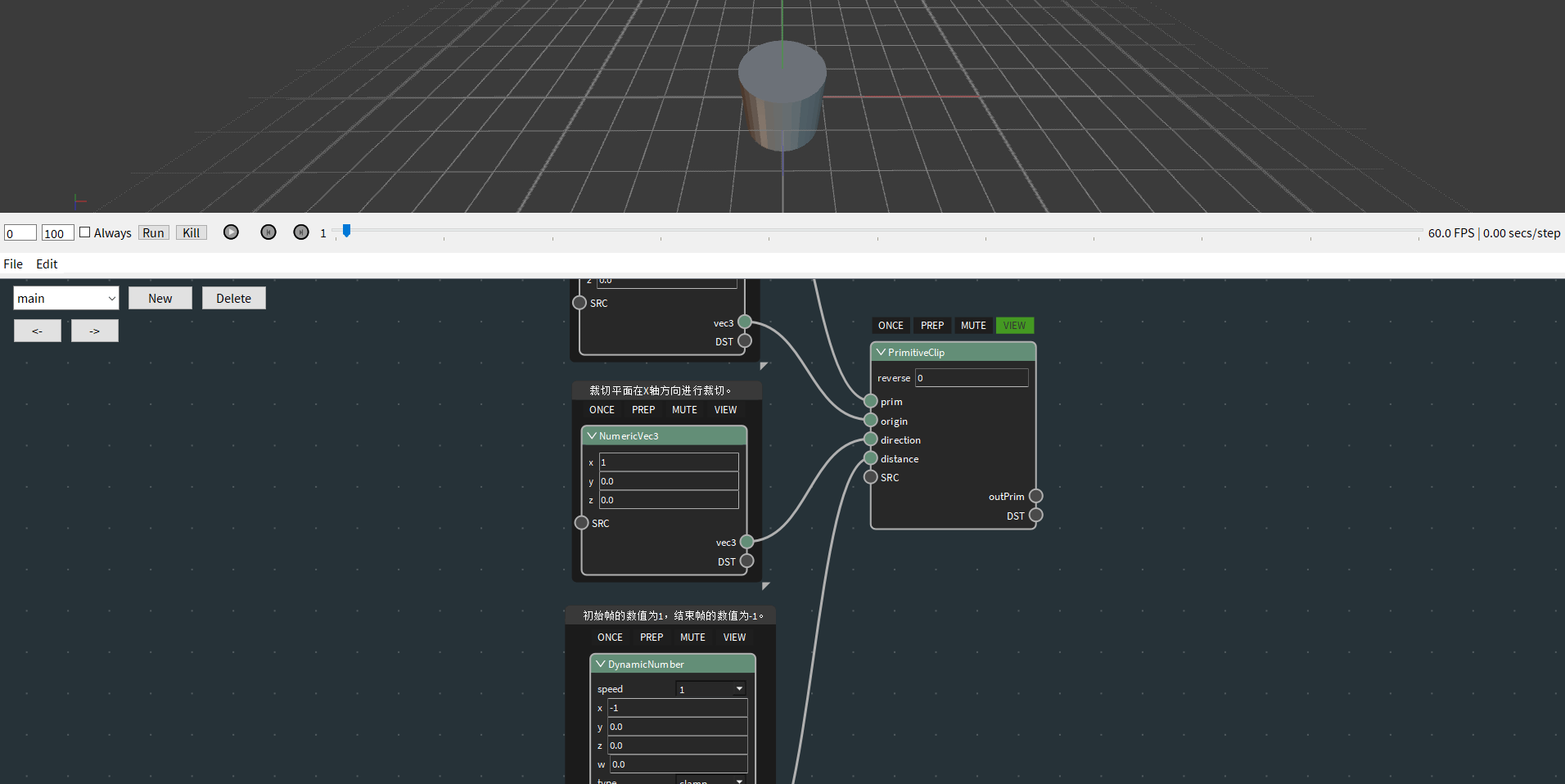

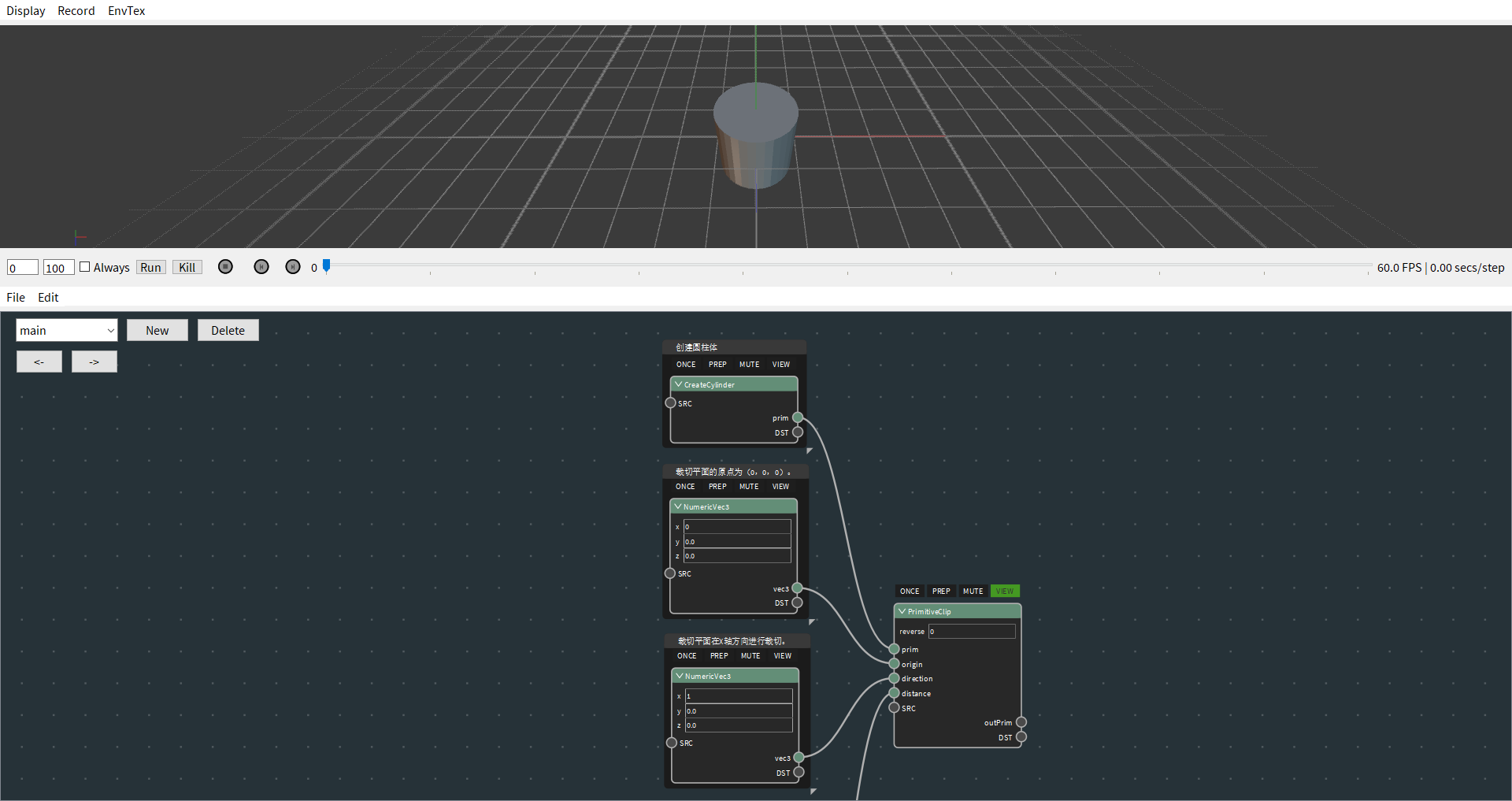

## **节点作用** “原点” 沿着 “朝向” 移动一段 “距离”，得到一个位置点。经过这个位置点，并垂直于 “朝向” 可以确定一个裁切平面，用这个裁切平面对输入的 Prim 进行裁切。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（6个）** | 端口名称 | 端口用途 | | --- | --- | | reverse | 如果=1，则翻转裁切的“朝向（direction）” | | prim | 输入需要进行裁切的图元。 | | origin | 输入裁切平面原点所在的位置，默认为（0，0，0）。 | | direction | 归一化数值，输入裁切平面的朝向。 | | distance | 确定裁切平面与原点之间的距离。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出合并后的基本体 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **案例演示** > d 当前案例只适用与1.0版本的ZENO。 1、按照下图所示进行节点的连接，确定裁切的图元为圆柱体，原点位置为（0，0，0），裁切平面在X轴方向进行裁切。  2、新建==DynamicNumber==节点，使得初始帧的`Distance`数值为1，结束帧的数值为-1，通过控制距离数值来控制圆锥体的裁切，使得圆锥体产生消失的效果。
qianxu
2022年6月23日 21:43
