PrimSimplifyTag(属性数值重排序）

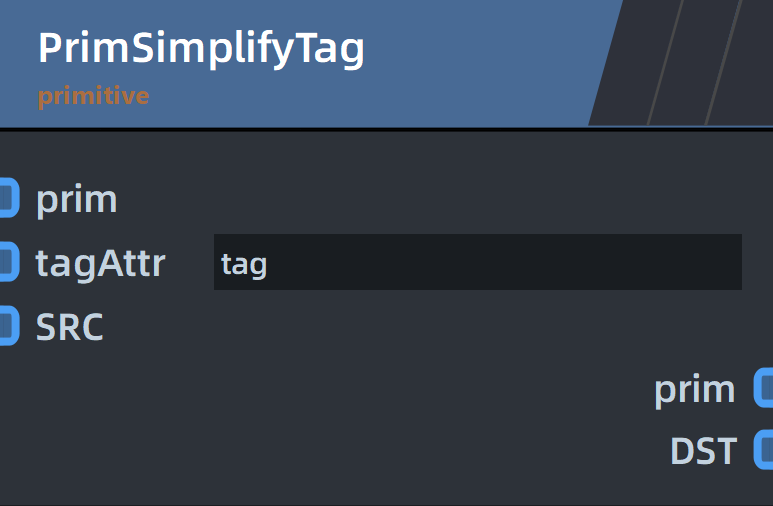

## **节点作用** ·根据输入多边形的tagAttr属性，对多边形的tagattr的数值进行从0~n-1的再排序处理。 ·重排序的属性类型必须为int类型的数据。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输入需要重新属性数值进行排列的图元。 | | tagAttr | 写入重新进行属性数值排序的属性名称。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出重新数值排列后的图元 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** | <center>节点连接方式<center/> | <center>返回结果<center/> | | --- | --- | | <center><img src="/media/202303/primsimplytag_01_1678775549.png" width="650" /></center> | <center class="half"><img src="/media/202303/primsimplytag_02_1678775593.png" width="680"/></center> | ## **相关节点** [PrimMerge（合并多边形）](http://doc.zenustech.com/project-5/doc-44/) [PrimFilter（图元过滤）](http://doc.zenustech.com/project-5/doc-45/)
qianxu
2023年3月14日 14:41
