PrimitiveToSDF(多边形转SDF）

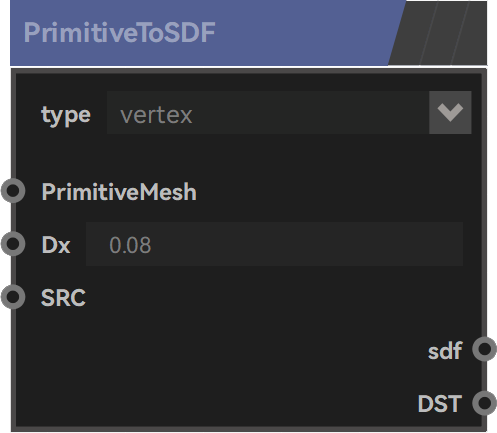

## **节点作用** ·将多边形转换为SDF。 ·SDF：采样点到零值表面的最短距离。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | type | 转换SDF模型的类型，vertex是在体素框的边缘顶点上进行体素模型的生成，cell是在体素框的中心点上进行体素模型的生成。 | | PrimitiveMesh | 输入要转换为SDF模型的图元。 | | Dx | 精度控制，数值越小，模型的面数越多，数值越大，那模型的面数越少。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | sdf | 输出运算后的sdf模型。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **特征描述** **·**vertex采样、cell采样2D图解。 <img src="/media/202302/type_1676528605.png" width="1000" /> ## **相关节点** [SDFToPrimitive（SDF转多边形）](http://doc.zenustech.com/project-5/doc-68/)
qianxu
2023年2月20日 14:39
