PrimitiveSplitEdges（拆分边）

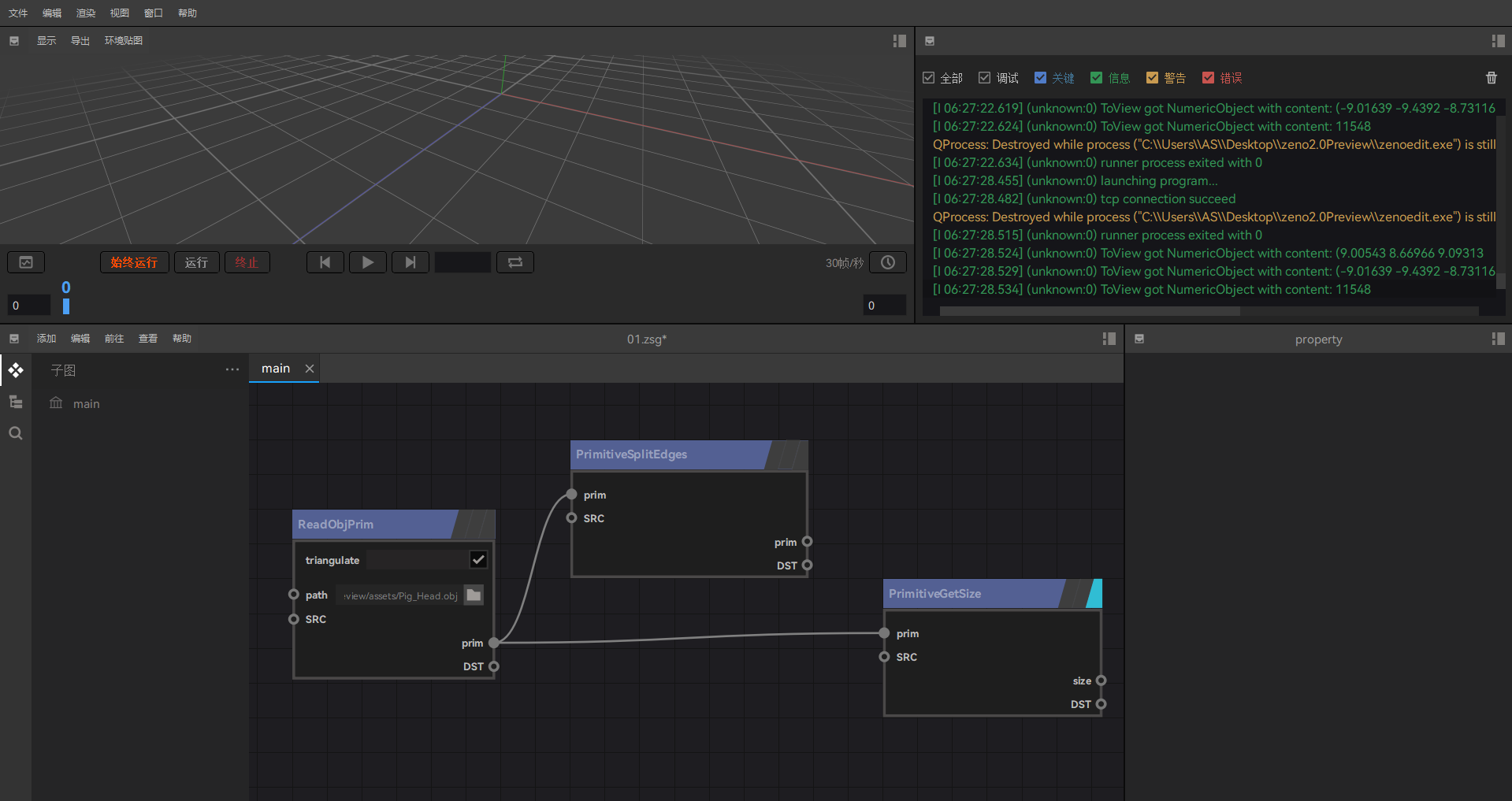

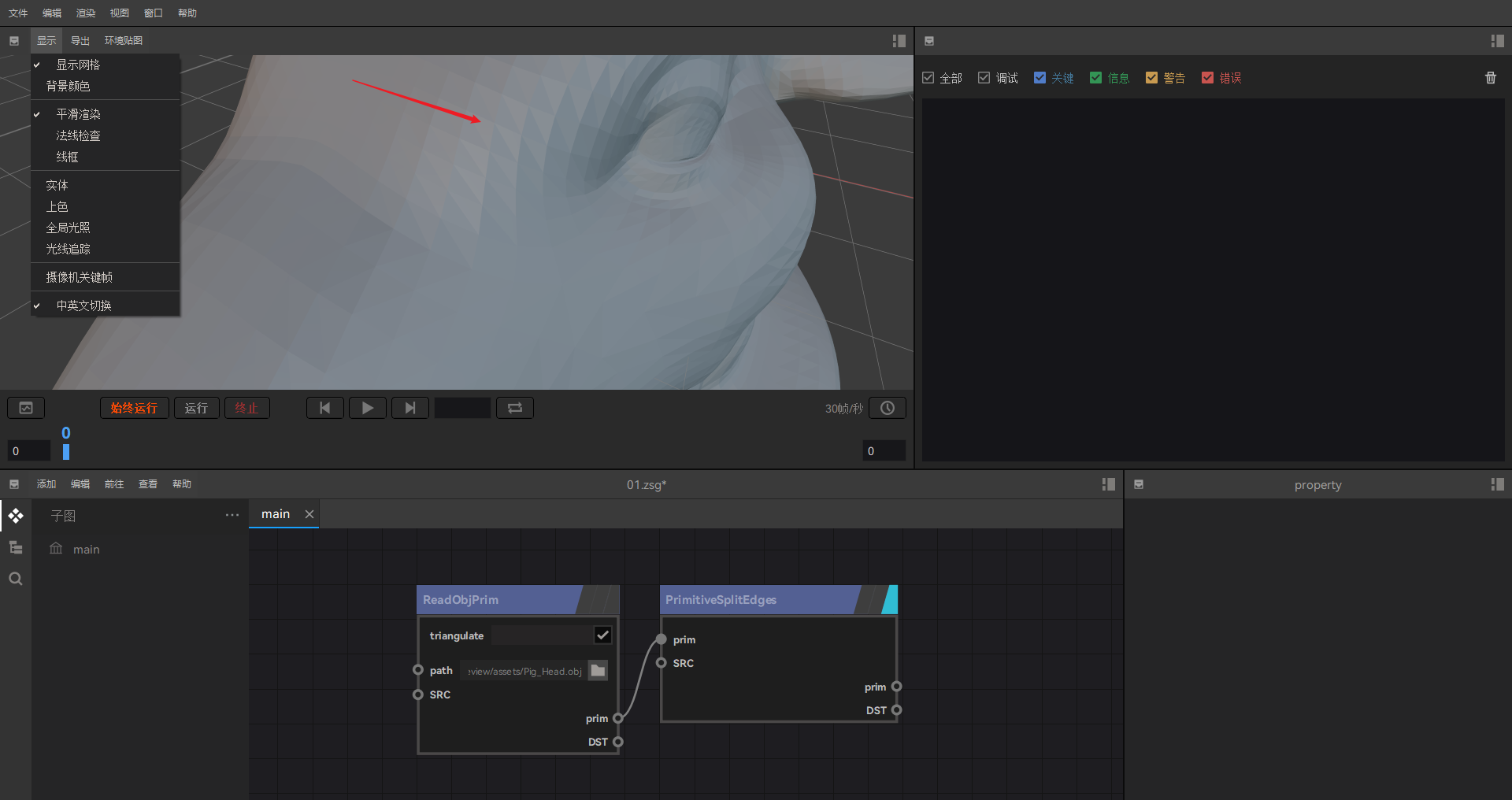

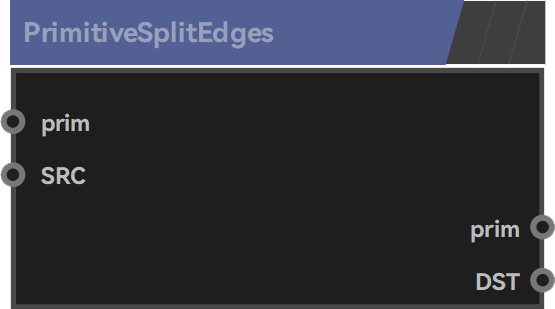

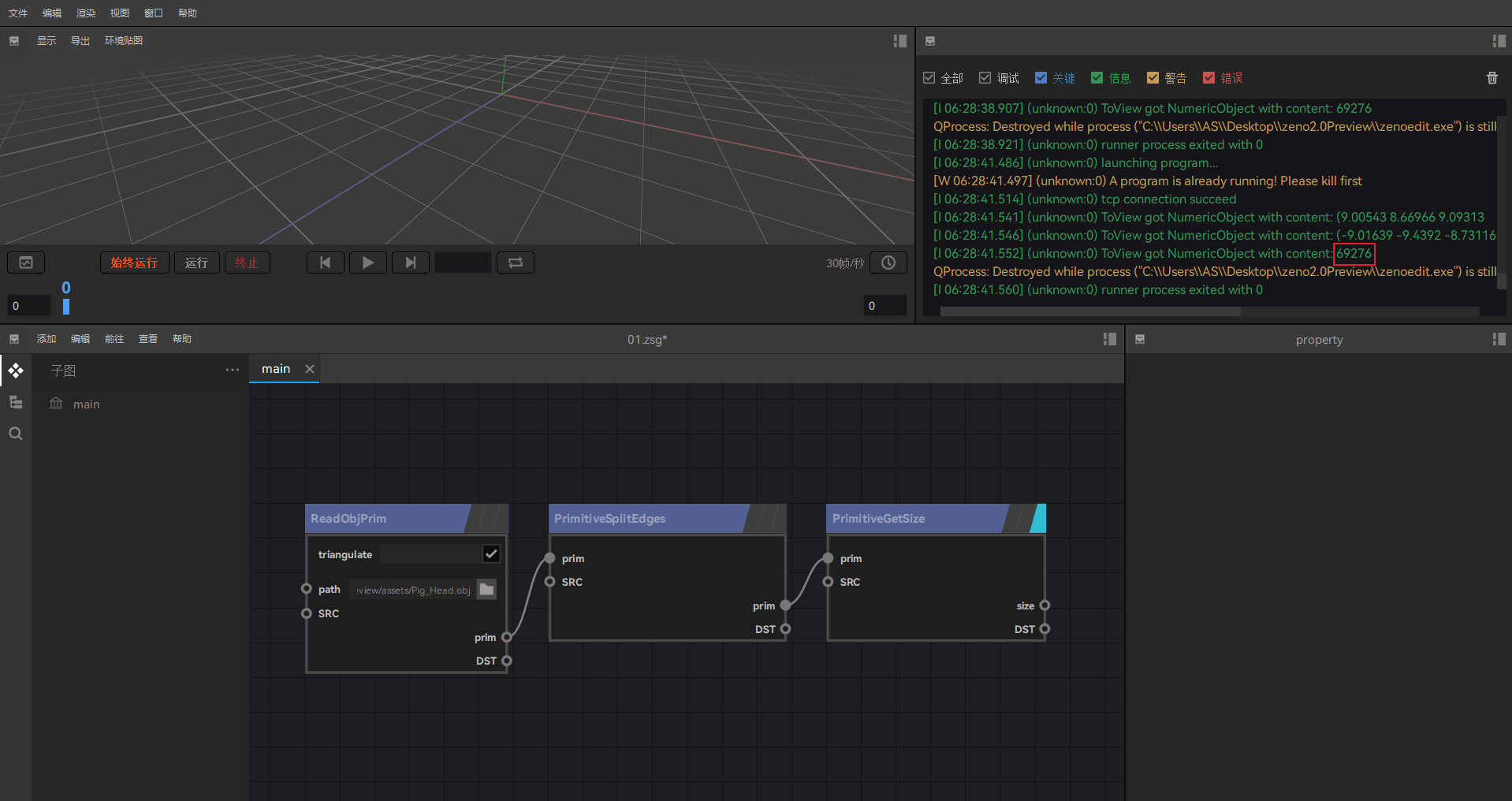

## **节点作用** 将模型上的边与边进行拆分，这样再开启Display中的Smooth Shading后，拆边后的多边形就不会再有平滑处理的效果。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输入需要对边进行拆分的多边形。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出拆边后的多边形。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **案例演示**  未拆边：11548  已拆边：69276  ## **相关节点** [PrimSepTriangles(分离三角面)](http://doc.zenustech.com/project-5/doc-281/PrimSepTriangles(分离三角面)")
